Opis
54 do 2150 MHz DBS, OTA, CATV linijski ojačevalnik s 14 dB ojačenjem naprej in povratnim pasivnim podpasom.
SITUACIJA
Signali DBS in CATV ali Over The Air so potrebni na več lokacijah, povezanih s koaksialnim kablom.
REŠITEV

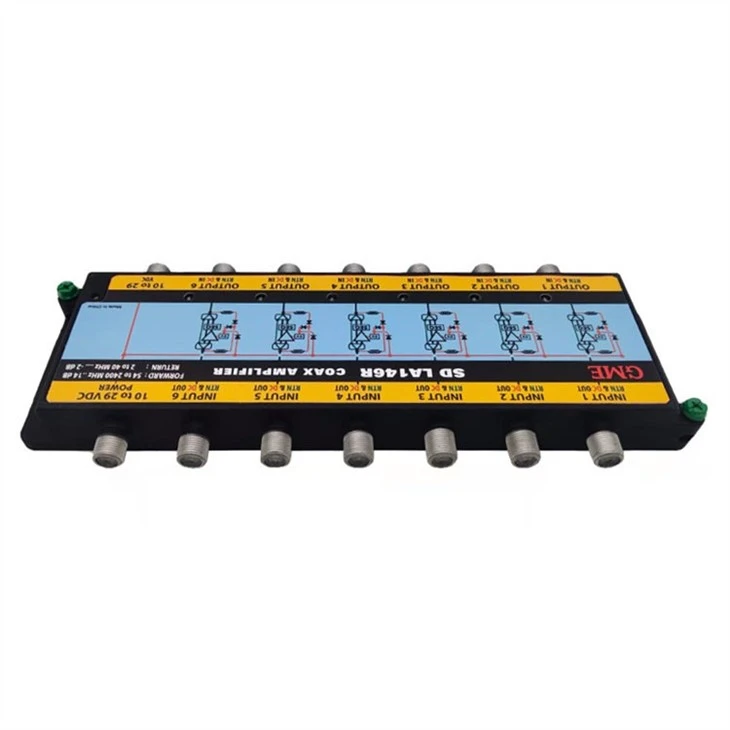

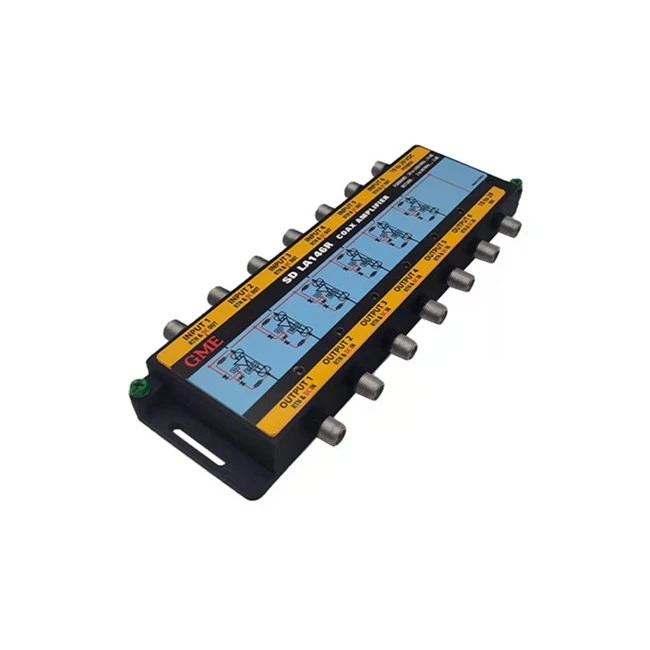

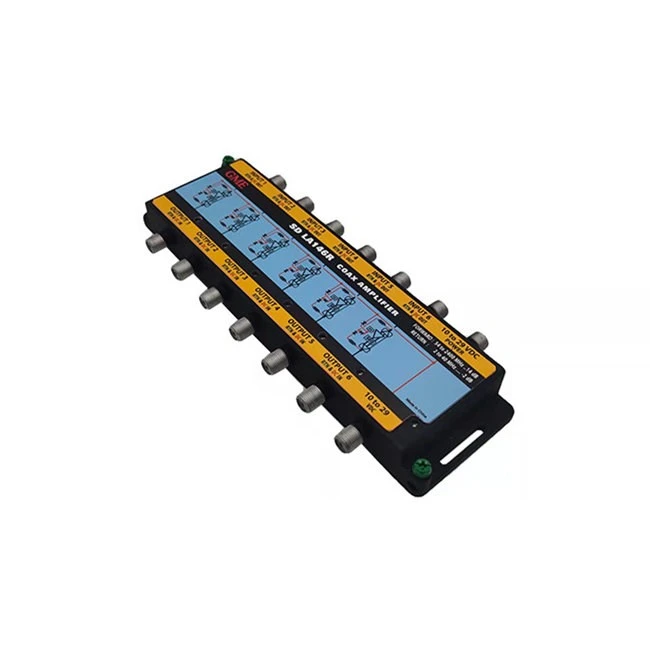

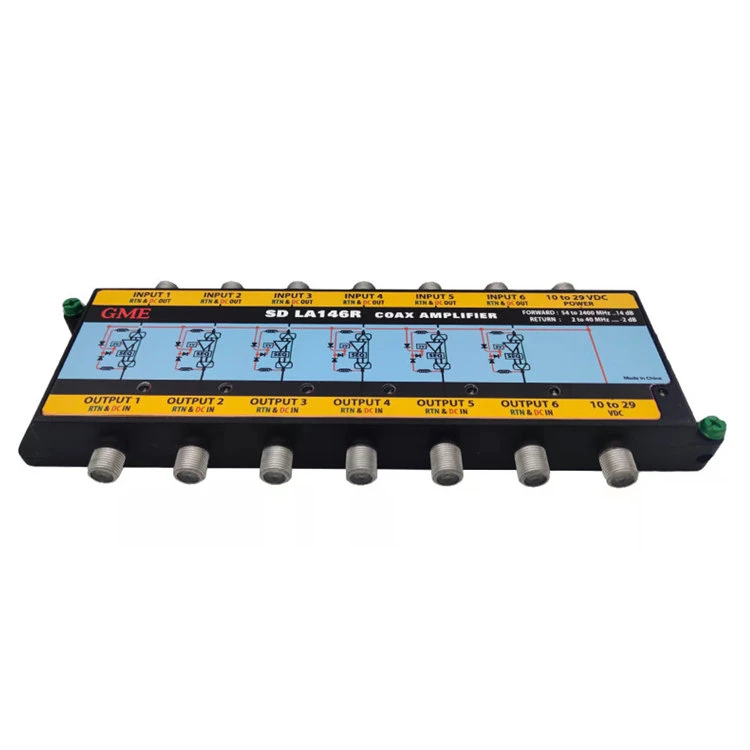

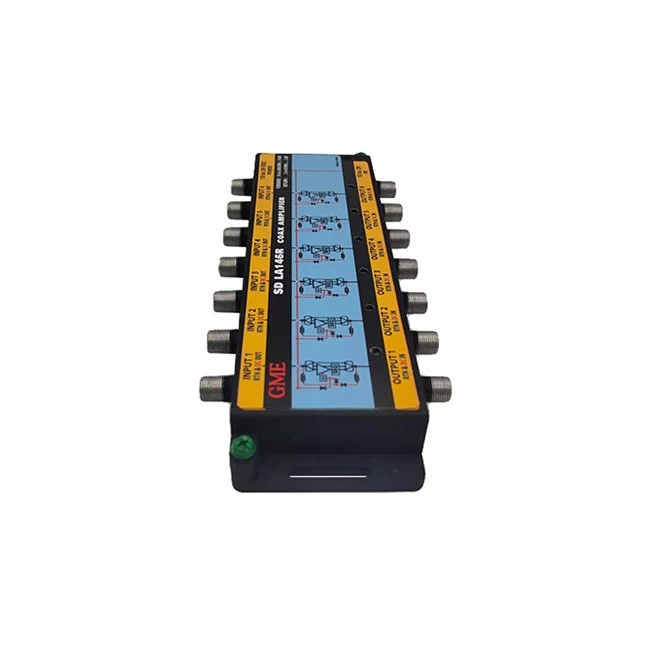

Model LA146R 6-vhodni koaksialni ojačevalnik s povratno potjo se lahko napaja iz koaksialnega voda iz vsakega izhodnega priključka RF. Model LA146R-T vključuje zunanji napajalnik za neposredno napajanje. Funkcija varčevanja z energijo omogoča, da ojačevalnik učinkovito deluje pri napetosti od 12 do 29 voltov.
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|||||
|
Številka modela: GDAMP-038 (LA146R) |
|||||
|
Postavka |
Min |
Tip |
maks |
Enota |
Pogoj |
|
Število vhodov |
|
6 |
|
|
SAT 1 do SAT 6 |
|
Število izhodov |
|
6 |
|
|
OUT 1 do OUT 6 |
|
Vhodno frekvenčno območje |
250 |
|
2150 |
MHz |
|
|
Dobitek pri 2150 |
13 |
|
15 |
dB |
|
|
Naklon 250 do 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nazivna impedanca |
|
75 |
|
Ω |
|
|
Povratna izguba (vhod in izhod) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Izolacija |
30 |
|
|
dB |
S signalom, uporabljenim za kateri koli vhod in izhod kot referenco; izolacija, izmerjena na vseh drugih izhodih, bo večja od |
|
MOČ |
|
|
|
|
|
|
Napajalniki |
|
|
|
|
Dva napajalnika 20 V 1 A |
|
Napetost na izhodnih konektorjih |
10 |
|
28 |
Vdc |
Vsak posamezen ojačevalnik bo deloval v skladu s specifikacijo, ko bo napetost priključena na vsak izhodni konektor ojačevalnika in bo |
|
Napetost v vhodnih konektorjih |
10 |
|
28 |
Vdc |
Vsak posamezen ojačevalnik bo deloval po specifikaciji, ko bo na vhodni priključek priključena napetost. Napetost se ne bo pojavila |
|
20 voltov priključenih na vrata DC LNB |
|
20 |
|
|
Ta napetost bo napajala vseh šest ojačevalnikov in 20 voltov bo prisotnih na vhodnem konektorju vsakega ojačevalnika. Brez napetosti |
|
20 voltov priključenih na vrata DC AMP |
|
|
|
|
Ta napetost bo napajala vseh šest ojačevalnikov. Na vhodu ali izhodu ojačevalnika ne bo napetosti |
|
20 voltov priključenih na vrata DC LNB |
|
20 |
|
Vdc |
20 voltov, priključenih na vrata DCLNB, bo šlo skozi vrata DC |
|
Tok med vrati DC AMP in DC |
1.5 |
|
|
A |
|
|
Najvišja uporabljena napetost |
|
|
28 |
Vdc |
Preživeti mora, ko se uporablja za katero koli ali vsa vrata, manj kot ali enako 24 ur. |
|
Območje prehoda enosmernega toka |
0 |
|
1.5 |
A |
|
|
DC odpornost |
|
|
0.2 |
Ohmi |
Ne velja za kabel |
|
Padec enosmerne napetosti |
|
|
0.4 |
Vdc |
Ne velja za kabel |
|
DiSEq |
|
|
|
|
|
|
Frekvenčno območje DiSEqC |
17.6 |
22 |
26.4 |
kHz |
Prestati mora brez degradacije ali popačenj. |
|
Oglejte si specifikacije Eutelsat DiSEqC 2.0. |
|||||
|
Impedanca naprave DiSEqC |
1000 |
|
|
Ω |
Impedanca, ki jo naprava predstavlja glede na tla. V frekvenčnem območju DiSEqC |
|
DiSEqC skozi impedanco |
|
|
1 |
Ω |
Impedanca, ki jo ima naprava na prehodni poti. V frekvenčnem območju DiSEqC. |
|
Kontrolne besede ETC za preklapljanje 13/18 |
|
|
|
|
Prestati mora brez degradacije ali popačenj. Njihova prisotnost ne sme vplivati na delovanje RF. |
|
Glejte specifikacije funkcij stikalne omarice EchoStar 13/18. |
|||||
