Opis

• Digitalno multistikalo 4x8 HDTV je zaprto, tako da ga lahko uporabljate v zaprtih prostorih ali na prostem. Deluje v ekstremnem temperaturnem območju od -34 stopinj do +60 stopinj. Vsebuje indikator-vklopa za pomoč pri namestitvi ali odpravljanju težav.

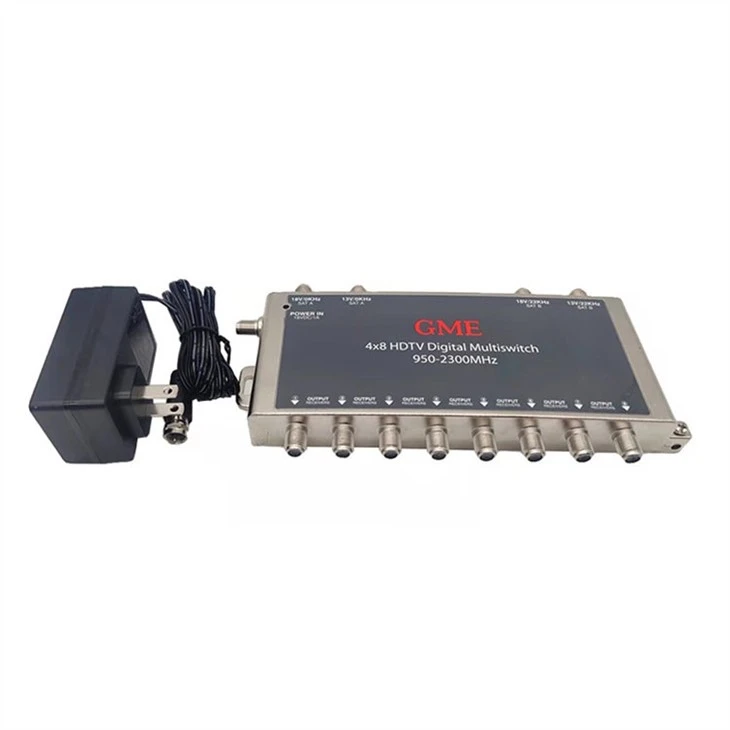

• Modul AC/DC je opremljen s -nastavljivim termičnim odklopnikom za zaščito pred poškodbami zaradi kratkega stika med namestitvijo.

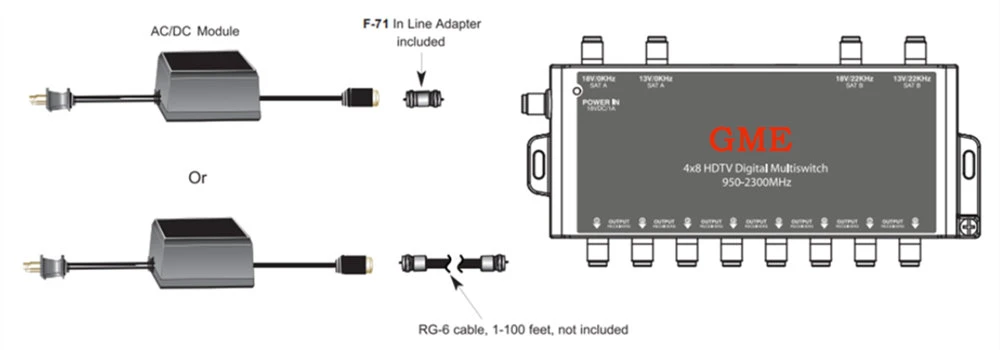

• Modul AC/DC je zasnovan za povezavo z večnamenskim stikalom 4048 neposredno ali na daljavo prek splošno dostopnega kabla RG-6, do 100 čevljev. Priložen je adapter F-71 FF.

To stikalo vam omogoča, da svojemu obstoječemu satelitskemu krožniku Shaw Direct dodate 5-8 sprejemnikov.

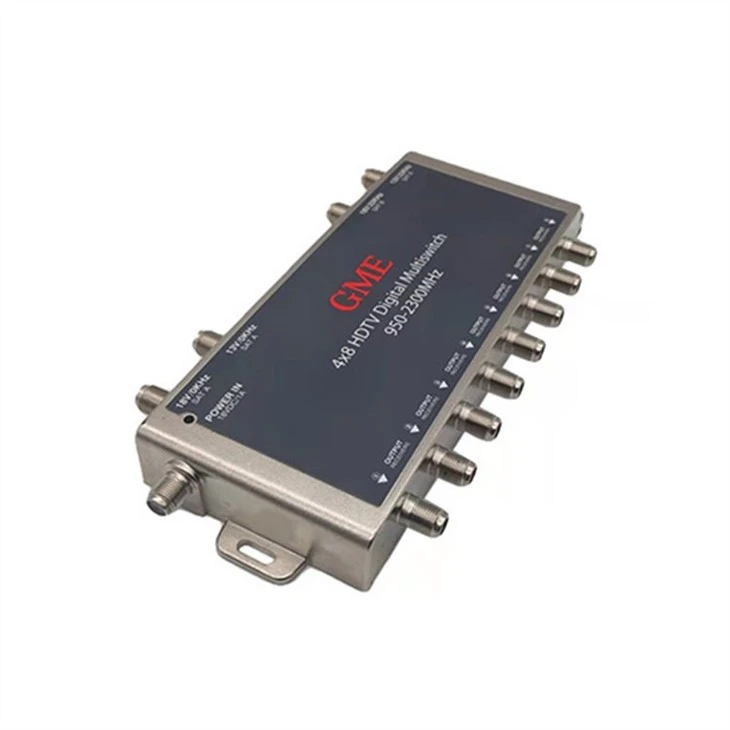

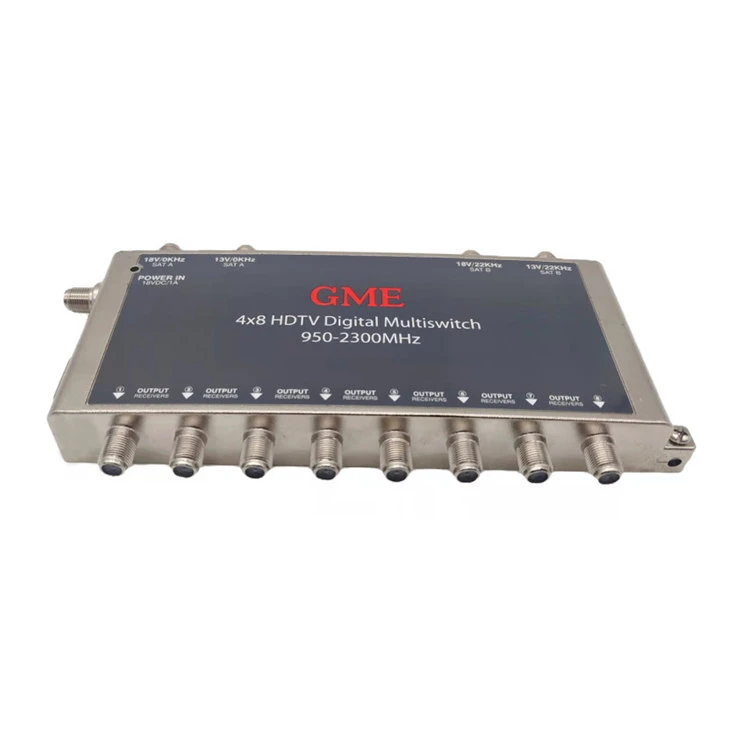

Povežite do osem satelitskih sprejemnikov Shaw Direct ali FTA v vašem domu z 4x8 HDTV Digital Multiswitch.

S tem visokokakovostnim multistikalom, ki je odobren za uporabo s satelitskimi sistemi Shaw Direct, postavite televizijo v vse svoje najljubše sobe.

- Povežite do osem satelitskih sprejemnikov z enim več-satelitskim krožnikom s štirikratnim LNBF ali dvema ločenima satelitskima krožnikoma z dvojnim izhodom LNBF.

- F-priključno napajanje.

- Robustno, vodotesno stikalo se lahko uporablja v zaprtih prostorih ali na prostem.

OPOMBA: Multiswitch ni namenjen za uporabo kot razdelilnik. Vse 4 koaksialne žice iz vaše satelitske antene MORAJO biti priključene, da bo to multiswitch pravilno delovalo.

Specifikacija

Kraj izvora: Guangdong, Kitajska
Številka modela: GDMS-002 (4048)
POSTAVKA	TIPIČNO	QC LIMIT	PRESKUSNI POGOJI
1. FREKV. RANGE
VNESITE FREKVENCE IF		950 ~ 2300 MHz
2. VSTAVLJENA IZGUBA	1 dB	- 0.5 dB NAJVEČ	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB NAJVEČ	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAKS	2151~2300MHz
3. PLOŠČNOST	4 dB	6 dB MAKS. (±3 dB)	950 ~ 1450 MHz
4. IZOLACIJA	6 dB	8 dB MAKS. (±4 dB)	1451 ~ 2300 MHz
SAT IN TO SAT IN	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
VEN DO VEN	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
NAVZKRENA POLARIZACIJA ISTI SATELITI	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
RAZLIČNI SAELLITI	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. POVRATNA IZGUBA
VNOS	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
VNOS	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
IZHOD	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
IZHOD	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. VNOSNA ZMOGLJIVOST
1 dB KOMPRESIJA	102 dBuV	100 dBuV maks	950 MHz VHOD
7. PREKLOPNA TOČKA LHCP/RHCP		14,0 ~ 14,7 VDC
8. PREKLOPNA TOČKA MULTI-SW 22KHz 9. PREKLOPNI ČAS VEČ-SW		150-300mVp-p NAJVEČ 3 ZDA	SINUSNI PRESKUSNI SIGNAL NI MEHANSKEGA RELEJA
10. IZHODNI 22KHz SIGNAL
FREKV. ZNAKA		22 ± 4 KHz
AMPLITUDA		650 ± 250 mVp-str
11. TEKOTNA PORABA		90 mA MAKS.	NA UPORABO VRATA RX
12. NAPETOST / TOK PRISTRANI ZAHTEVANA FIKSNA PREDNAPETOSTI LNB AT/FROM MULTI-SW 8 PRIČAKOVANO OBMOČJE TRENUTNE OBREMENITVE
13V/0KHz in 13V/22KHz PORT	150-200 mA	0 ~ 300 mA	12,8 V ~ 13,5 V DC
18V / 0KHz in 18V / 22KHz PORT	150-200 mA	0-450 mA	17,9 V-18,9 VDC
13. PRIKLJUČKI		ŽENSKA TIP "F".	VSA PRISTANIŠČA
14. NAPAJALNIK
VNOS		100/240VAC 50/60 Hz
IZHOD		18VDC / 1A
