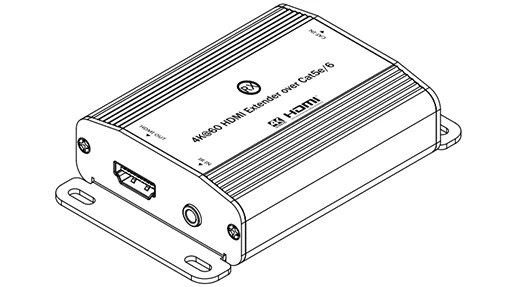

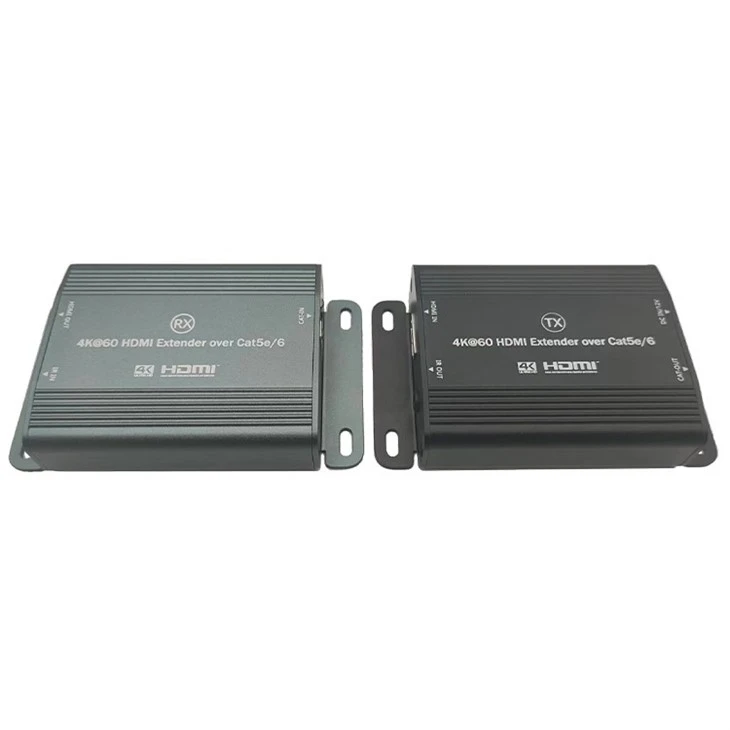

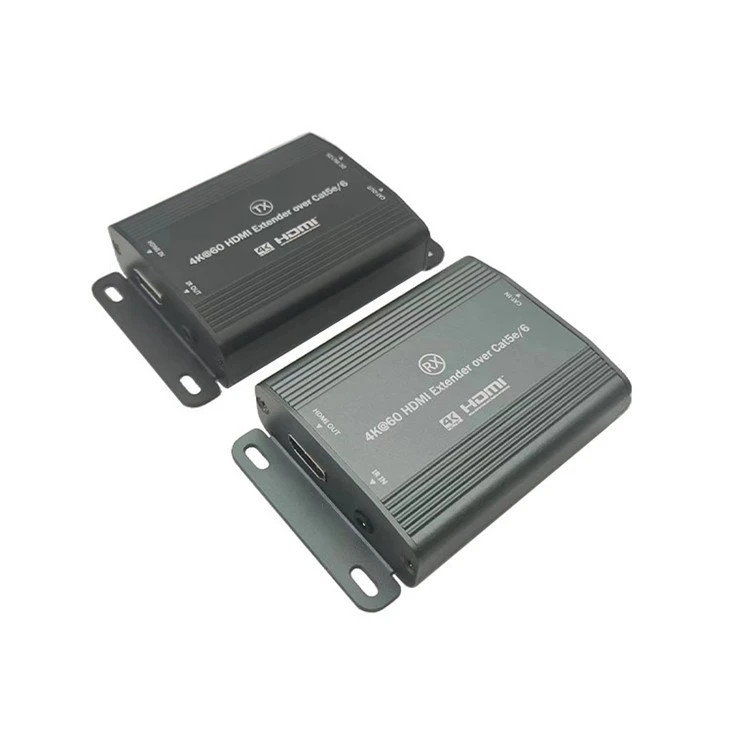

4k 60hz HDMI podaljšek

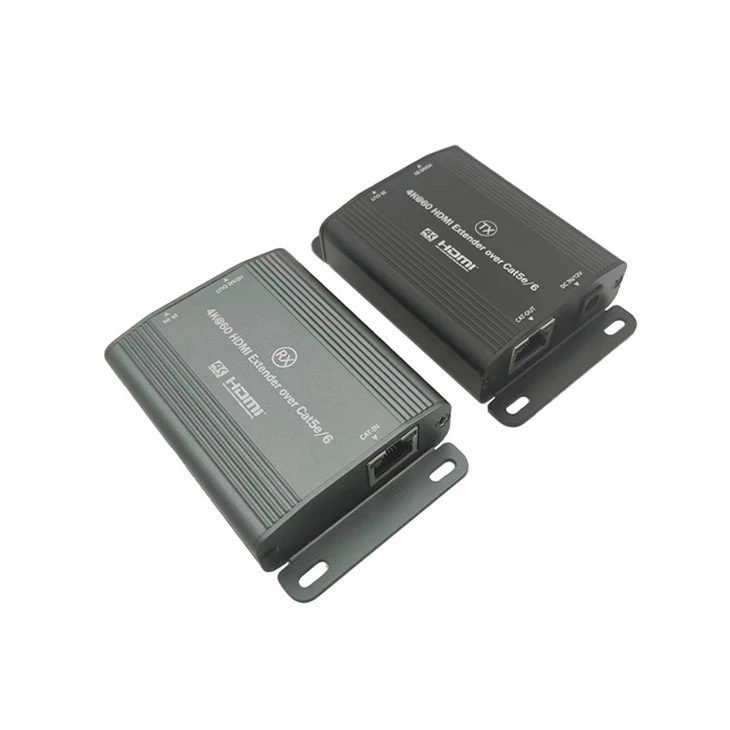

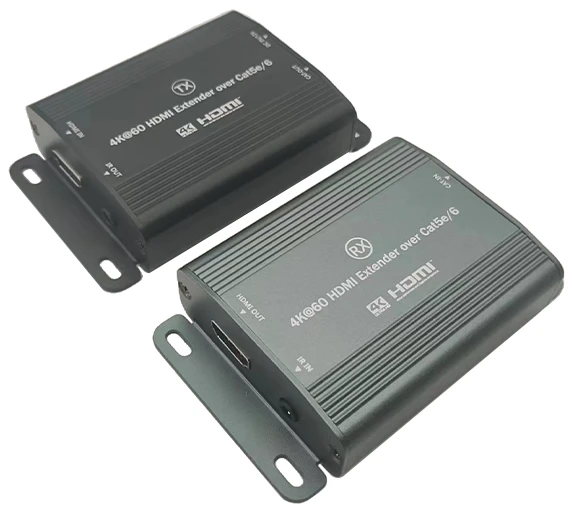

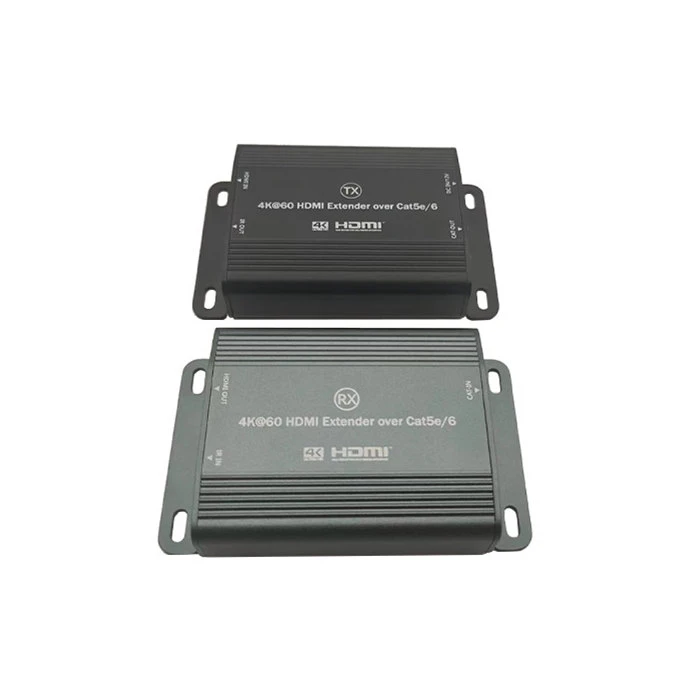

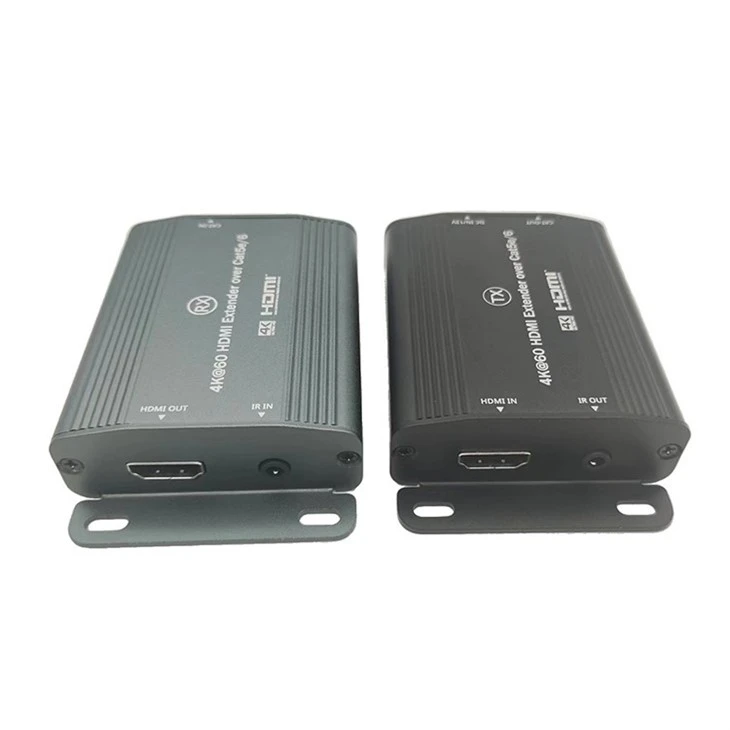

Ta izdelek je sestavljen iz gostitelja oddajnika (TX) in sprejemnika (RX), ki uporablja omrežni kabel kot prenosni medij in uporablja najnovejšo tehnologijo razširitve ojačenja. Oddajnik in sprejemnik lahko razširita prenos prek enega omrežnega kabla in sta združljiva z omrežnimi kabli CAT5e/6. Signale visoke-ločljivosti je mogoče razširiti do 100 metrov prek CAT5e, signale ultra-visoke-ločljivosti pa je mogoče razširiti do 70 metrov prek CAT6, z ničelno zakasnitvijo. Izdelek podpira infrardečo povratno funkcijo, zaradi česar je daljinsko upravljanje priročno. Ima tudi možnost samo{13}}prilagoditve za omrežne kable, samodejno prilagaja ločljivost optimalnim izhodnim učinkom, zaradi česar je preprosta in priročna za uporabo. Ta podaljšek HDMI 4k 60Hz je primeren za videokonference, večpredstavnostne športne palice, večpredstavnostno izobraževanje, digitalno oglaševanje, javne oglasne deske in drugo.

1. Z omrežnim kablom Cat6 je mogoče razdaljo prenosa ultra-visoke-definition wideo razširiti do 100 metrov.

2. Visoko-zmogljivi čip popolnoma podpira nizko zakasnitev in sinhrono oddaja 4K60Hz ultra{4}}visoke-avdio in video ločljivosti, z gladkimi in jasnimi slikami ter stabilnimi signali.

3. Čudovito ohišje iz aluminijeve zlitine ima super-visoko učinkovitost odvajanja toplote, nič hrupa, majhno težo in ga je mogoče-namestiti na steno, zaradi česar je kompaktno in robustno.

4. Ta podaljšek HDMI 4k 60Hz Plug and play brez nameščanja gonilnikov, kar omogoča preprosto ujemanje z notranjo dekoracijo, z visoko stopnjo prikritosti in enostavno namestitvijo.

◆ Razširite prenos HDMI do 70 m prek Cat6.

◆ Ultra HD: Podpira video ločljivosti do 4K@60Hz.

◆ Unibody aluminijeve zlitine zagotavlja učinkovito oddajanje toplote do življenjske dobe.

◆ Plug & Play: Brez namestitve gonilnika.

◆ Vgrajena funkcija IR Passback za nadzor vira od koder koli v vašem domu.

◆ Uporabite funkcijo POC za napajanje naprave enote.

Vsebina



Oddajnik (TX)x1

Sprejemnik (RX)x1

Uporabite Guidex1

Podaljšek infrardečega oddajnika x1 (izbirno)

Podaljšek infrardečega sprejemnika x 1 (izbirno)

Napajalnik x 1



Zahteve

1. Vir signala:
Signalna naprava z izhodnimi vrati HDMI, kot je DVD-predvajalnik, Play station, set-top box, osebni računalnik ali računalnik itd.

2. Zaslon:
Prikazovalna naprava z vhodnimi vrati HDMI, kot je SDTV, HDTV, projektor itd.

3. Omrežni kabel:
Neoklopljen ali oklopljen omrežni kabel kategorije 5/6 (UTP/STP CAT5e/6) s standardnimi priključki omrežnega kabla, povezanimi vzporedno na obeh koncih.

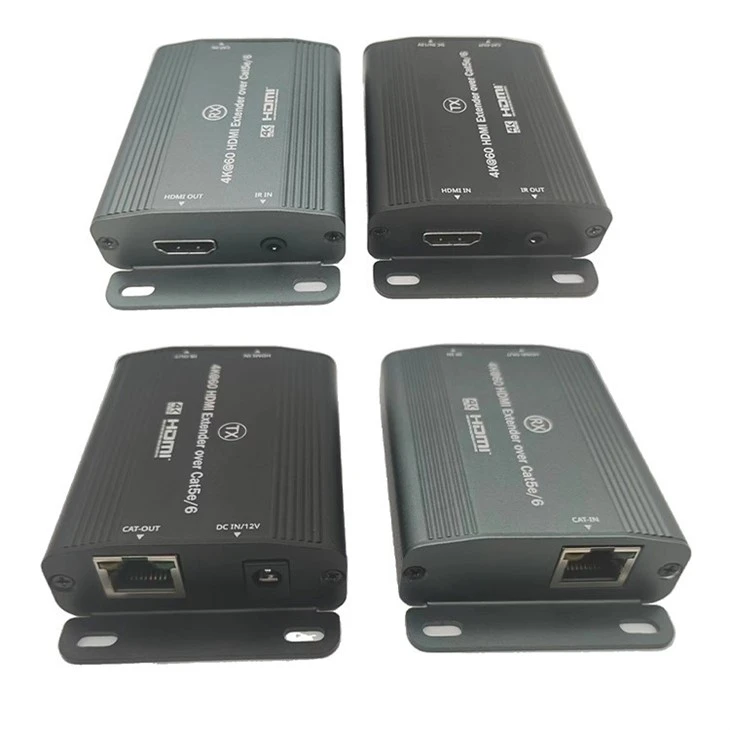

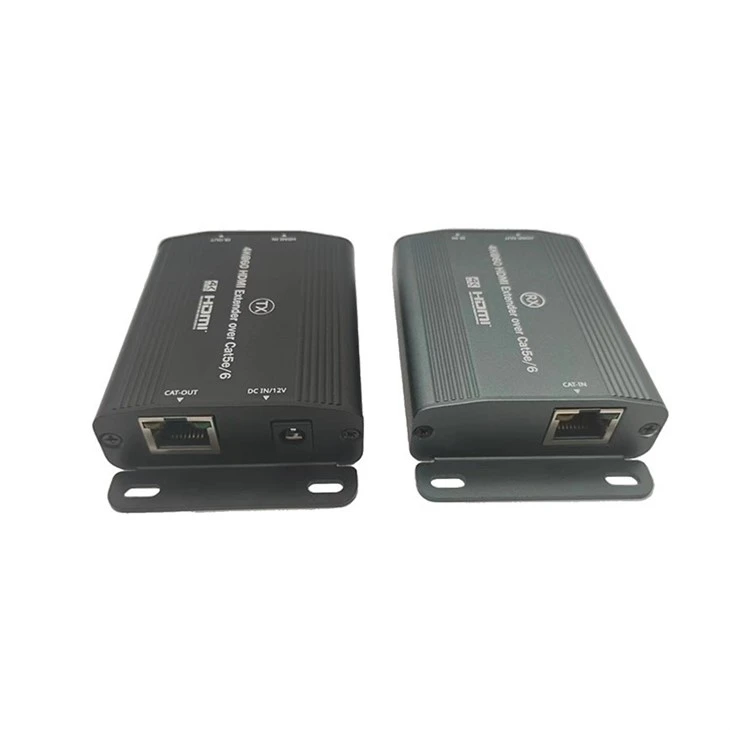

Predstavite

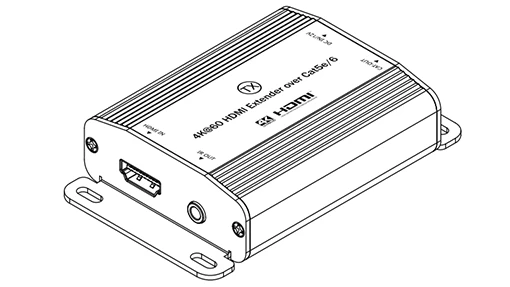

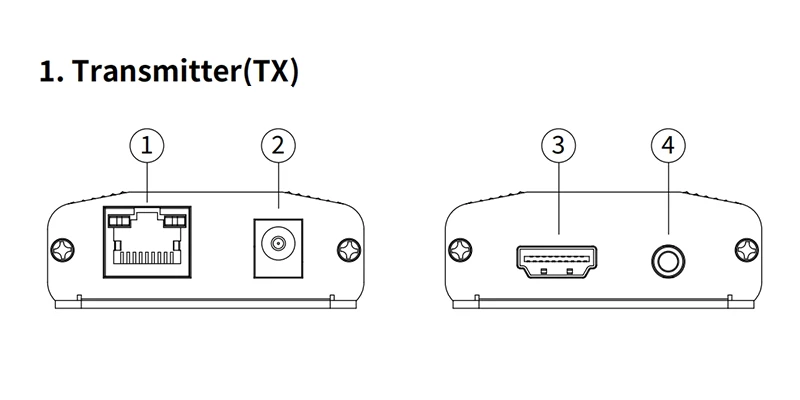

Oddajnik (TX)

①Izhodna vrata RJ45: povezujejo glavno enoto oddajnika (TX) in sprejemnika (RX) z omrežnim kablom.

②Vhodna vrata za napajanje: Vstavite standardni napajalnik DC12V/lA, ki je priložen temu izdelku, ali druge standardne napajalnike, ki izpolnjujejo zahteve glede nazivne napetosti.

③Vhodna vrata HDMl: povezuje glavno enoto vira signala z
glavno enoto oddajnika (TX) s kablom HDMl.

④Vtičnica podaljška infrardečega oddajnika: vstavite podaljšek infrardečega oddajnika, ki je priložen temu izdelku, in postavite infrardeči oddajnik čim bližje sprejemni napravi, da posredujete infrardeči signal iz sprejemnika.

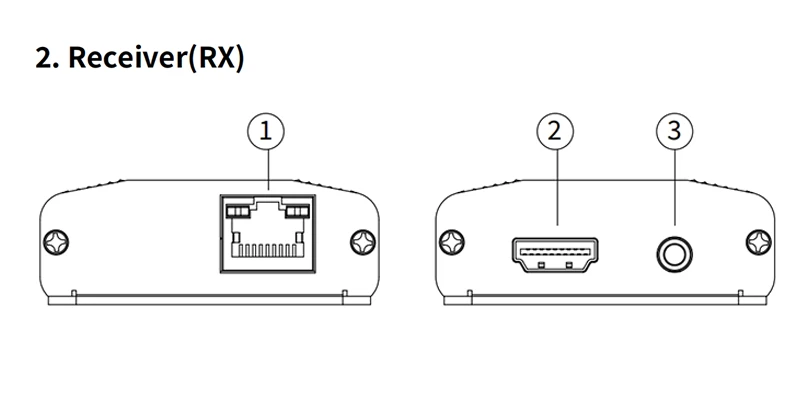

Sprejemnik (RX)

①Vhodna vrata RJ45: povezuje glavne enote oddajnika (TX) in sprejemnika (RX) z omrežnim kablom.

②Vhodna vrata HDMlin: uporablja kabel HDMl za povezavo prikazovalne naprave z glavno enoto sprejemnika (RX).

③Vtičnica za podaljšek infrardečega sprejemnika: Priključi priloženi podaljšek infrardečega sprejemnika in uporablja daljinski upravljalnik v dosegu infrardečega sprejemnika.

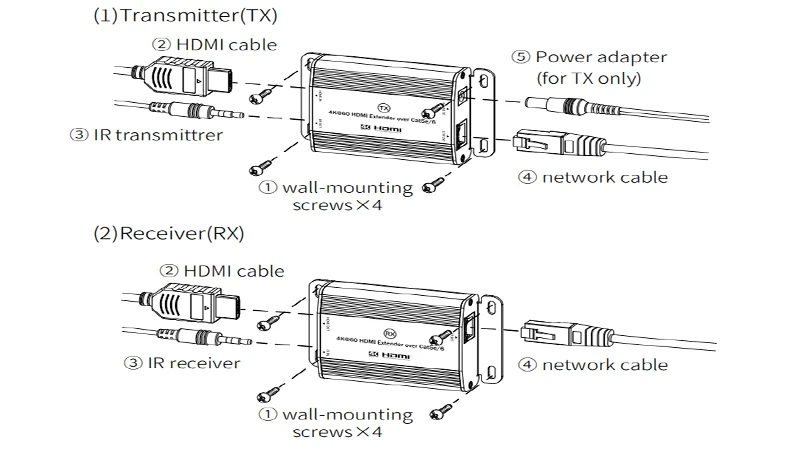

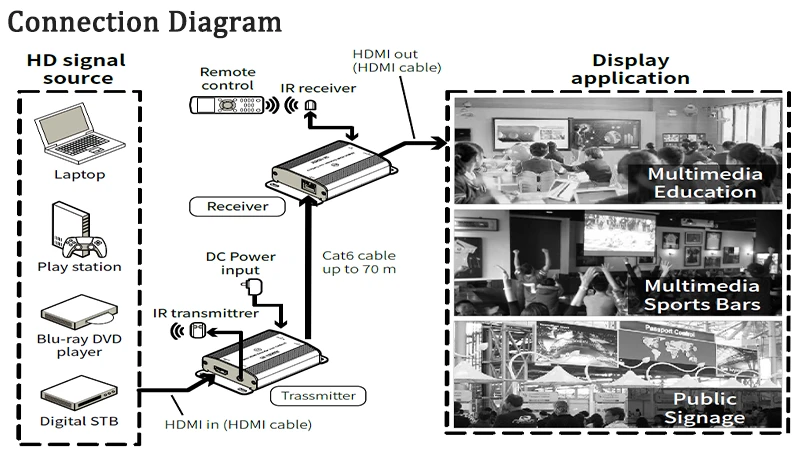

Namestitev in povezava

Navodila za povezavo:

①Uporabite kable HDMl za povezavo naprave vira signala z oddajnikom. ter (TX) in prikazovalno napravo na glavno enoto sprejemnika (RX).

②Za povezavo glavne enote oddajnika (TX) z glavno enoto sprejemnika (RX) uporabite standardni omrežni kabel z neoklopljenim ali oklopljenim CAT5e/6(UTP/STP) in vzporednim ožičenjem.

③Za samodejni zagon in delovanje priključite napajalni kabel

Navodila za infrardeči daljinski upravljalnik:

①Priključite podaljšek infrardečega oddajnika na vtičnico lR OUT na oddajniku (TX) in podaljšek infrardečega sprejemnika v vtičnico lR INiack na sprejemniku (RX).

②Glavo infrardečega oddajnika podaljška je treba namestiti čim bližje infrardečemu sprejemnemu oknu naprave izvora signala.

③Z infrardečim daljinskim upravljalnikom naprave za vir signala usmerite glavo infrardečega sprejemnika, ki je pravilno priključen na sprejemnik (RX), da na daljavo izberete kanale in nadzirate predvajane skladbe

V: Prikaz TV-zaslona je nenormalen, utripa in zvok je nenormalen
jecljanje.

O: (1) Preverite, ali je omrežni kabel pravilno pritrjen in ali je dolžina v dovoljenem območju.

(2) Izklopite in vklopite konec TX.

V: Oranžna lučka na priključku RJ45 na koncu RX sprejemnika ne sveti.

O: (1) Preverite, ali je omrežni kabel standardni omrežni kabel z vzporednimi povezavami na obeh koncih.

(2) Preverite, ali je vhod signala HDMl na koncu TX normalen.

(3) Izklopite in vklopite konec TX.

V: Oranžna lučka na priključku RJ45 na koncu RX sprejemnika utripa, vendar ni slike.

O: (1) Preverite, ali zaslon podpira trenutni način signala HDMl.

(2) Preverite, ali sta kabel HDMl in zaslon pravilno pritrjena.

(3) Poskusite znova odklopiti in priključiti omrežni kabel ali pa izklopiti in vključiti TX konec.
