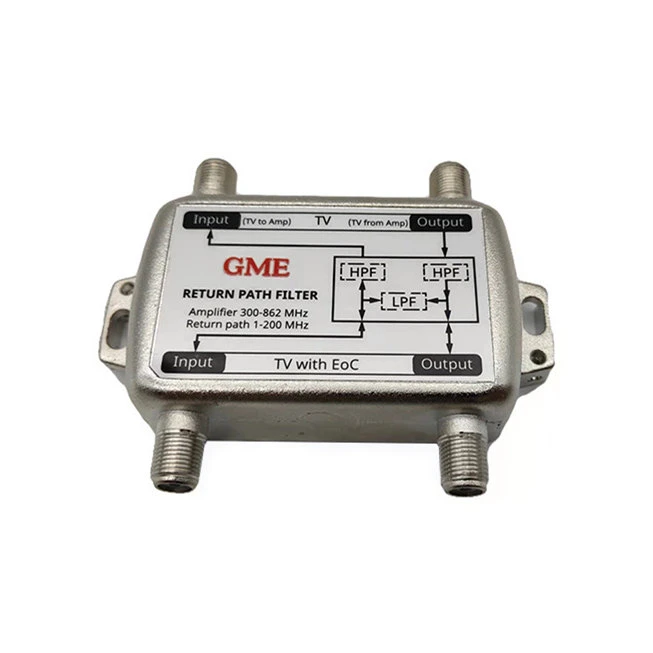

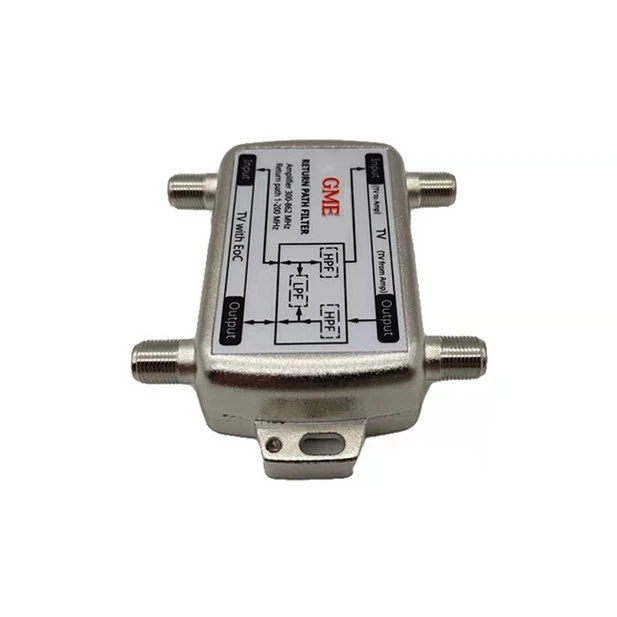

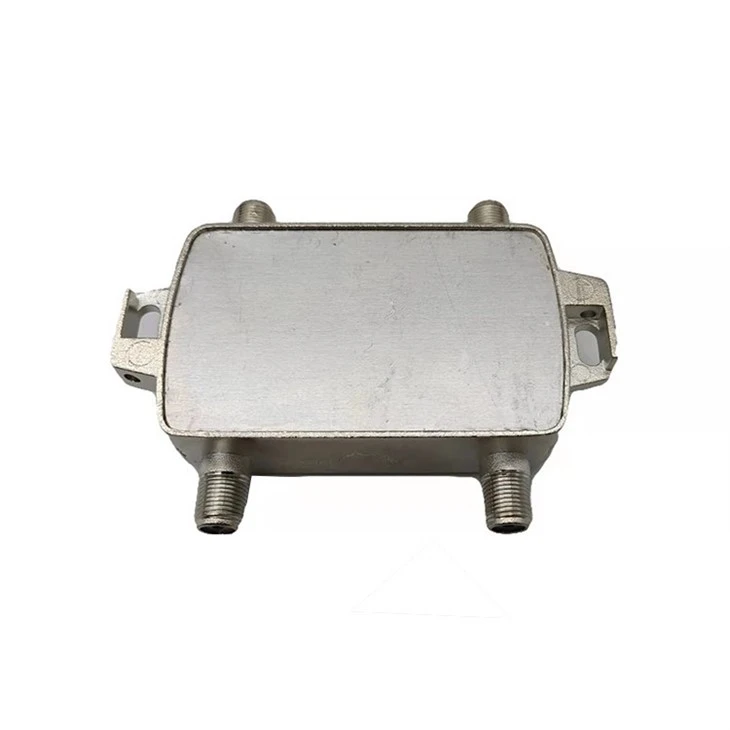

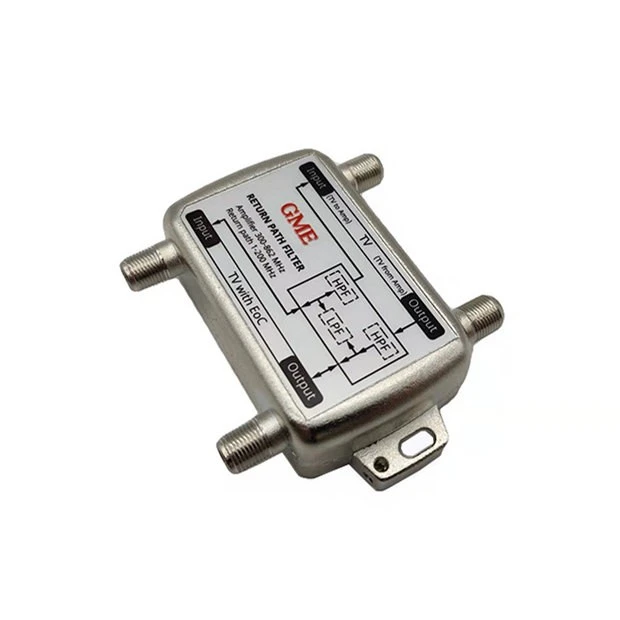

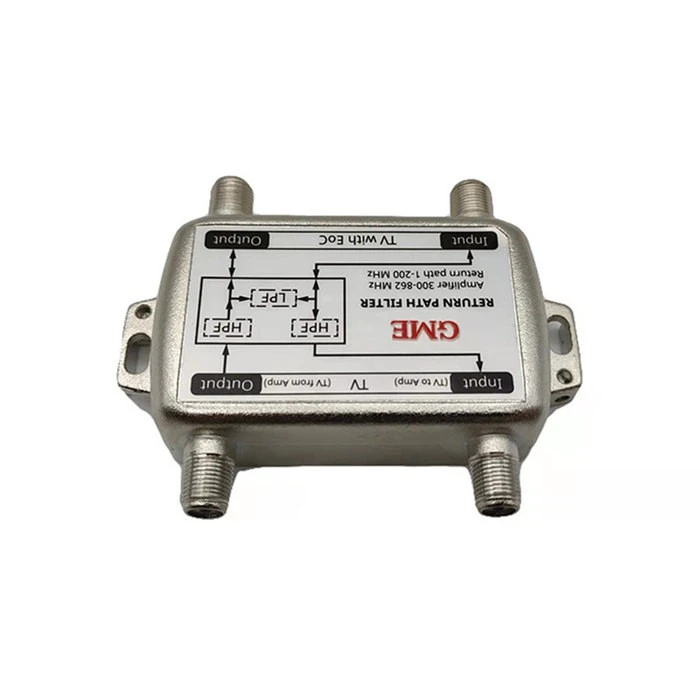

Opis

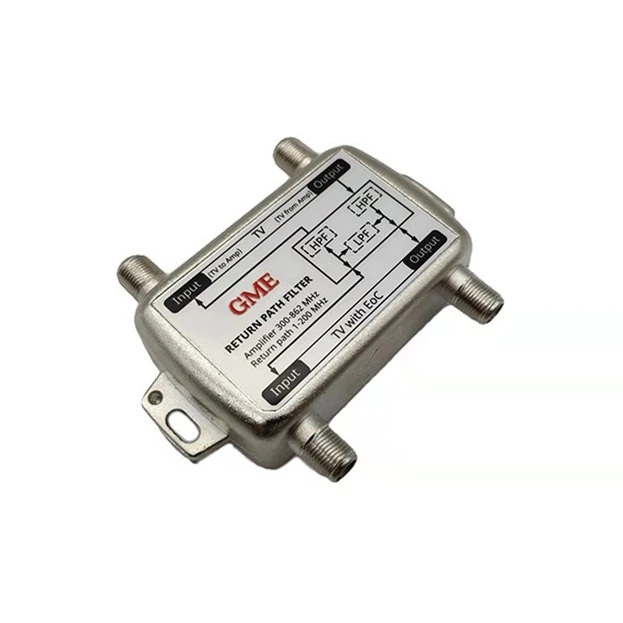

Filter povratne poti se uporablja za obhod ojačevalnikov v običajnem koaksialnem televizijskem omrežju na podatkovni frekvenci EoC. To omogoča, da imajo podatki povratno pot in da se televizijski signal ojača.
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|||
|
Številka modela: GDF-002 (GRPF-200) |
|||
|
POSTAVKA |
TIPIČNO |
QC LIMIT |
PRESKUSNI POGOJI |
|
Frekvenčno območje |
|||
|
|
|
1-200MHz |
Povratna pot |
|
|
|
300-862MHz |
Ojačevalnik |
|
Vstavljena izguba |
|||
|
IN (TV+EoC) v OUT (TV+EoC) |
-1,5 dB |
-2,0 dB maks |
1-200MHz |
|
IN (TV+EoC) v IN (TV v ojačevalnik)& |
-1,5 dB |
-2,0 dB maks |
300-862MHz |
|
Izhod (TV+EoC) v izhod (TV iz ojačevalnika) |
|||
|
Izolacija |
|||
|
IN (TV na ojačevalnik) na izhod (TV iz ojačevalnika) |
-37dB |
-32dB min |
1-5MHz |
|
|
-50 dB |
-48dB min |
6-200MHz |
|
|
-60 dB |
-50dB min |
300-862MHz |
|
Zavrnitev |
|||
|
IN (TV+EoC) v OUT (TV+EoC) |
-60 dB |
-50dB min |
300-862MHz |
|
IN (TV+EoC) v IN (TV na ojačevalnik) & |
-37dB |
-32dB min |
1-5MHz |
|
Izhod (TV+EoC) v izhod (TV iz ojačevalnika) |
-50 dB |
-48dB min |
6-200MHz |
|
Povratna izguba |
|||
|
|
-16dB |
-14dB min |
5-200MHz |
|
|
-17 dB |
-15dB min |
300-862MHz |
|
DC Pass |
|
ja |
IN (TV+EoC) v IN (TV na ojačevalnik) & |
|
|
Izhod (TV+EoC) v izhod (TV iz ojačevalnika) |
||
|
Delovna temperatura |
|
-10-+40 stopnja |
|
|
Temperatura shranjevanja |
|
-20-+70 stopnja |
|
|
Priključek |
|
Ženski tip F |
Vsa vrata |
|
Impedanca |
|
75 ohmov |
|

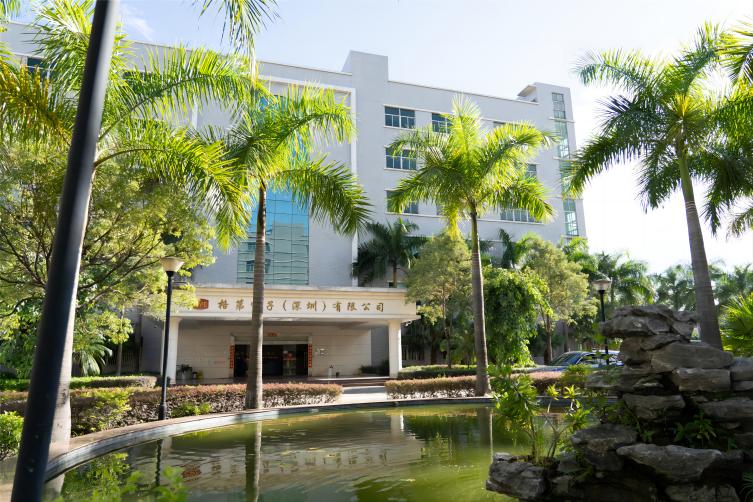

Profil podjetja

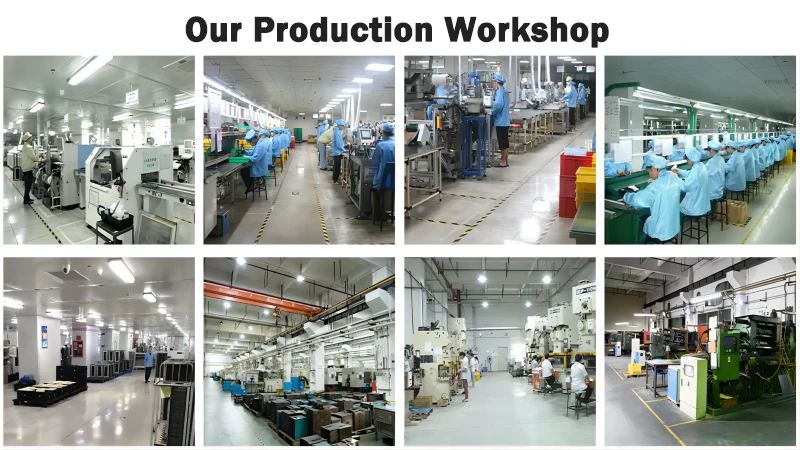

Podjetje Goodmind Electronics (Shenzhen) Co., Ltd. je bilo ustanovljeno leta 1992 z registriranim kapitalom 18 milijonov ameriških dolarjev. Lastna tovarna se nahaja v Shenzhenu in ima več kot 1000 zaposlenih. Je visoko{9}}tehnološko podjetje, ki združuje raziskave in razvoj, proizvodnjo, prodajo in storitve. Podjetje je specializirano za profesionalno proizvodno podjetje za antene/omrežne komunikacije/Bluetooth/AV dodatke/pametni dom/avtomobilske dodatke. Tovarna je vertikalno integrirana. Tovarna ima predelavo plastike, žigosanje kovin, tlačno litje cinka, SMT, DIP in montažni center. Podjetje ima močno finančno moč, strokovno ekipo za raziskave in razvoj, odlično proizvodno opremo in vitko proizvodnjo ter je predano ustvarjanju visoko{13}}kakovostnih izdelkov za stranke.
Kaj je filter povratne poti?
V RF komunikacijskih sistemih je filter povratne poti komponenta, namenjena filtriranju neželenih signalov ali šuma, ki lahko motijo pravilno delovanje sistema. Pomaga zagotoviti, da signali, ki se prenašajo iz naprave ali sistema na drugo lokacijo, ne vsebujejo motenj in šuma ter ohranja celovitost komunikacije.
Kako deluje filter povratne poti?
Filtri povratne poti običajno uporabljajo različne tehnike, kot je pasivno LC (induktor-kondenzator) filtriranje, aktivno filtriranje ali digitalna obdelava signala, da selektivno dušijo določene frekvence ali frekvenčna območja. Filtri povratne poti z blokiranjem neželenih signalov, hkrati pa omogočajo prehod želenih signalov, pomagajo izboljšati razmerje med signalom-in-šumom in izboljšati splošno delovanje sistema.
Kje se uporabljajo filtri povratne poti?
Filtri povratne poti najdejo aplikacije v različnih RF komunikacijskih sistemih, vključno z omrežji kabelske televizije (CATV), satelitskimi komunikacijskimi sistemi, širokopasovnimi internetnimi omrežji in brezžičnimi komunikacijskimi sistemi. Pogosto se uporabljajo v nastavitvah oddajnika-sprejemnika, kjer je vzdrževanje čiste povratne poti za signale ključnega pomena za zanesljivo komunikacijo.
pogosta vprašanja
V: Kakšne so prednosti uporabe filtrov povratne poti?
O: S filtriranjem neželenih motenj in hrupa filtri povratne poti pomagajo izboljšati kakovost signala, zmanjšati poslabšanje signala ter izboljšati splošno delovanje in zanesljivost RF komunikacijskih sistemov. Prav tako lahko pomagajo zmanjšati elektromagnetne motnje (EMI) in zagotovijo skladnost z regulativnimi standardi.
V: Kako izberem pravi filter povratne poti za svojo aplikacijo?
O: Upoštevajte dejavnike, kot so frekvenčno območje delovanja, želena raven slabljenja neželenih signalov, zahteve za ujemanje vhodne/izhodne impedance in kakršni koli posebni okoljski ali regulativni vidiki. Posvetovanje s strokovnjaki za RF inženiring ali sklicevanje na sistemske specifikacije lahko pomaga pri izbiri ustreznega filtra povratne poti.
V: Ali obstajajo različne vrste filtrov povratne poti?
O: Da, filtri povratne poti so na voljo v različnih vrstah in konfiguracijah, vključno s pasivnimi filtri, aktivnimi filtri, filtri za površinsko montažo, koaksialnimi filtri in integriranimi filtrirnimi moduli. Izbira vrste filtra je odvisna od posebnih zahtev in omejitev aplikacije.
V: Kateri so pogosti izzivi, povezani s filtri povratne poti?
O: Pogosti izzivi vključujejo-kompromise med zmogljivostjo filtra (zmanjšanje, vstavljena izguba) in drugimi sistemskimi parametri, kot so velikost, cena in poraba energije. Oblikovanje učinkovitih filtrov povratne poti lahko vključuje tudi obravnavo težav, kot so ujemanje impedance, valovanje v pasovnem pasu in nelinearno popačenje.
V: Ali obstajajo zahteve glede vzdrževanja filtrov povratne poti?
O: Filtri povratne poti običajno ne potrebujejo rednega vzdrževanja. Vendar pa bodo morda potrebni redni pregledi, da se zagotovi pravilno delovanje filtra in da se odkrijejo znaki poškodb ali degradacije, ki bi lahko vplivali na njegovo delovanje. V takih primerih bo morda potrebna zamenjava ali popravilo.
