Izčrpen vodnik za razdalje prenosa z eno-načinovnim optičnim modulom 10G: standardne specifikacije, podroben pogled na možnost 2 km in nasveti za izbiro, da se izognete pastem
V sodobnem omrežnem prenosu so optični moduli osrednje komponente, ki povezujejo optična vlakna z omrežnimi napravami. 10G eno-optični moduli s prednostmi, kot so hiter prenos, močna zmožnost proti-motenju in nizke izgube, se pogosto uporabljajo v scenarijih, kot so kampusna omrežja in podatkovni centri. Razdalja prenosa je ključni kazalnik pri izbiri. Mnogi strokovnjaki pogosto zamenjujejo specifikacije – na primer, kakšne so standardne razdalje, ali obstaja možnost 2 km in kako jih uskladiti s scenariji. Ta članek bo razložil temeljno znanje, ki bo vsem pomagalo preprečiti napake pri izbiri.
I. Osnovno razumevanje 10G eno-optičnih modulov
10G eno-načinski optični moduli pretežno uporabljajo paket SFP+, združljiv z napravami, kot so stikala in strežniki, in jih je treba uporabljati z 9/125 μm OS2 enonačin-optičnimi vlakni. Jedro eno-načinovnega vlakna je izredno tanko in omogoča samo eno pot optičnega signala, kar ima za posledico veliko nižje izgube v primerjavi z večnačinovnim vlaknom. To je ključnega pomena za doseganje kilometrskih{10}}razdalj prenosa.
Na njegovo oddajno razdaljo vplivajo štirje glavni dejavniki: optična valovna dolžina, oddajna moč, občutljivost sprejemnika in izguba optične povezave. 1310nm in 1550 nm sta glavni valovni dolžini. Industrijske specifikacije sledijo mednarodnim standardom IEEE in tvorijo jasne stopnje razdalje, ki uravnotežijo zmogljivost in stroške.
II. Mainstream standardne specifikacije razdalje prenosa za10G enosmerni-optični moduli
Glavne razdalje za eno-načinske optične module 10G na trgu sledijo standardu IEEE 802.3ae. Štiri glavne specifikacije – 10 km, 20 km, 40 km in 80 km – pokrivajo vse običajne scenarije. Njihove značilnosti so naslednje:
Specifikacija 10 km (10GBASE-LR): najpogostejša in stroškovno-učinkovita možnost
To je najpogosteje uporabljena standardna specifikacija z najboljšim razmerjem med-ceno in zmogljivostjo. Ima razdaljo prenosa 10 km, uporablja valovno dolžino 1310 nm in je primeren za medsebojne povezave v kampusih in kable na kratke-do-srednje razdalje v podatkovnih centrih. Ponuja močno združljivost in zrelo dobavno verigo, zaradi česar je prva izbira za večino podjetij in osnova za specifikacije na kratke-razdalje.

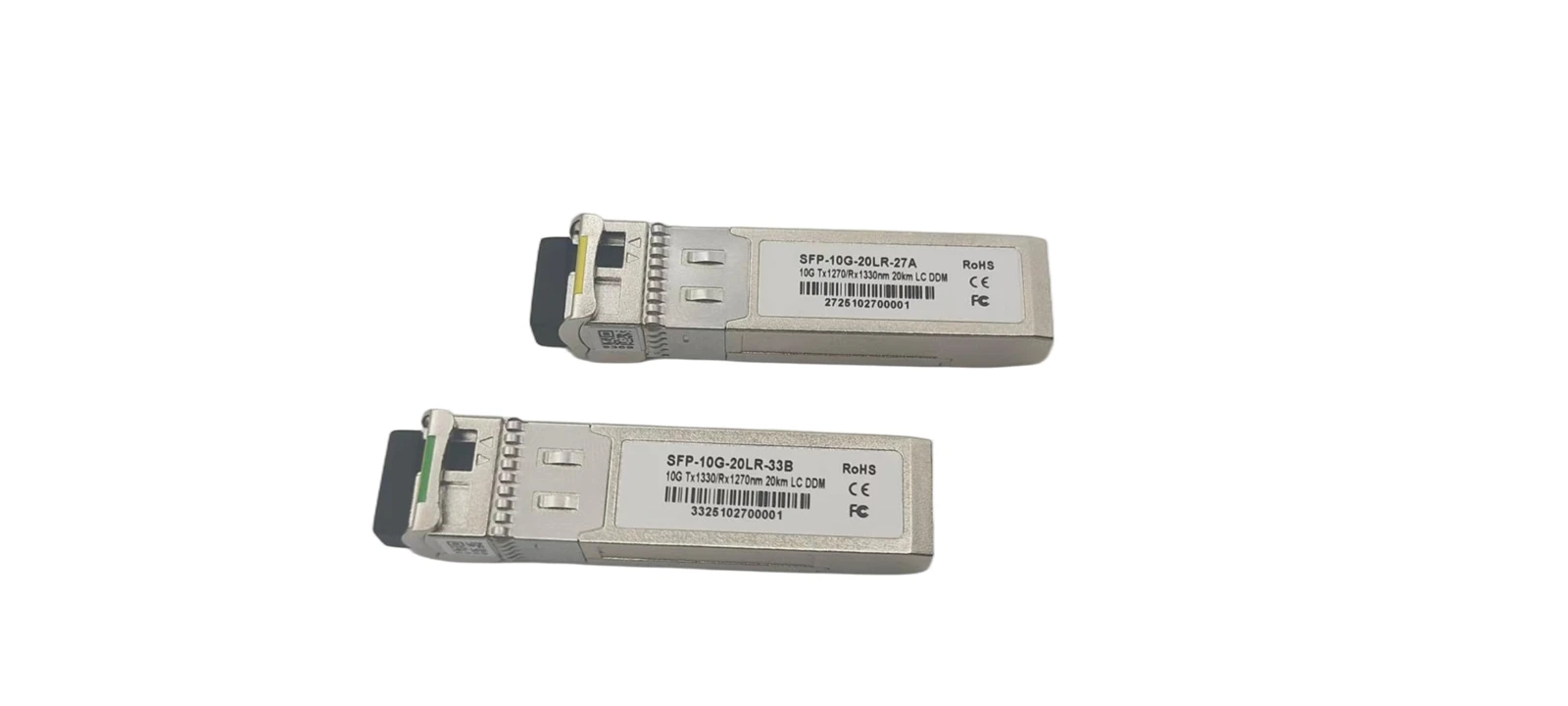

Specifikacija 20 km: Izboljšana možnost prehoda-na srednjo razdaljo
To ni osnovni standard IEEE, ampak izboljšana različica 10GBASE-LR. Uporablja tudi valovno dolžino 1310 nm, s čimer poveča razdaljo na 20 km z optimizacijo moči. Zapolnjuje vrzel med 10 km in 40 km, primerna za ravni dostopa do omrežja podzemne železnice in med-kampusne povezave. Lahko deluje z 10 km moduli, kar ponuja visoko prilagodljivost.
Specifikacija 40 km (10GBASE-ER): glavni vlečni konj na dolge-razdalje
To je standardna specifikacija za dolge-razdalje z razdaljo prenosa 40 km. Uporablja valovno dolžino 1550 nm (ki ima nižje izgube), zaradi česar je primeren za hrbtenične plasti metro omrežja in med-regionalne povezave. Običajno ne potrebuje dodatne opreme za optično ojačanje, stane manj kot 80 km modulov in je primarna izbira za-prenos na dolge razdalje.
Specifikacija 80 km (10GBASE-ZR): največja standardna možnost dolge-razdalje
To je standardna specifikacija za največjo razdaljo za 10G enojni-način, ki ponuja 80 km prenosa. Uporablja valovno dolžino 1550 nm in ima zelo visoke strojne zahteve. Primeren je za posebne scenarije, kot so-medmestne povezave ali povratna povezava oddaljene bazne postaje. Stroški so visoki, poraba energije pa precejšnja, zato ga ne bi smeli izbrati po nepotrebnem za rutinske scenarije.
III. Pogosto{1}}spregledana 2-kilometrska specifikacija: stroškovno-učinkovita izbira za kratke povezave v enem načinu-
Veliko ljudi se sprašuje, ali obstaja možnost 2 km za 10G enojni-način. Odgovor je pritrdilen. Ni del osnovnega standarda IEEE 802.3ae, ampak temelji na specifikaciji 10GBASE-LRL v okviru standarda IEEE 802.3aq. Običajno se imenuje 10G SFP+ 2km eno-modul, možnost visoke-vrednosti za kratke-scenarije.
Ta modul običajno uporablja valovno dolžino 1310 nm in ima predvsem vmesnik LC duplex. V primerjavi z 10 km moduli LR ima manjšo oddajno moč in manjše zahteve glede občutljivosti, kar ima za posledico znižanje stroškov za 10 %-30 %. Ohranja prednosti proti-motenju enojnega-načina in zapolnjuje razdaljo med 300 m (večnačin) in 10 km (enonačin).
Njegovi scenariji uporabe vključujejo navzkrižno-ohišje kablov v podatkovnih centrih in kratke-medsebojne povezave kampusov. V primerjavi z večmodnimi moduli oddaja dlje in ima večjo odpornost na motnje. V primerjavi z 10 km moduli ima nižje stroške in porabo energije. Skladni 2 km moduli lahko delujejo z 10 km moduli. Pri nakupu dajte prednost izdelkom, označenim kot 10GBASE-LRL, da zagotovite združljivost.
IV. Ključni pomisleki pri izbiri 10G eno-načinskih optičnih modulov
Pri izbiri je treba celovito upoštevati scenarij, stroške in združljivost. Bodite pozorni na naslednjih 5 ključnih točk:
Izberite razdaljo glede na potrebe, izogibajte se "dlje je bolje"
Slepo izbiranje modulov z daljšo-razdaljo poveča stroške in lahko povzroči preobremenitev signala. Natančno izmerite razdaljo, rezervirajte 10%-20% marže za izgubo povezave. Izberite 2 km LRL za razdalje pod 2 km, 10 km LR za manj kot 10 km, 40 km ER za 20-40 km in upoštevajte le 80 km ZR za razdalje, ki presegajo 40 km.
Ujemajte vrsto vlaken, da preprečite nezdružljivost
Uporabiti ga je treba z eno-optičnimi vlakni OS2. Strogo se izogibajte mešanju z večmodnim vlaknom, saj bo to povzročilo napake pri prenosu. Med uvajanjem sledite standardnim postopkom kabliranja, čim bolj zmanjšajte upogibe vlaken in priključke, da zmanjšate izgubo povezave.
Bodite pozorni na skladnost s standardi
Za glavne specifikacije dajte prednost izdelkom, ki so skladni s standardi IEEE, kar zagotavlja združljivost z glavnimi znamkami opreme. Izogibajte se ne-standardnim modulom drugih-znamk, da zmanjšate prihodnje težave z vzdrževanjem.
Pretehtajte stroške in zmogljivost
Manj kot ali enako 300 m: dajte prednost večmodnim modulom 10G SR (nižji stroški).
300 m–2 km (s pomisleki glede motenj): izberite 2 km LRL.
Znotraj 10 km: Izberite 10 km LR.
Dolge razdalje: po potrebi izberite 40 km ER ali 80 km ZR.
Industrijski scenariji: izberite modele z razširjeno temperaturo.
Notranji scenariji: izberite komercialni razred.
Zagotovite ustrezno ujemanje optične moči
Pri povezovanju modulov različnih specifikacij predhodno preverite optično moč. Če je moč previsoka, dodajte dušilnik, da zagotovite, da je sprejeta moč znotraj območja občutljivosti sprejemnika, kar zagotavlja paketni prenos brez izgub.
V. Zaključek: Primernost je ključna
Štiri glavne specifikacije za10G eno-optični moduli– 10 km, 20 km, 40 km in 80 km – pokrivajo veliko večino scenarijev, pri čemer 2 km LRL zapolnjuje vrzel na kratki-razdalji. Osnovno načelo izbire je ujemanje s scenarijem, uskladitev razdalje in uravnoteženje stroškov. Zavračanje napačnega prepričanja, da je "daljša razdalja boljša", je ključnega pomena za izbiro pravega modula, zagotavljanje stabilnosti omrežja in nadzor nad stroški.
