Jedro prenosa RF signala v vlakna: popolna razlaga principa pretvorbe analognega signala v vlakna
Ali vas v scenarijih prenosa RF (radiofrekvenčnega) signala pogosto mučijo te težave: močno oslabitev signala po prenosu na velike-razdalje, popačenje signala zaradi elektromagnetnih motenj ter obsežno in drago kabelsko ožičenje? Ne glede na to, ali gre za komunikacijske bazne postaje, radioastronomsko opremo, industrijsko krmiljenje ali radijske in televizijske sisteme, je stabilen prenos RF signalov ključna zahteva-in tehnologija prenosa RF signala v optična vlakna je ključna za rešitev teh bolečih točk. Danes bomo popularno razčlenili osnovno logiko: kako se analogni RF signali pretvorijo v signale iz optičnih vlaken, da se doseže-brez motenj, na velike-razdalje in visoko-zvestoben prenos.
Najprej je treba razjasniti temeljno premiso: prenos po optičnih vlaknih prenaša optične signale, medtem ko so naši RF signali analogni električni signali in oba nista neposredno združljiva. Zato je bistvo pretvorbe analognega signala v vlakno dokončanje dveh pretvorb: "analogni električni signal → optični signal → analogni električni signal" in nato uresničitev učinkovitega prenosa signala z nizkimi-izgubami in -interferenčnimi značilnostmi optičnih vlaken-, kar je tudi osnovna delovna logika naših izdelkov RF signala v optičnih vlaknih. Celoten proces je v glavnem razdeljen na 5 ključnih korakov, od katerih vsak določa kakovost prenosa signala. Podrobno jih bomo razložili skupaj z dejansko zasnovo izdelka.
1. korak: Predobdelava analognega RF signala - Odpravite motnje in optimizirajte kakovost signala
Prvotni analogni RF signali (kot so radiofrekvenčni signali baznih postaj in signali zaznavanja radarjev) so pogosto pomešani s šumom in motnjami. Neposredna pretvorba bo povzročila popačenje optičnih signalov in vplivala na učinke prenosa. Zato bodo naši izdelki pred vstopom v pretvorniško povezavo najprej predhodno obdelali analogne RF signale, kar je tudi osnova za zagotavljanje zvestobe prenosa.
Predhodna obdelava v glavnem vključuje dve osnovni operaciji: prvo, ojačanje signala, ki ojača šibke RF signale do moči, primerne za pretvorbo prek visoko-natančnega ojačevalnika, da se prepreči napaka pri pretvorbi zaradi šibkih signalov; drugič, filtriranje in čiščenje, ki uporablja profesionalni filtrirni modul za filtriranje nepomembnega šuma in signalov motenj ter ohranjanje čistih učinkovitih RF signalov. Naši izdelki uporabljajo prilagojeno tehnologijo filtriranja, ki se lahko natančno prilagodi frekvenčnemu pasu RF signala od 5MHz do 6GHz, kar zagotavlja čistost predhodno obdelanih signalov in pripravo za kasnejšo pretvorbo.

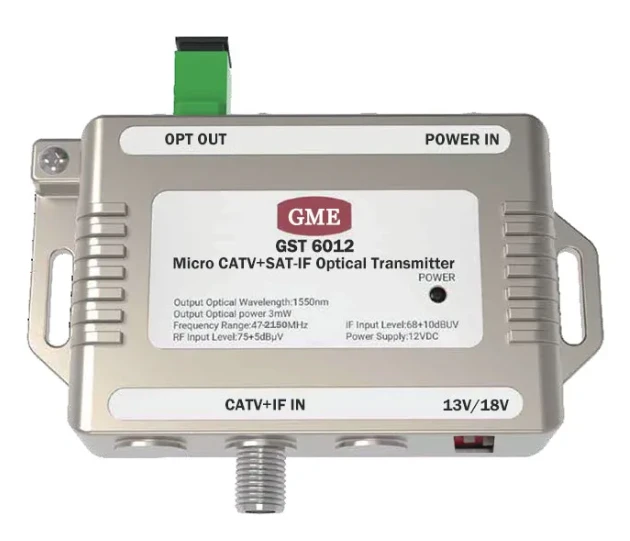

2. korak: Elektro-optična pretvorba (E/O) - "Prevedi" analogne električne signale v optične signale
To je ključni korak celotnega procesa pretvorbe in tehnično jedro naših izdelkov. Preprosto povedano, pretvarjanje predhodno obdelanih analognih RF električnih signalov v optične signale, ki jih je mogoče prenašati v optičnih vlaknih prek elektro{1}}naprav za optično pretvorbo-, je enakovredno nanašanju »svetlobnega plašča« na električne signale, kar jim omogoča prenos na velike-razdalje s prednostmi optičnih vlaken.
Naši izdelki uporabljajo visoko{0}}linearne laserske diode DFB kot jedro elektro{1}}optičnih pretvornih naprav, njihov princip delovanja pa temelji na tehnologiji "Intensity Modulation (IM)": pogonski tok laserja je neposredno moduliran z električnim signalom, tako da se intenziteta izhodne optične moči spreminja sinhrono z amplitudo analognega RF signala-tako kot pri uporabi spremembe svetlosti luči za simulira višino zvoka, sprememba intenzivnosti svetlobe popolnoma ustreza zakonu spremembe prvotnega RF signala, pri čemer se izvede natančno preslikavo "električni signal → optični signal". Prednost te metode modulacije je hitra hitrost odziva in majhno popačenje signala, ki lahko maksimira ohranitev izvirnih značilnosti analognih RF signalov, še posebej primerno za scenarije z visokimi zahtevami glede zvestobe signala, kot sta radioastronomija in satelitska komunikacija.
Hkrati imajo naši izdelki vgrajeno-funkcijo temperaturne kompenzacije, ki lahko učinkovito izravna vpliv temperaturnih sprememb okolja na laser in zagotavlja stabilnost optičnih signalov. Tudi v ekstremnih okoljih od -40 stopinj do +70 stopinj lahko stabilno dokonča elektro-optično pretvorbo.
3. korak: Prenos po optičnih vlaknih - "Signalni kanal"-brez motenj, z nizkimi-izgubami
Po elektro-optični pretvorbi se optični signal poveže v jedro vlakna in začne prenos-na velike razdalje. Prednost tega koraka je, da se jedro prenosa po optičnih vlaknih razlikuje od tradicionalnega kabelskega prenosa: optično vlakno uporablja načelo popolnega odboja svetlobe, da omeji optični signal pri širjenju znotraj jedra vlakna. Indeks loma jedra vlakna je nekoliko višji kot pri ovoju, kar zagotavlja, da optični signal ne bo uhajal, in omogoča učinkovit prenos.
V primerjavi s tradicionalnimi koaksialnimi kabli ima prenos po optičnih vlaknih tri nenadomestljive prednosti, ki so tudi ključne za naše izdelke za reševanje bolečih točk strank: prvič, nizke izgube. V pasu 1550 nm je izguba pri prenosu optičnih vlaken le približno 0,2 dB/km, kar je veliko manj kot izguba koaksialnih kablov, ki je pogosto nekaj dB/m. Tudi če se prenaša na desetine ali celo stotine kilometrov, signal ne bo bistveno oslabljen; drugič, močno proti-motenjem. Optična vlakna so dielektrični material, ki je popolnoma odporen na elektromagnetne motnje (EMI) in radiofrekvenčne motnje, še posebej primeren za okolja z močnimi motnjami, kot sta industrija in vojska; tretjič, majhna teža. Premer posameznega optičnega vlakna je le 125 mikronov, kar je veliko lažje od koaksialnih kablov, kar močno zmanjša težave in stroške ožičenja.
Naši izdelki so združljivi z eno-načinovnim optičnim vlaknom SM28 in podpirajo tehnologijo valovne dolžine multipleksiranja (WDM), ki lahko realizira več-kanalni prenos RF signala prek enega samega optičnega vlakna, kar dodatno izboljša učinkovitost prenosa, zmanjša stroške ožičenja in se prilagodi več-potrebam aplikacij v scenarijih.

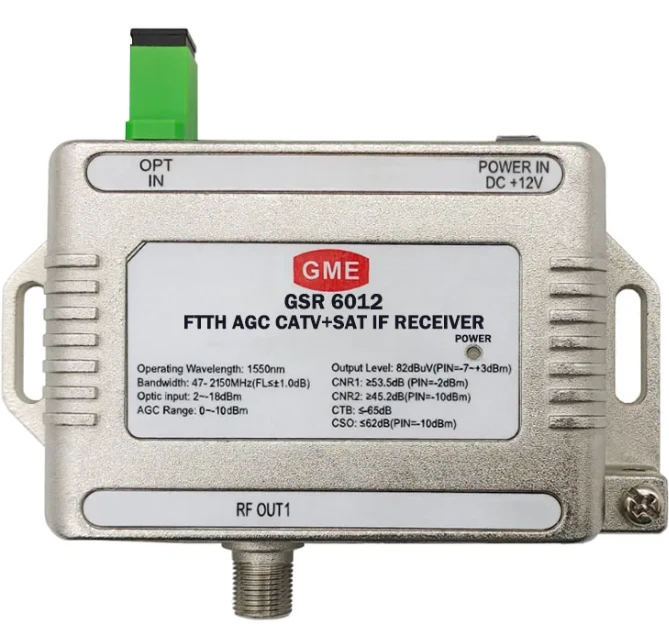

4. korak: Fotoelektrična pretvorba (O/E) - "Obnovi" optične signale v analogne električne signale
Ko optični signal doseže sprejemni konec, ga je treba s fotoelektrično pretvorbo pretvoriti nazaj v izvirni analogni RF električni signal, tako da ga terminalska oprema (kot so bazne postaje, radarji in zasloni) lahko prepozna in uporabi. Ta korak je obraten proces elektro-optične pretvorbe, ki prav tako zahteva visoko{2}}natančne naprave za zagotavljanje kakovosti restavracije.
Naši izdelki uporabljajo visoko{0}}občutljive fotodetektorje (PIN fotodiode ali lavinske fotodiode APD) kot osnovne naprave za pretvorbo. Njihova funkcija je pretvoriti spremembo jakosti optičnih signalov v ustrezne električne signale (fotogenerirani tok)-močnejša ko je optična moč, večji je ustvarjeni tok, kar popolnoma ustreza zakonu spremembe signala na oddajnem koncu. Pretvorjeni električni signal bo dodatno ojačan z ojačevalnikom z nizkim -šumom, da se zagotovi, da moč signala ustreza zahtevam terminalske opreme, in hkrati zaduši motnje hrupa, da se prepreči popačenje obnovljenega signala.
5. korak: Signal Post-Obdelava - Natančna obnova za prilagoditev potrebam terminala
Po fotoelektrični pretvorbi mora analogni RF električni signal skozi zadnji korak naknadne-obdelave, preden ga lahko zares damo v uporabo. Naknadna-obdelava vključuje predvsem oblikovanje signala in kalibracijo ojačanja: modul za oblikovanje popravi manjša popačenja, ki se lahko pojavijo med prenosom signala, da zagotovi, da je valovna oblika signala popolnoma skladna z izvirnim signalom; modul za umerjanje ojačanja prilagodi ojačanje signala na območje, prilagojeno terminalski opremi, da se izogne motnjam v delovanju opreme, ki jih povzroči premočna ali nezadostna moč signala.
Naši izdelki podpirajo samodejno krmiljenje ojačenja (AGC), ki lahko samodejno prilagodi parametre ojačenja glede na razdaljo prenosa in moč signala brez ročnega posredovanja, kar močno izboljša enostavnost uporabe in zagotavlja dolgoročno -stabilnost in doslednost signalov.
Zakaj izbrati naše izdelke za prenos RF signala v optična vlakna?
Če razumemo načelo pretvorbe analognega signala v vlakno, ni težko ugotoviti, da je vsak korak postopka pretvorbe odvisen od visoko{0}}natančnih naprav in optimizirane zasnove-in to je glavna konkurenčnost naših izdelkov. Če povzamemo, se naše prednosti odražajo v treh vidikih:
Prenos-Fidelity: z uporabo visoko{1}}linearnih laserjev in fotodetektorjev v kombinaciji z natančnim filtriranjem in nadzorom ojačanja lahko dinamično območje-brez lažnih doseže 100dBm/H2/3, s čimer se maksimalno ohranijo prvotne značilnosti analognih RF signalov in prepreči popačenje;
Stabilnost in zanesljivost: vgrajene-funkcije temperaturne kompenzacije in samodejnega nadzora ojačanja, prilagajanje širokemu temperaturnemu razponu in zapletenim okoljem, podpora prenosu na dolge-razdalje do 20 km brez repetitorjev, z izgubo manj kot 0,4 dB/km, izpolnjevanje ostrih zahtev različnih scenarijev, kot so industrija, komunikacije in vojska;
Fleksibilna prilagodljivost: Pokriva frekvenčno območje od 5MHz do 6GHz, podpira eno-optično vlakno in tehnologijo WDM ter zagotavlja prilagojene rešitve glede na potrebe strank, prilagajanje različnim scenarijem uporabe, kot so bazne postaje 5G, radijski teleskopi, radio in televizija ter radarji.
Ne glede na to, ali morate rešiti problem slabljenja prenosa RF signala na velike razdalje ali se znebiti težav z elektromagnetnimi motnjami, je tehnologija analognega signala v optična vlakna optimalna rešitev-in naši izdelki RF signal v optična vlakna so zrele rešitve, ki izvajajo to načelo in vam pomagajo doseči učinkovit, stabilen in-cenovni prenos signala.
Če se vaš projekt sooča z izzivi prenosa RF signala in želite vedeti, kako se lahko naši izdelki prilagodijo vašim posebnim potrebam, se obrnite na nas, da pridobimo podrobne tehnične rešitve in parametre izdelka ter nam dovolite uporabo profesionalne tehnologije za spremljanje vašega prenosa signala.
