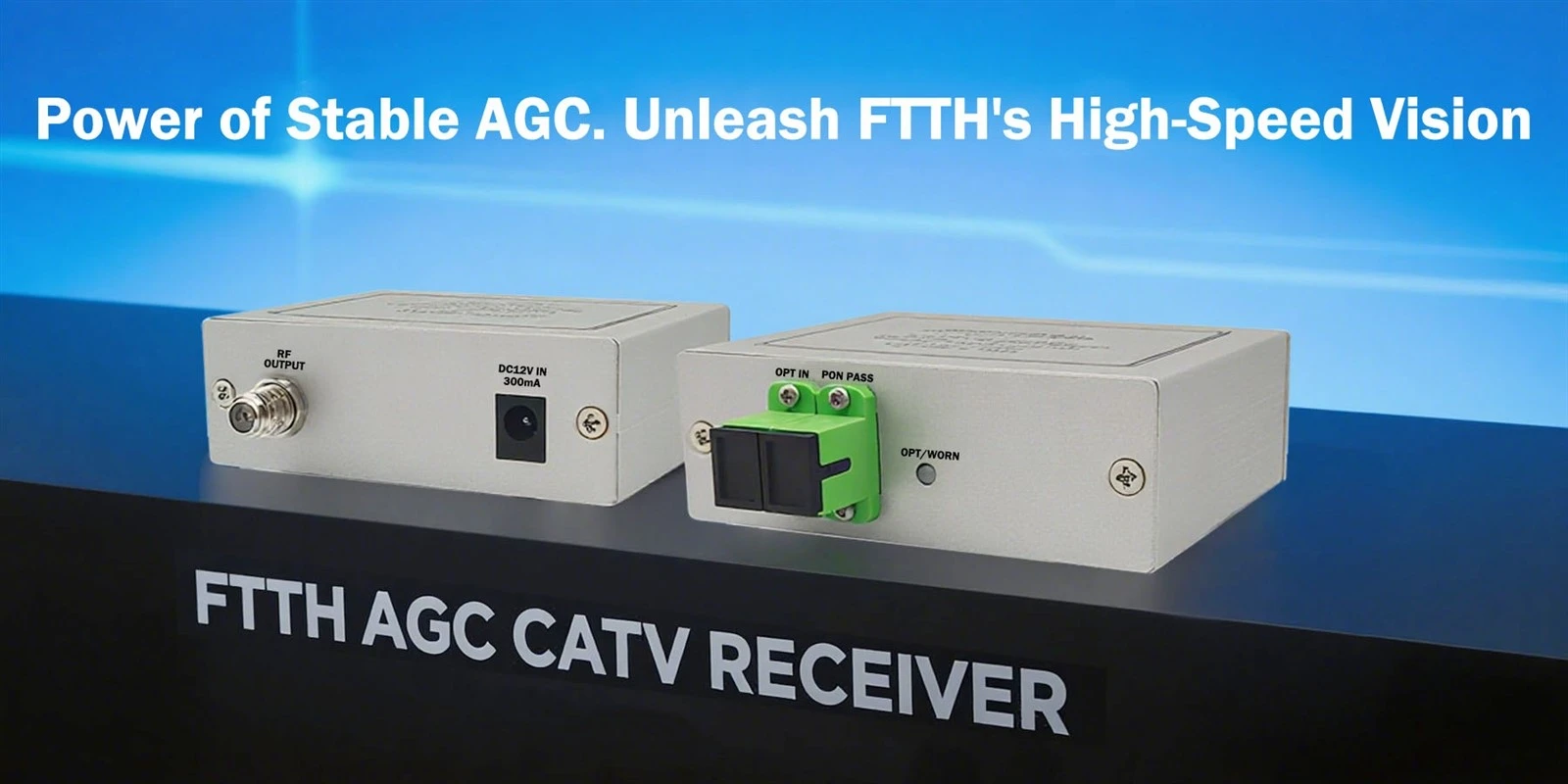

Sprejemnik FTTH AGC CATV je osrednja terminalska naprava v sodobnih omrežjih Fiber{0}}to-the-Home (FTTH), ki služi dvojni vlogi »prevajalnika optičnega signala« in »stabilizatorja signala«. Njegovo osrednje poslanstvo je učinkovito in zanesljivo ločevanje in pretvorba sestavljenega optičnega valovanja,-ki prenaša visoko-hitre internetne podatke in visoko{6}}kakovostne televizijske signale, ki se prenašajo po enem vlaknu-, v električne signale, ki jih lahko neposredno uporablja standardna oprema v gospodinjstvu. Sledi obsežna in-poglobljena predstavitev njegovih tehničnih podrobnosti, delovnih mehanizmov in pomena.
I. Osnovna funkcija in pozicioniranje
V tipičnem omrežju Triple{0}}play FTTH mora enojno vlakno sočasno prenašati:
Podatkovni signal navzdol:Običajno uporablja valovno dolžino 1490 nm za dostop do interneta, VoIP itd.
Podatkovni signal navzgor:Običajno z uporabo valovne dolžine 1310 nm za podatke o nalaganju uporabnikov.
Video signal CATV navzdol:Običajno uporablja valovno dolžino 1550 nm za prenos analognih in digitalnih televizijskih programov.
TheFTTH AGC CATV sprejemnikje posebej odgovoren za obdelavo CATV video signala valovne dolžine 1550 nm. Natančno izloči ta optični signal iz vlakna, ga pretvori v radiofrekvenčni (RF) električni signal in ga prek koaksialnega kabla oddaja na televizorje ali sprejemnike-. Je vgrajen-Samodejni nadzor ojačanja (AGC)je ključnega pomena za zagotavljanje uporabniške izkušnje. Samodejno kompenzira nihanja vhodne optične moči, ki jih povzročajo dejavniki, kot so razdalja vlaken, upogibanje ali spremembe temperature okolja, s čimer zagotavlja, da raven RF signala, ki se izhodi na TV, ostane nespremenjena. To prepreči težave s sliko, kot so sneg, mozaični vzorci ali prekinitve.
II. Po-poglobljena analiza ključnih komponent in tehnologij
1. Optični sprednji-end in filter WDM
Natančno filtriranje:Naprava vključuje visoko zmogljiv-filtr za multipleksiranje valovne dolžine (WDM). Njegove značilnosti pasovnega pasu so visoko optimizirane za valovno dolžino 1550 nm, kar omogoča natančno ločevanje optičnega signala CATV 1550 nm od mešanih optičnih signalov 1310/1490/1550 nm z zelo nizko vstavljeno izgubo in preslušavanjem. Zagotavlja tudi, da optični signali podatkovnega kanala prehajajo brez izgube (do naslednjega ONU/optičnega modema za obdelavo).
Fotodetektor (PIN ali APD):To je "oko" sprejemnika. Pretvori ločeni optični signal 1550 nm v šibek električni signal. Za scenarije-velike{3}}razdalje in visoke{4}}vhodne moči se lahko uporabi lavinska fotodioda (APD) zaradi njenega notranjega ojačanja in večje občutljivosti.
2. Natančno delovanje sistema za samodejno uravnavanje ojačanja (AGC).
Sistem AGC je »inteligentno srce« celotne naprave, ki deluje kot neprekinjena povratna-zanka:
Zaznavanje signala:Sistem nenehno spremlja nivo RF signala po fotoelektrični pretvorbi in začetni ojačanju.
Primerjava in ustvarjanje napak:Za izračun vrednosti napake primerja zaznano raven signala s prednastavljeno, idealno referenčno ravnjo.
Dinamična prilagoditev ojačanja:Ta signal napake poganja ojačevalnik s spremenljivim ojačanjem (VGA) ali nadzoruje prednapetost fotodetektorja. Če se vhodna optična moč zmanjša (npr. na -8 dBm), AGC ukaže povečanje ojačanja. Če se vhodna optična moč poveča (npr. na +2 dBm), ustrezno zmanjša ojačanje.
Stabilen izhod:S to dinamično prilagoditvijo se lahko ne glede na to, kako se vhodna optična moč spreminja v določenem širokem razponu (npr. +2 dBm do -8 dBm), vzdržuje končna raven izhodnega RF signala (npr. nominalno 65 dBµV) z visoko stabilnostjo, običajno znotraj napake ±1 dB. To popolnoma odpravi težave s kakovostjo slike, ki jih povzročajo nihanja signala.
3. RF obdelava in izhodni modul
Več{0}}stopenjsko ojačanje in izenačevanje:Potem ko ga krmili glavni AGC, signal vstopi v nadaljnjo RF ojačevalno verigo, da se doseže zadostna zmogljivost izhodnega pogona. Napredni modeli lahko vključujejo tudiSamodejni nadzor naklona (ASC), ki lahko samodejno kompenzira diferencialni odziv vlakna na RF-podnosilce različnih frekvenc, kar zagotavlja ravnost po celotni pasovni širini TV-frekven (npr. 47–1000 MHz ali več).
Izhodna vrata in izolacija:Običajno zagotavlja 1 do 4 RF izhodna vrata (npr. priključke tipa F-) z visoko izolacijo za zmanjšanje motenj med več izhodi. Vrata imajo dobro zaščito pred udarom strele in elektrostatično razelektritvijo (ESD).
4. Strukturna zasnova in okoljska prilagodljivost
Robustno ohišje:Običajno uporablja-ohišje iz tlačne litine iz aluminijeve zlitine, ki služi trojnim funkcijam odvajanja toplote (učinkovito črpanje toplote iz notranjih ojačevalnikov), elektromagnetnega ščita (EMI) (preprečevanje zunanjih motenj in notranjega uhajanja signala) in mehanske zaščite.
Za-zaščita pred vremenskimi vplivi:Zunanji ali notranji/zunanji modeli imajo visoko stopnjo odpornosti proti vodi in prahu (npr. ocena IP65), ki lahko prenesejo težka okolja, kot so močan mraz, visoke temperature in visoka vlažnost, kar zagotavlja dolgoročno-zanesljivo delovanje.
Prilagodljiva namestitev:Kompaktna zasnova podpira stensko-montažo,-montažo na steber ali postavitev na namizje, prilagajanje različnim namestitvenim točkam v domu (npr. informacijska škatla, poleg TV omarice).
III. Od-do-poteka dela v omrežju FTTH
Vbrizgavanje signala:Optični signal CATV valovne dolžine 1550 nm iz operaterjeve glavne enote je kombiniran s podatkovnimi optičnimi signali 1490/1310 nm iz centralne pisarne OLT v zunanjem združevalniku WDM ali optičnem ojačevalniku. Kombinirani signal se prenaša preko hrbteničnih in distribucijskih omrežnih vlaken do naročnikovih prostorov.
Ločevanje signala:Optično vlakno se najprej poveže z optičnim razdelilnikom (če je prisoten), nato pa z opremo v prostorih stranke. Tukaj so vhodna vrataFTTH AGC CATV sprejemniksprejema mešani optični signal. Njegov notranji filter WDM najprej "odstrani" optični signal CATV 1550 nm in ga usmeri na pot sprejemnika CATV. Preostali optični signali 1310/1490 nm se oddajajo prek ločenega kabla v optično omrežno enoto (ONU) za obdelavo internetnih in glasovnih storitev.
Fotoelektrična pretvorba in stabilizacija:Odstranjeni optični signal 1550 nm fotodetektor pretvori v RF električni signal. Vezje AGC deluje v realnem-času in zagotavlja, da tudi če optična moč rahlo niha zaradi vremenskih sprememb ali natančne-nastavitve omrežja, moč pretvorjenega RF signala ostane nespremenjena.
Porazdelitev signala:Stabiliziran in ojačan RF-signal visoke kakovosti se prek koaksialnega kabla distribuira do različnih televizorjev ali sprejemnikov-set top box po vsem domu, kar uporabnikom omogoča gledanje jasnih TV-programov-brez utripanja v živo.
IV. Povzetek osnovnih prednosti in vrednosti
Vrhunska stabilna uporabniška izkušnja:Tehnologija AGC deluje kot nevidni varuh, ki popolnoma izniči nihanja signala, ki jih uporabniki ne opazijo, in zagotavlja dosledno jasne slike.
Visoka pasovna širina in združljivost v prihodnosti:Podpira RF pasovne širine do 1 GHz ali celo 1,2 GHz, kar zagotavlja dovolj prostora za 4K/8K Ultra HD TV, več interaktivnih kanalov in prihodnje nadgradnje storitev.
Poenostavljeno omrežje in prihranki pri stroških:Prenos vseh storitev po enem samem vlaknu bistveno zmanjša operaterjevo kompleksnost kabliranja in operativne stroške. Za uporabnike visoka integracija naprave prihrani prostor in poenostavi namestitev.
Izjemna zanesljivost in vzdržljivost:Industrijska -zasnova in popolnoma zaprta konstrukcija zagotavljata 24/7 neprekinjeno stabilno delovanje z zelo dolgim srednjim časom med napakami (MTBF), kar znižuje skupne stroške lastništva v njegovem življenjskem ciklu.
Plug{0}}and-Play in priročno vzdrževanje:Naprava običajno ne zahteva zapletene konfiguracije polja, saj se izhodna raven samodejno stabilizira. Sistemi za spremljanje omrežja lahko na daljavo spremljajo njegov status prek nosilnega vala ali drugih sredstev, kar olajša opozarjanje in lokalizacijo napak.
TheFTTH AGC CATV sprejemnikje veliko več kot preprost »optični{0}}pretvornik-električni«. To je zapleten podsistem, ki združuje napredno optično filtriranje, natančno fotoelektrično pretvorbo, inteligentno krmiljenje z zaprto{3}}zanko in robustno industrijsko zasnovo. Je ključna povezava pri zagotavljanju brezhibne dostave visoko-kakovostnih video storitev v "zadnjih stotih metrih" optičnega omrežja-do--doma, ki tiho zagotavlja, da lahko milijoni gospodinjstev uživajo v stabilnih, jasnih in bogatih televizijskih storitvah. Je nepogrešljiva inteligentna terminalska naprava v sodobnih polnih optičnih dostopovnih omrežjih.
