V današnji dobi-osredotočenosti na podatke, od baznih postaj 5G do medsebojnih povezav podatkovnih centrov in video prenosa visoke-ločljivosti, so vse informacijske avtoceste odvisne od osrednje komponente: optičnega oddajnika.
Kot "izhodišče" optičnega komunikacijskega sistema je optični oddajnik odgovoren za pretvorbo električnih signalov v optične signale in njihovo spajanje v optično vlakno. Ta članek obravnava tehnična načela, ključne komponente, osnovne specifikacije in industrijske tehnološke trende optičnih oddajnikov za obdobje 2024–2025.
1. Kaj je anOptični oddajnik?
Optični oddajnik je elektro{0}}naprava za optično pretvorbo. Na fizičnem nivoju je njegov operativni tok dela mogoče povzeti v treh korakih:
Obdelava vnosa:Sprejema električne signale iz omrežne opreme (kot so stikala in usmerjevalniki).
Elektro{0}}optična pretvorba:Modulira svetlobni vir (lasersko diodo ali LED) prek pogonskega vezja, pri čemer pretvarja bite 0/1 električnega signala v svetlobne impulze, ki predstavljajo stanja vklopa/izklopa ali spremembe faze.
Izhod sklopke:Učinkovito vbrizga svetlobo v optično vlakno (eno-način ali več-način) z uporabo leč ali tehnik neposrednega spajanja.

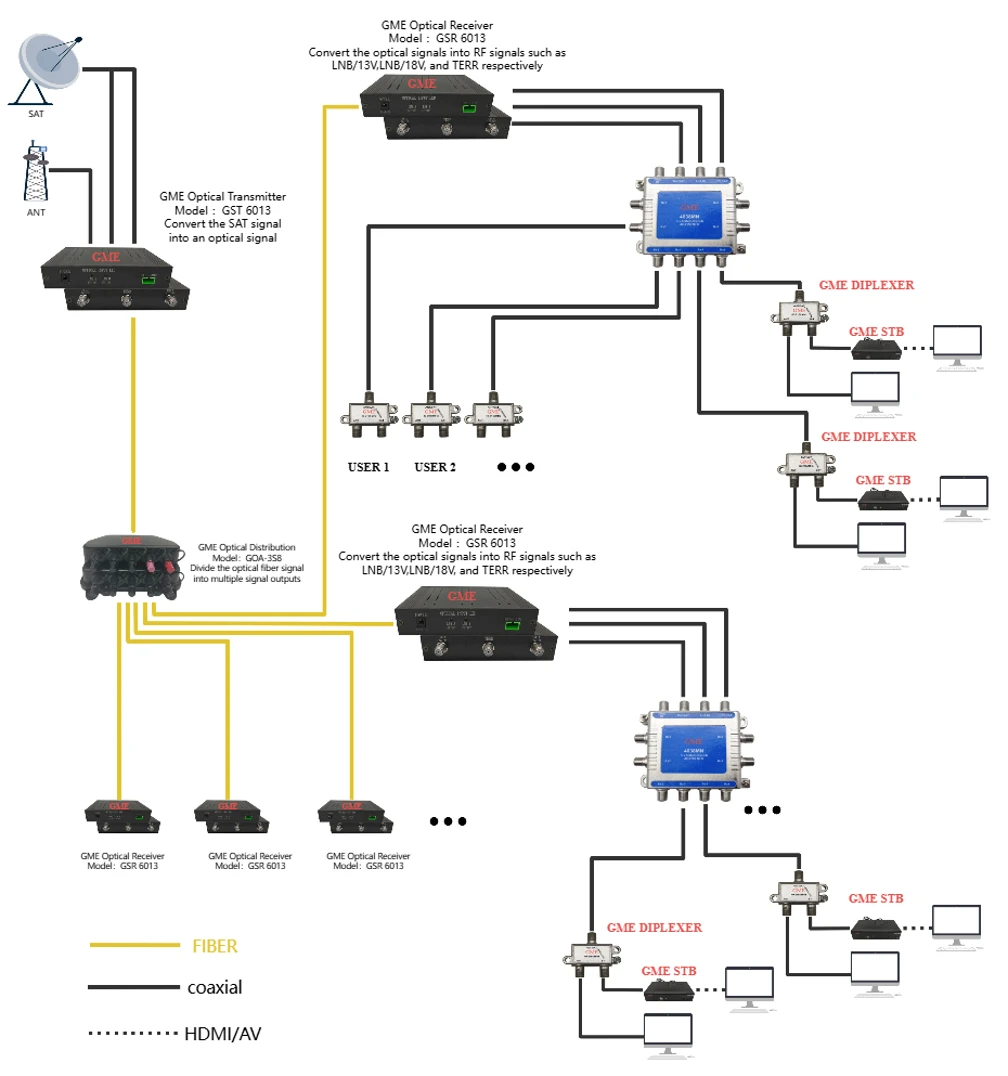

Odvisno od scenarija uporabe so oddajniki običajno pakirani znotraj vtičnih optičnih modulov (kot so SFP, QSFP-DD, OSFP) ali kot del video optičnih oddajnikov-razreda radiodifuzije in analognih optičnih prenosnih sistemov.
2. Analiza osnovnih tehnoloških komponent
Visoko{0}}zmogljivi optični oddajnik je v glavnem sestavljen iz naslednjih treh delov, ki predstavljajo znaten del tehničnih težav in stroškov:
2.1 Vir svetlobe: VCSEL, FP, DFB in EML
Vir svetlobe določa valovno dolžino, moč in razdaljo prenosa oddajnika.
VCSEL (navpični-površinski-sevalni laser):Prevladuje nad-razdaljami (znotraj 100 metrov) v več-načinskih aplikacijah, kot so optični moduli SR (Short Range) v podatkovnih centrih. Prednosti vključujejo nizko porabo energije, nizke stroške in enostavno-integracijo nizov v velikem obsegu.
FP (Fabry-Perotov laser):Uporablja se za zgodnje-aplikacije na kratke-do-srednje razdalje; ki se trenutno postopno opušča pri-hitrostopenjskih aplikacijah v korist laserjev DFB.
DFB (laser s porazdeljeno povratno informacijo):Delovni konj za eno-načinski prenos. Z vgrajeno-rešetko doseže izhod v enem vzdolžnem načinu, kar ima za posledico ozko spektralno širino črte in nizko disperzijsko kazen, primerno za razdalje od 10 km do 80 km v omrežjih podzemne železnice in-glavnih linijah za dolge razdalje.
EML (elektro{0}}absorpcijski modulirani laser):Trenutno glavna izbira za visokohitrostna hrbtenična omrežja 400G/800G. Vključuje laser z elektro-absorpcijskim modulatorjem, s čimer premaga učinek "čirpanja", povezan z neposredno moduliranimi laserji (DML) pri visokih frekvencah, in podpira hitrosti posamezne-valovne dolžine 100 Gbps in več.
2.2 Vozniško vezje
Laserske diode zahtevajo stabilen prednapetostni in modulacijski tok. Gonilniški čipi v-hitrostnih oddajnikih zahtevajo visoko linearnost (zlasti za modulacijo PAM4) in nizko porabo energije. Ko se hitrost poveča na 112 Gbps in celo 224 Gbps, je zasnova gonilnikovega čipa postala kritično ozko grlo, ki omejuje zmogljivost oddajnika.
2.3 Embalaža in optična povezava
Natančnost pakiranja oddajnikov mora doseči pod-mikronske ravni. Pri oddajnikih s silicijevo fotoniko (Silicon Photonics) se tehnologija flip-chip pogosto uporablja za integracijo laserskega čipa s fotonskim čipom na osnovi silicija-, pri čemer se svetloba poveže v valovod prek robne sklopke ali mrežne sklopke.
3. Ključni kazalniki uspešnosti
Pri ocenjevanju ozoptični oddajniki, se morajo inženirji osredotočiti na naslednje ključne parametre:
Valovna dolžina:850 nm (več-način), 1310 nm (ničelna disperzija), 1550 nm (najmanjša izguba). Tehnologiji CWDM in DWDM uporabljata več valovnih dolžin med 1260 nm in 1650 nm za multipleksiranje z delitvijo valovnih dolžin.
Izhodna optična moč:Običajno merjeno v dBm. Daljše razdalje prenosa zahtevajo večjo izhodno moč, ki mora biti pod pragom nelinearnega učinka optičnega vlakna.
Razmerje izumrtja (ER):Razmerje med povprečno optično močjo za logično "1" in logično "0". Višje razmerje ekstinkcije ima za posledico boljše razmerje-in-šumom na sprejemniku in nižjo stopnjo bitnih napak (BER).
Diagram oči:Intuitivna metrika za kakovost signala. Pri visoko-preskušanju oddajnika mora očesni diagram ustrezati standardom IEEE ali specifikacijam MSA (Multi-Source Agreement) maske za oči, kar zagotavlja minimalno odvečno tresenje in šum.
Sredinska valovna dolžina in spektralna širina:Za sisteme DWDM se mora valovna dolžina oddajnika zakleniti na mrežo, ki jo določa ITU-T. Ožja spektralna širina poveča toleranco na kromatsko disperzijo.
4. Industrijski trendi: razvoj od 400G do 1,6T
Zaradi eksponentne rasti povpraševanja po pasovni širini zaradi usposabljanja modelov AI in računalništva v oblaku,optični oddajniktehnologija doživlja spremembe brez primere:
4.1 Prihod dobe ene-valovne 200G
Optični moduli 800G se trenutno uvajajo v velikem obsegu, interno pa uporabljajo arhitekture oddajnikov, kot sta 8x100Gbps ali 4x200Gbps. Vodilni proizvajalci v panogi razvijajo eno-valovne 200G EML in silicijeve fotonske modulatorje, ki utirajo pot optičnim modulom 1,6T.
4.2 Pospešena komercializacija silicijeve fotonike
Tradicionalni diskretni oddajniki (DFB z ločenim modulatorjem) se soočajo z ozkimi grli pri stroških in visoki-gostoti integracije. Silicijeva fotonika izkorišča postopke CMOS za integracijo modulatorjev na silicijevem substratu v kombinaciji z zunanjimi ali hibridnimi-integriranimi laserji III-V, kar dosega visoko-izkoristek, nizko-stroškovno-fotonsko integracijo-.
4.3 Optika z linearnim pogonom (LPO) in Co-packaged Optics (CPO)
Za zmanjšanje porabe energije v računalniških centrih AI se pojavlja tehnologija LPO. LPO oddajniki odpravljajo tradicionalni DSP (digitalni signalni procesor) in uporabljajo linearne pogonske čipe za neposredno poganjanje laserja, kar zmanjša porabo energije za približno 50 %. Če pogledamo naprej, je cilj tehnologije CPO zapakirati optične oddajnike skupaj s preklopnim čipom, s čimer bi bistveno rešili vprašanje visokofrekvenčne izgube električnega signala v sledovih PCB.
4.4 Preboj na področju tank{1}}plastnega litijevega niobata (TFLN)
V prizadevanju za večjo pasovno širino in nižjo porabo energije so tanko{0}}slojni litijevi niobatni modulatorji postali žarišče raziskav. Ponujajo vrhunsko linearnost in visoko pasovno širino v primerjavi s silicijevimi fotonskimi in InP modulatorji, zaradi česar igrajo pomembno vlogo v oddajnikih naslednje-generacije 1,6T/3,2T.
5. Zaključek
Optični oddajnik ni samo fizična izhodiščna točka optičnih komunikacij, temveč tudi "jedrni motor", ki določa pasovno širino omrežja, razdaljo prenosa in stroške sistema.
Za industrijske uporabnike je pri izbiri rešitev optičnega oddajnika bistveno, da pogledajo dlje od parametra "hitrost". Celovita ocena bi morala vključevati:
Scenarij uporabe:Medsebojno povezovanje na-kratke razdalje v podatkovnih centrih v primerjavi z-telekomunikacijskimi hrbteničnimi omrežji na dolge razdalje.
Struktura stroškov:Rešitve VCSEL so primerne za velike-aplikacije na kratke-razdalje; EML in silicijeva fotonika sta primerni za visoko-zmogljive scenarije.
Zanesljivost dobavne verige:Zmogljivosti za-hitre laserske čipe ostajajo majhne. Izbira proizvajalcev z neodvisnimi zmogljivostmi raziskav in razvoja čipov ali stabilnimi dobavnimi verigami je ključnega pomena.
Z eksplozijo povpraševanja po računalniški moči umetne inteligence industrija optičnih komunikacij prehaja iz tradicionalnega modela "optike za pogon električne energije" v novo obdobje "omrežij, ki definirajo optiko". Kot izhodišče optičnega omrežja bo vsak tehnološki preskok v optičnih oddajnikih določil zgornjo mejo pasovne širine za naslednjo generacijo digitalne in inteligentne infrastrukture.
