V sodobnih širokopasovnih dostopovnih omrežjih,FTTH (optika do doma)je postala prevladujoča rešitev za uvajanje. Ker povpraševanje potrošnikov po videu visoke-ločljivosti, interaktivni televiziji in hitrem-internetu še naprej narašča,AGC CATV sprejemnik (sprejemnik za kabelsko televizijo s samodejnim nadzorom ojačanja)igra vedno bolj kritično vlogo v sistemih FTTH. Ta članek nudi obsežen pregled delovnih načel, tehničnih prednosti, scenarijev uporabe in trendov v panogi FTTH AGC CATV sprejemnika-, ki bralcem pomaga v celoti razumeti to bistveno omrežno komponento.
Kaj je FTTH AGC CATV sprejemnik?

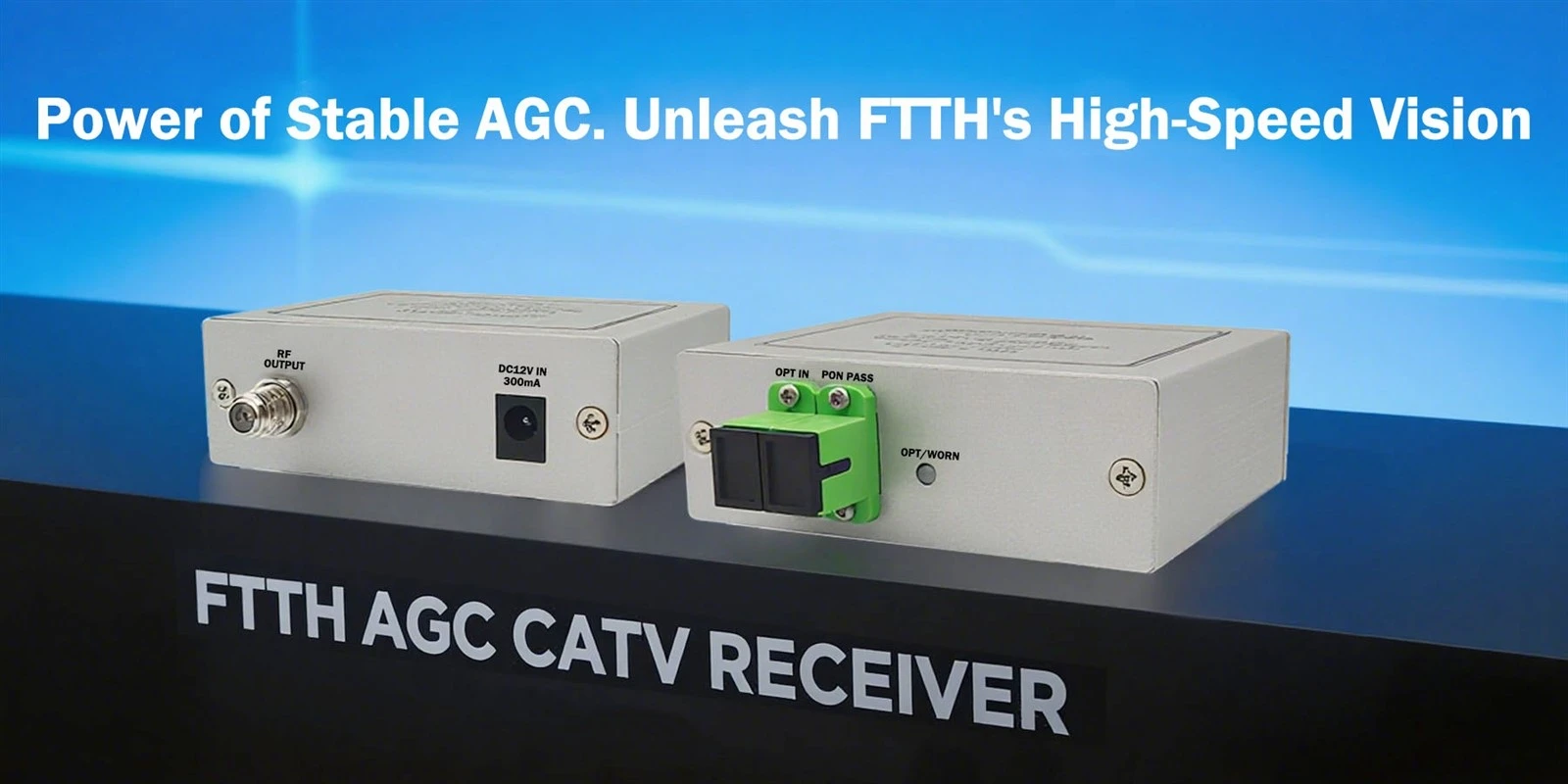

AnFTTH AGC CATV sprejemnikje specializirana naprava za sprejem RF (radiofrekvenčnega) signala, zasnovana za optična-do--domača omrežja. Analogne ali digitalne signale CATV, ki se prenašajo po optičnih vlaknih, pretvori nazaj v RF signale, ki so združljivi z distribucijo koaksialnih kablov, kar omogoča dostavo napravam končnih-uporabnikov, kot so sprejemniki in televizorji.
Izraz "AGC" pomeniSamodejni nadzor ojačanja, tehnika dinamičnega ojačanja signala, ki zagotavlja stabilne ravni izhodnega signala-tudi ko vhodna optična moč niha-in s tem ohranja visoko-kakovosten video prenos.
Kako deluje: poenostavljen pregled
Optični sprejem signala: Naprava sprejema optične signale CATV navzdol (običajno pri valovni dolžini 1550 nm) prek standardnih optičnih vmesnikov, kot je SC/APC, od OLT (Optical Line Terminal) ali optične distribucijske točke.
Opto-elektronska pretvorba: Vgrajen fotodetektor PIN ali APD pretvori optični signal v električni signal.
AGC obdelava: vezje za samodejno krmiljenje ojačenja dinamično prilagodi ojačenje ojačevalnika na podlagi vhodne optične moči in stabilizira izhodni nivo RF znotraj standardnih razponov (npr. 75 ± 3 dBµV).
RF izhod: Obdelan RF signal je dostavljen prek konektorja tipa F- v uporabnikovo-domače koaksialno distribucijsko omrežje.
Zakaj je AGC tako kritičen?
Pri uvedbah FTTH v-resničnem svetu lahko spremembe v dolžini optične povezave, razmerjih delitve in temperaturi okolja povzročijo znatne razlike v prejeti optični moči med uporabniškimi končnimi točkami. Brez AGC:
Nizka optična moč→ Zmanjšano razmerje-in-šumom → Video sneg ali pikselizacija;
Visoka optična moč→ Nasičenost ojačevalnika → Popačenje signala in intermodulacijske motnje.
Sprejemnik CATV, ki podpira AGC-, samodejno kompenzira ta nihanja,močno izboljša robustnost sistema in zagotovi dosledno uporabniško izkušnjo-še posebej pomembno v velikih-razdeljenih omrežjih PON (npr. 1:64 ali višje).
Ključne tehnične specifikacije in izbirna merila
| Parameter | Tipična vrednost/razpon | Opombe |
|---|---|---|
| Vhodna valovna dolžina | 1550 nm | Združljiv z ojačevalniki EDFA |
| Razpon optične vhodne moči | -10 do +2 dBm (učinkovito območje AGC) | Zaželen je širši razpon |
| RF izhodna raven | 75 ± 3 dBµV | Ustreza standardom, kot je GY/T 106-1999 |
| Frekvenčno območje | 47–862 MHz ali 54–1002 MHz | Podpira celoten spekter kanalov CATV |
| C/N (razmerje med nosilcem in -šumom) | Večji ali enak 50 dB | Ključni pokazatelj kakovosti signala |
| CSO/CTB | Manjše ali enako -65 dBc | Meri nelinearno popačenje |
Pri izbiri sprejemnika dajte prednost dinamičnemu razponu AGC, enakomernosti izhoda, zanesljivosti in podpori za protokole za daljinsko upravljanje (npr. SNMP ali TR-069).
Scenariji uporabe
Omrežja Triple{0}}Play FTTH: Istočasno zagotavljanje podatkovnih, glasovnih in CATV storitev;
Nadgradnje vlaken HFC omrežja: Zamenjava starih koaksialnih ojačevalnikov za povečanje pasovne širine in pokritosti;
Nova stanovanjska naselja / pametne skupnosti: standardno nameščeno v-domačih zaključnih enotah;
Hoteli, apartmajska naselja (MDU): Centralizirana uvedba zmanjša operativne stroške.
Industrijski trendi in prihodnost
Evolucija v smeri DOCSIS 4.0 in 10G-PON: Sprejemniki morajo podpirati višje pasovne širine in napredne modulacijske sheme;
Inteligentno daljinsko upravljanje: integracija z IoT moduli za-poročanje o stanju v realnem času in predvideno vzdrževanje;
Miniaturizacija in nizka poraba energije: izpolnjevanje zahtev glede estetike in energetske-učinkovitosti v stanovanjskih okoljih;
Podpora za oddajanje 4K/8K Ultra-HD: Zahteva izboljšana razmerja C/N in zmogljivost linearnosti.
