Uvod
Ko postajajo omrežja optična-do--doma (FTTH) svetovni standard za-hitrostne širokopasovne povezave, je razumevanje kritičnih komponent, ki zagotavljajo njihovo delovanje, bistveno za operaterje. Med temi jeFTTH optični sprejemnikigra ključno vlogo pri zagotavljanju brezhibnih video, glasovnih in podatkovnih storitev končnim-uporabnikom. Ta objava v spletnem dnevniku se poglobi v osnove optičnih sprejemnikov FTTH, njihove tehnične specifikacije in zakaj so pomembni za omrežne operaterje.
1. Kaj je optični sprejemnik FTTH?

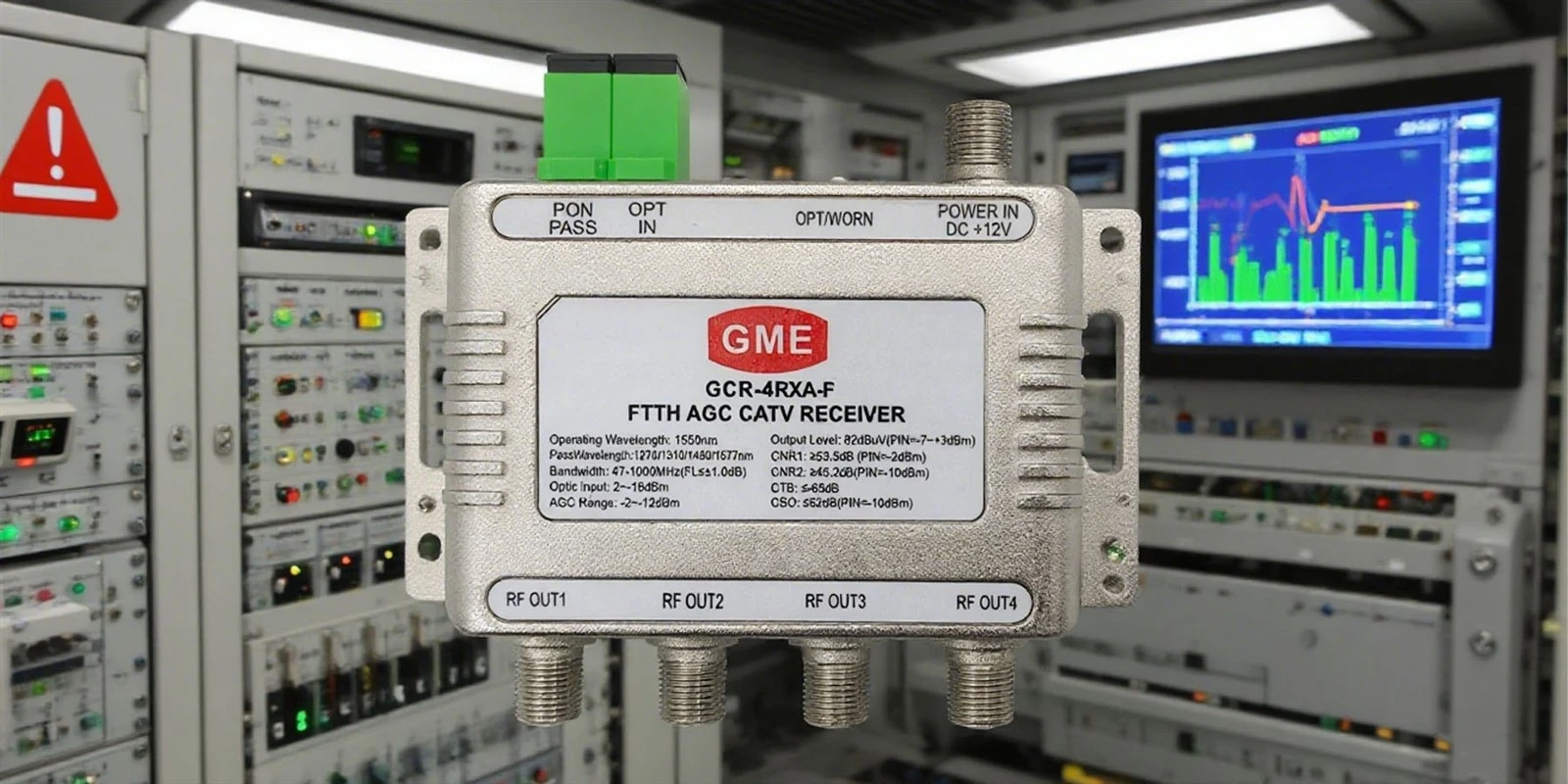

Optični sprejemnik FTTH je naprava, nameščena v prostorih uporabnika (npr. doma ali v pisarni) za pretvorbo optičnih signalov, ki se prenašajo po optičnih kablih, v električne signale za distribucijo po koaksialnih kablih ali omrežjih Ethernet. Služi kot most med pasivnim optičnim omrežjem (PON) in napravami,-obrnjenimi k strankam (npr. sprejemniki,-top boxi, usmerjevalniki ali televizorji).
Ključne funkcije:
Fotoelektrična pretvorba: Prevede svetlobne signale (običajno pri valovnih dolžinah 1310nm/1550nm) v RF električne signale.
Ojačitev signala: poveča moč signala, da zagotovi optimalne izhodne ravni (npr. 72–95 dBμV).
Zmanjšanje hrupa: zmanjša degradacijo signala z nizko-šumnimi ojačevalniki (pogosta je tehnologija GaAs).
2. Ključne komponente in kako delujejo
Sodobni optični sprejemniki FTTH vključujejo napredne komponente za izboljšanje zanesljivosti in zmogljivosti:
Fotodioda: Običajno fotodioda PIN, ki pretvori svetlobo v električne signale z visoko kvantno učinkovitostjo (70–90 %) in nizkim temnim tokom.
Omrežje za ujemanje impedance: Zagotavlja učinkovit prenos signala med fotodiodo in ojačevalnikom.
Niz{0}}šumni ojačevalnik (LNA): kritično za ohranjanje celovitosti signala; pogosto izdelani z uporabo GaAs čipov za minimalen hrup.
AGC-na osnovi mikroprocesorja: Samodejno prilagodi ojačanje glede na ravni vhodne moči (npr. od -18dBm do 0dBm), da stabilizira izhod.
WDM filtri: Omogočite storitve triple{0}}play (video, glas, podatki) z ločevanjem valovnih dolžin (npr. 1310 nm/1490 nm/1550 nm).
Načelo delovanja:
Optični signali vstopajo v sprejemnik prek priključka SC/APC ali FC/APC. Fotodioda jih pretvori v električne signale, ki se nato ojačajo, filtrirajo in oddajo skozi RF vrata (npr. konektorji tipa F-).
3. Tehnične specifikacije, ki bi jih operaterji morali poznati
Za operaterje je pri izbiri pravega optičnega sprejemnika potrebna pozornost na te parametre:
| Parameter | Tipična vrednost | Pomembnost |
| Razpon valovnih dolžin | 1100–1600 nm | Združljivost s PON sistemi (GPON/EPON). |
| Razpon vhodne moči | -18 dBm do 0 dBm | Določa občutljivost in dinamični razpon. |
| Izhodna raven | 72–95 dBμV | Zagotavlja zadostno moč signala za-naprave končnih uporabnikov. |
| Noise Figure (NF) | Manjši ali enak 2,5 dB | Kritično za ohranjanje kakovosti signala (CNR Večji ali enak 52 dB). |
| MER | Večji ali enak 32 dB | Bistvenega pomena za celovitost digitalnega signala (npr. za IPTV). |
| Poraba energije | <1–3 W | Red operativni stroški in toplotno upravljanje. |
4. ZakajFTTH optični sprejemnikiZadeva za operaterje
Stroškovna učinkovitost: Sodobni sprejemniki poenostavljajo povezljivost zadnje-milje in nadomeščajo drago bakreno infrastrukturo.
Preverjanje-prihodnosti: Podpira aplikacije z visoko-pasovno širino (npr. 4K/8K video, IoT) in podatkovne hitrosti do 10 Gbps.
Uporabniška izkušnja: Funkcije, kot je samodejni nadzor ojačanja (AGC), zagotavljajo stabilno delovanje kljub nihanju vhodne moči.
Integracija Triple{0}}Play: S tehnologijo WDM lahko en sprejemnik upravlja video, glas in podatke.
5. Premisleki o uvajanju
Odpornost na okolje: Izberite sprejemnike s širokimi delovnimi temperaturami (-40 stopinj do 85 stopinj) za uporabo na prostem.
Prilagodljivost AGC: Odločite se za sprejemnike s programabilnimi razponi AGC (npr. od -12dBm do -2dBm), da se prilagodite variantam omrežja.
Varnost in zanesljivost: Dajte prednost modelom s prenapetostno zaščito (npr. skladnost z IEC 1000-4-5), da preprečite poškodbe zaradi napetostnih skokov.
6. Prihodnji trendi
Miniaturizacija: Kompaktne zasnove (npr. 75 mm × 66 mm × 28 mm) za prostorsko-inštalacije.
Funkcije-varčevanja z energijo: Infrardeči senzorji za izklop neuporabljenih sprejemnikov.
Izboljšana občutljivost: Raziskovanje tehnik koherentnega sprejema za boljše delovanje.
FTTH optični sprejemnikiso nepogrešljivi za zagotavljanje visoko{0}}kakovostnih širokopasovnih storitev. Z razumevanjem njihovih tehničnih odtenkov in razvijajočih se zmogljivosti lahko omrežni operaterji optimizirajo naložbe, povečajo zadovoljstvo uporabnikov in zgradijo robustna omrežja-pripravljena na prihodnost.
