Kaj je glavni namen EDFA v omrežjih CATV FTTH?

Ta članek ponuja-poglobljeno raziskovanje osrednje vloge EDFA v omrežjih CATV FTTH-izboljšanje moči optičnega signala za doseganje-prenosa na dolge{3}}razdalje-in predstavlja, kako integrirani CATV+SAT IF sprejemniki z naprednimi tehnologijami AGC, CWDM in ultra-nizkim šumom služijo kot ključne komponente za optimizacijo delovanja omrežja.

Optični ojačevalniki igrajo ključno vlogo pri gradnji učinkovitih, stabilnih omrežij FTTH (optična-do--doma) CATV (kabelska televizija), ki lahko podpirajo obsežne podatke in video prenos visoke-ločljivosti. Med njimi je EDFA (Erbium-Doped Fiber Amplifier) ​​ena najpomembnejših naprav za optično ojačanje. Torej, kaj točno je glavni namen EDFA v omrežjih CATV FTTH in kako sodeluje s sprejemno opremo naslednje{7}}generacije? Ta članek ponuja podrobno analizo.

Osnovna funkcija EDFA v omrežjih CATV FTTH: rele in ojačanje optičnega signala

Preprosto povedano, glavni namen EDFA je neposredno ojačanje optičnih signalov, kompenzacija izgub med prenosom po vlaknih in znatno povečanje dosega signala.

V omrežju FTTH se optični signali prenašajo iz glavne enote operaterja in morajo prepotovati velike razdalje, da dosežejo domove uporabnikov. Čeprav optična vlakna sama po sebi izkazujejo nizke izgube, optična moč neizogibno oslabi z razdaljo. Ko signal oslabi čez določeno točko, ga sprejemnik-na strani uporabnika ne more več natančno prepoznati, kar povzroči prekinitev signala ali resno poslabšanje kakovosti.

EDFA deluje kot "črpalka za oskrbo z gorivom" vzdolž optične linije. Neposredno ojača optične signale, ne da bi jih pretvoril v električne signale, kar mu daje neprimerljive prednosti:

Visoka izhodna moč: zmožnost ojačanja več valovnih dolžin hkrati, kar podpira veliko število uporabnikov.

Transparenten prenos: Format- in rate-agnostic, kar zagotavlja močno združljivost.

Nizka raven hrupa: Odlična zmogljivost hrupa ohranja kakovost signala.

S strateško umestitvijo EDFA v omrežno deblo lahko operaterji zgradijo omrežja CATV, ki pokrivajo desetine ali celo stotine kilometrov, ne da bi skrbeli za slabljenje signala.

Onkraj EDFA: izzivi na robu omrežja in ključne rešitve-visokozmogljivi-sprejemniki

Medtem ko EDFA obravnava izzive prenosa po glavnem kanalu, lahko signal znova oslabi zaradi distribucije in nadaljnjega prenosa, ko doseže uporabniške dostopne točke (npr. zgradbe ali domove), in lahko vsebuje šum, ki ga povzroča EDFA. Na tej stopnji je visoko{3}}zmogljiv sprejemnik FTTH bistvenega pomena za visoko{4}}kakovosten sprejem signala in pretvorbo v »zadnjem kilometru«.

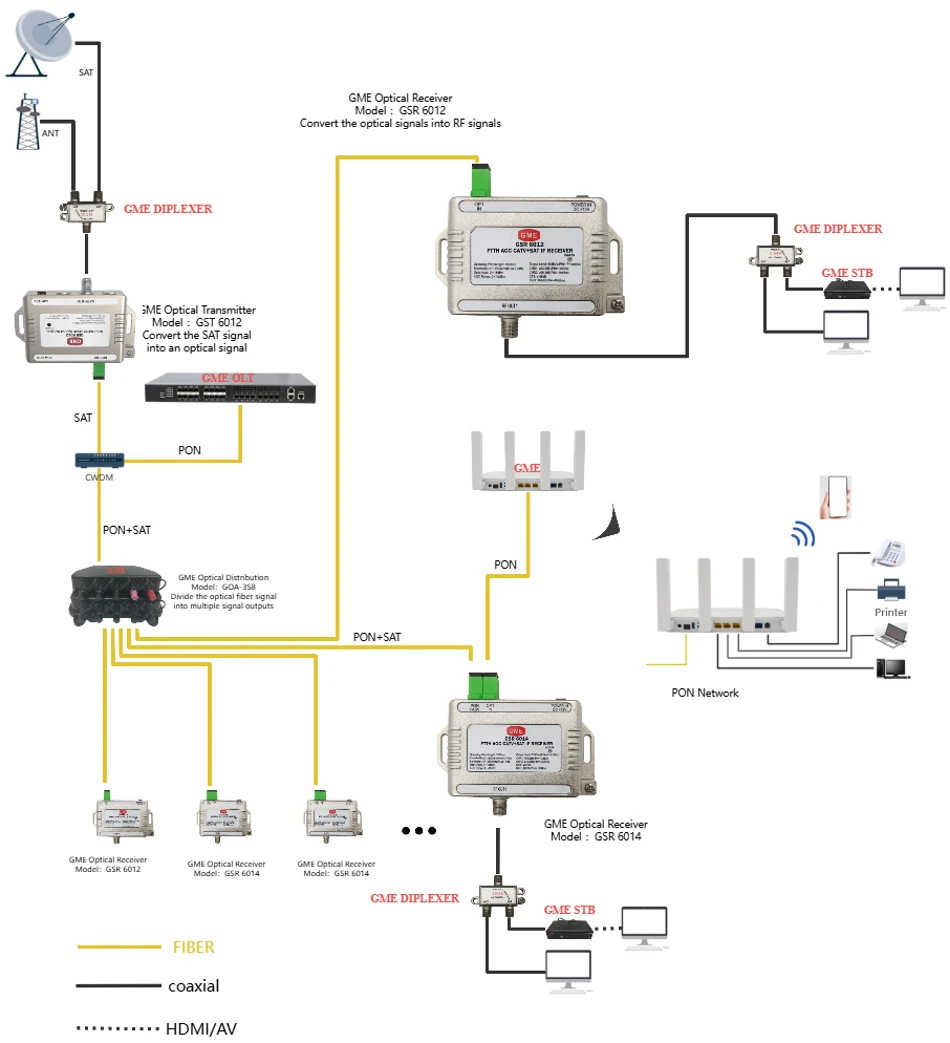

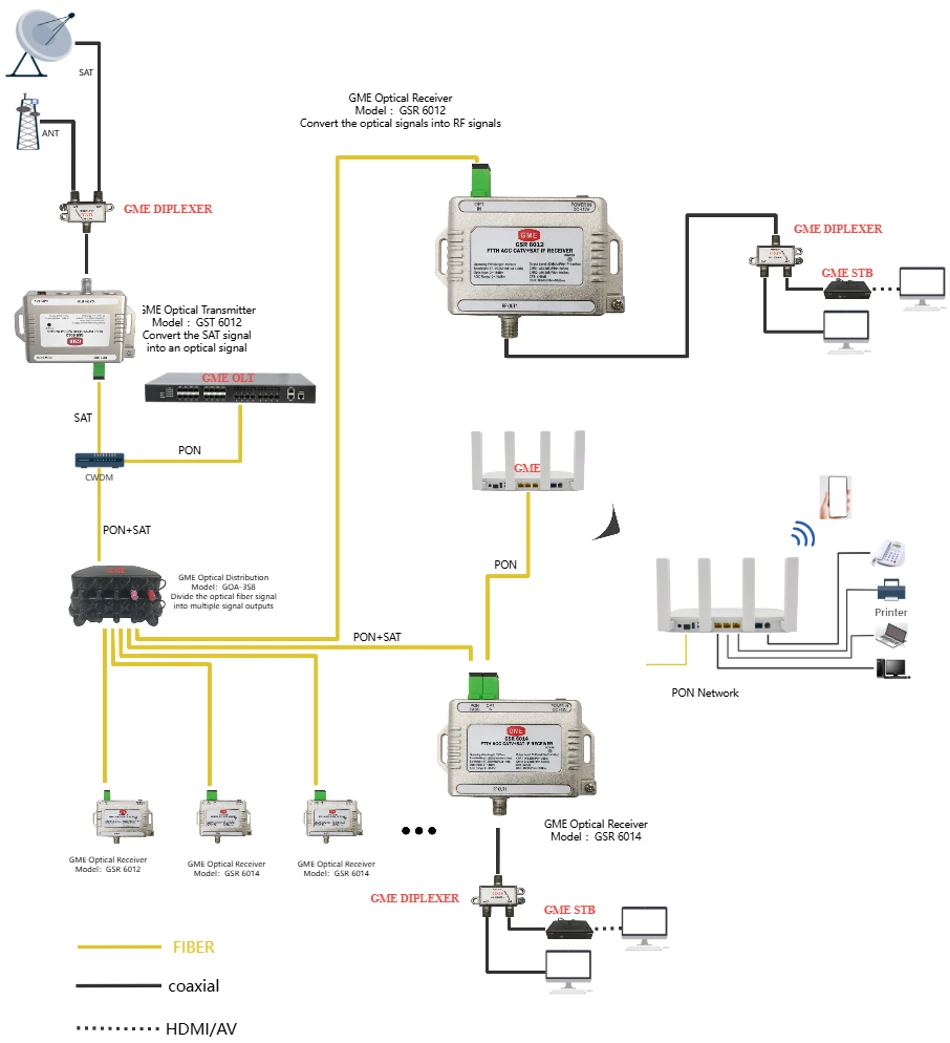

Tu nastopi integrirani AGC CATV+SAT IF RECEIVER (samodejni nadzor ojačanja CATV in satelitski IF sprejemnik) z naprednimi tehnologijami. Sprejemnik, zasnovan za sodobne storitve triple{2}}play, kot je sprejemnik z naslednjimi funkcijami, je ključnega pomena za zagotavljanje izkušnje končnega-uporabnika:

Širokopasovna podpora (45–2150 MHz): Popolnoma podpira tradicionalne RF signale CATV in satelitske IF (SAT IF) signale, ki izpolnjujejo različne zahteve glede dostopa do storitev.

Vgrajen-optični AGC: To služi kot "inteligentno zavarovanje" pred nihanji optične moči. Ko se vhodna optična moč spreminja zaradi okoljskih temperaturnih sprememb ali manjših izgub v povezavi, AGC (samodejni nadzor ojačanja) samodejno prilagodi izhodno raven in ojačanje, da zagotovi stabilen in zanesljiv izhodni signal brez ročnega posredovanja, kar znatno zmanjša operativne stroške.

Tehnologija ultra-nizkega hrupa: uporablja napredne aktivne komponente, kot so ojačevalniki GaAs, za zmanjšanje hrupa, izboljšanje razmerja med-in-šumom (CNR) in zlasti izboljšanje delovanja signalov, ojačenih z EDFA, kar zagotavlja jasnejšo kakovost videa.

Odlična linearnost in ravnost: Učinkovito zmanjša popačenje, zagotavlja enakomerno moč signala po vseh kanalih in preprečuje težave, kot so piksli ali prekinitve v določenih kanalih.

Visok{0}}linearni fotodetektor (PD) + vgrajen-CWDM: z uporabo tehnologije CWDM (Coarse Wavelength Division Multiplexing) lahko sprejema signale različnih valovnih dolžin (npr. 1550 nm CATV signale in 1490 nm/1310 nm podatkovne signale) in izvaja visoko{5}}kakovostno optično-v-električno pretvorbo prek visoko-linearnega PD, ki zagotavlja čisto vir signala za zaledno obdelavo.

Visoka izguba povratka in aplikacija z-enim vlaknom: Deluje prek eno-jedrnega eno{1}}optičnega vlakna z visoko povratno izgubo, ki zmanjšuje motnje zaradi odbitih signalov in zagotavlja stabilnost povezave.

Sinergija med EDFA in inteligentnimi sprejemniki

Če povzamemo, glavni namen EDFA vCATV FTTHomrežij je omogočanje oddaljenega, učinkovitega in-zmogljivega relejnega prenosa optičnih signalov, ki služi kot temelj za gradnjo omrežij širokega spektra. Na robu omrežja integriran sprejemnik CATV+SAT IF z optično AGC, ultra-nizkim šumom, CWDM in drugimi tehnologijami deluje kot končni varuh, ki uporabnikom zagotavlja visoko{4}}kakovostno dostavo signala. Skupaj tvorijo hrbtenico sodobnih visoko-hitrih, stabilnih in zanesljivih-optičnih širokopasovnih in videostoritvenih omrežij.

Za omrežne operaterje in proizvajalce opreme je izbira visoko{0}}zmogljivega sprejemnika z zgornjimi značilnostmi strateška odločitev za optimizacijo delovanja omrežja, povečanje zadovoljstva uporabnikov in zmanjšanje splošnih operativnih stroškov.
