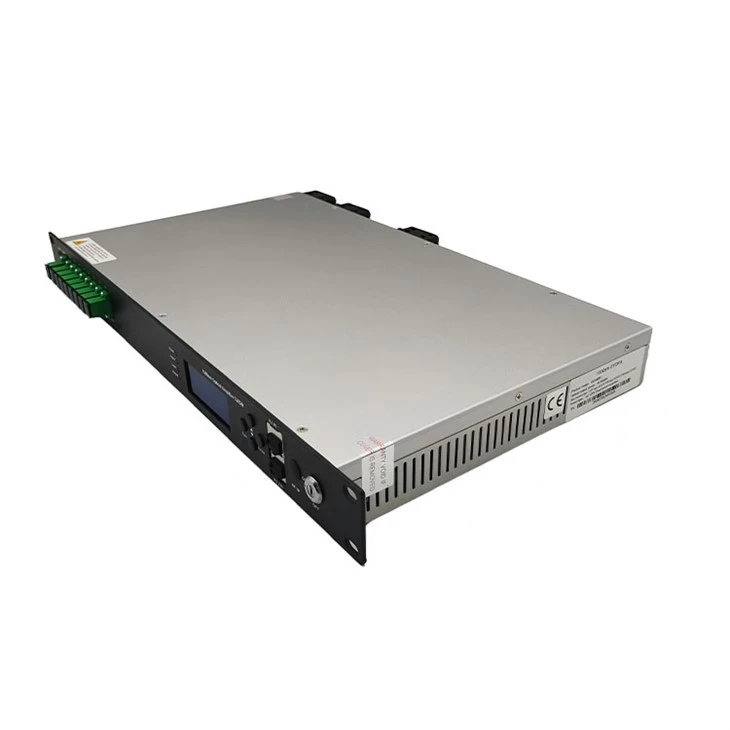

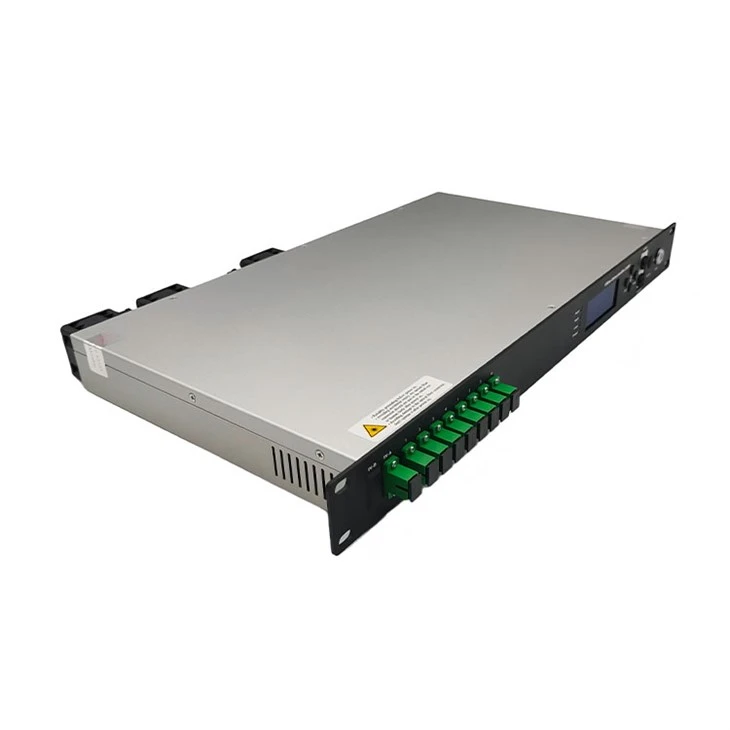

Pregled izdelka
Optični ojačevalnik GCA 6051-YZ uporablja dobro-znano visoko-zmogljivo erbijevo-iterbijevo ko-dopirano vlakno z dvojno oblogo in nizkošumni črpalni laser. Ima zanesljivo zasnovo vezja in učinkovito zasnovo odvajanja toplote. Največja skupna izhodna moč celotnega stroja lahko doseže +36dBm in podpira do 32 izhodov z izbirnim optičnim stikalom, CWDM in RF zaznavanjem. Zagotavlja programsko opremo za upravljanje omrežja protokola SNMP in upravljanje spletnega omrežja, ki je primerno za ojačan prenos 1550nm optičnega signala navzdol v omrežju FTTH.
Blok diagram
Tehnični parameter
|
Postavka |
Enota |
Parametri tehnike |
Opomba |
|
|
Delovna pasovna širina |
nm |
1545 - 1565 |
||
|
Razpon optične vhodne moči |
dBm |
-5-+10 |
||
|
Največja optična izhodna moč |
dBm |
36 |
||
|
Stabilnost izhodne moči |
dBm |
±0.5 |
||
|
Številka hrupa |
dB |
Manjše ali enako 6,0 |
Optična vhodna moč 0dBm |
|
|
Povratna izguba |
Vnos |
dB |
Večje ali enako 45 |
|
|
Izhod |
dB |
Večje ali enako 45 |
||
|
Vrsta optičnega priključka |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Večje ali enako 50 |
Pogoj preskusa v skladu z GT/T 184-2002 |
|
|
C/CTB |
dB |
Večje ali enako 63 |
||
|
C/CSO |
dB |
Večje ali enako 63 |
||
|
Napajalna napetost |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Poraba energije |
W |
Manjše ali enako 65 |
|
|
Delovno temperaturno območje |
stopnja |
-10 - +45 |
|
|
Temperaturno območje shranjevanja |
stopnja |
-30 - +70 |
|
|
Največja delovna relativna vlažnost |
% |
Največ 95 % brez kondenzacije |
|
|
Dimenzija |
mm |
437(L)×442(W)×44(H) |

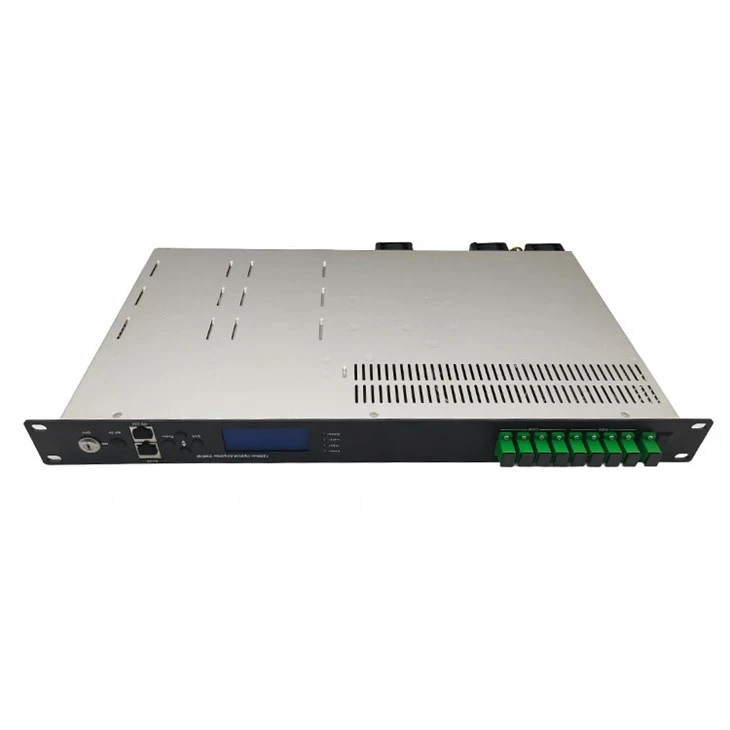

Opis sprednje plošče
|
1. Indikator napajanja: en stikalni napajalnik deluje – rumen; delujeta dva stikalna napajalnika – zeleno. |
|
2. Indikator optične vhodne moči: Ta lučka se prižge, ko je optična vhodna moč > -10dBm. |
|
3. Indikator stanja delovanja črpalke: Rdeča lučka pomeni, da črpalka ne deluje, vendar so parametri stroja normalni; utripajoča rdeča lučka pomeni, da se je stroj pokvaril, s tem povezan vzrok napake glejte meni alarma v meniju zaslona; zelena lučka pomeni, da črpalka deluje normalno |
|
4. Indikator optične izhodne moči: Ta lučka se prižge, ko je optična izhodna moč > +10dBm. |
|
5. 160×32-točkovni-matrični LCD zaslon |
|
6. Prikažite tipko za izhod ali preklic nastavitvenega menija. |
|
7. Prikažite tipko gor ali povečaj nastavitvenega menija. |
|
8. Prikažite tipko navzdol ali navzdol v nastavitvenem meniju. |
|
9. Prikažite tipko za vnos v nastavitvenem meniju. |
|
10. Tipka za preklop laserja črpalke: "ON" pomeni, da je laser črpalke odprt in "OFF" pomeni, da je laser črpalke zaprt. Pred vklopom se prepričajte, da je ključ v položaju "IZKLOP". Po opravljenem samo-testiranju obrnite ključ v položaj "ON" glede na prikazano sporočilo. |
|
11. Vhod optičnega signala |
|
12. Izhod optičnega signala |

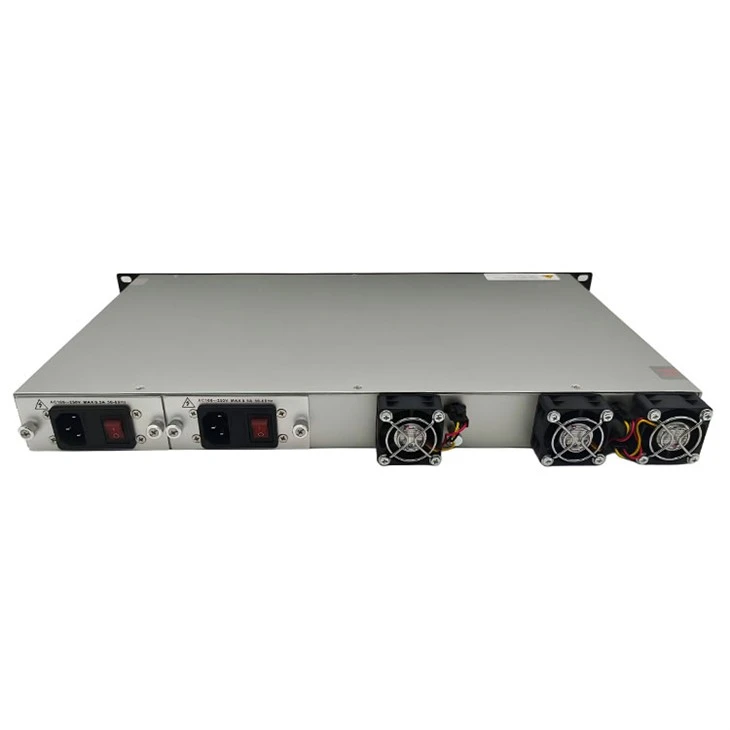

Opis zadnje plošče
|
1. Izhod ventilatorja. |
2. Vmesnik RS232. |
|
3. Vhodna vrata AC 220 V napajalnika 1. |
4. Varovalka napajanja 1. |
|
5. Stikalo za napajanje 1. |
6. Vhodna vrata AC 220 V napajalnika 2. |
|
7. Varovalka napajanja 2. |
8. Stikalo za napajanje 2. |
|
9. Ozemljitveni čep šasije |
10. LAN vmesnik |
