Lastnosti
- Zasnovan za satelitski optični sistem
- Široko delovno frekvenčno območje: 45-2150MHz
- Odlična linearnost in ravnost
- Širok razpon optične vhodne moči
- Uporaba 1-jedrnega enomodnega vlakna z visoko izgubo povratka
- Uporaba aktivnih naprav ojačevalnika GaAs
- Ultra tiha tehnologija
- Vgradi-v CWDM z uporabo visokega linearnega PD
- Vgrajena-optična funkcija AGC
Specifikacija
|
Optični parameter |
TERR+SAT-IF parameter |
||
|
Odzivnost (A/W) |
Večji ali enak 0,9 |
Frekvenčno območje |
45~2150MHz |
|
Prejmite optično moč |
-18-+3 -10-0 (AGC) |
Ravnost |
±1.5 |
|
Optična povratna izguba |
Večje ali enako 45 |
Izolacijska navzkrižna polarizacija
|
-25dB min (950~2150MHz) |
|
Valovna dolžina sprejema (nm) |
1510-1570 |
Izolacija Out to Out |
-28dB min (950~2150MHz) -14dB min (40~806MHz) |
|
Optični priključek |
SC/APC |
Stop slabljenje pasu |
15dB min Ant port@950MHz 15dB min Sat port@806MHz |
|
Drugi parameter |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Napajanje |
DC-24V |
Dimenzije |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Poraba energije (W) |
<6 |
Vhodna moč |
110~240Vac 50/60Hz |
|
Dimenzije (mm) |
143x110x28.8 |
Izhodna impedanca |
75Ω |
Večkratno stikalo FTTB

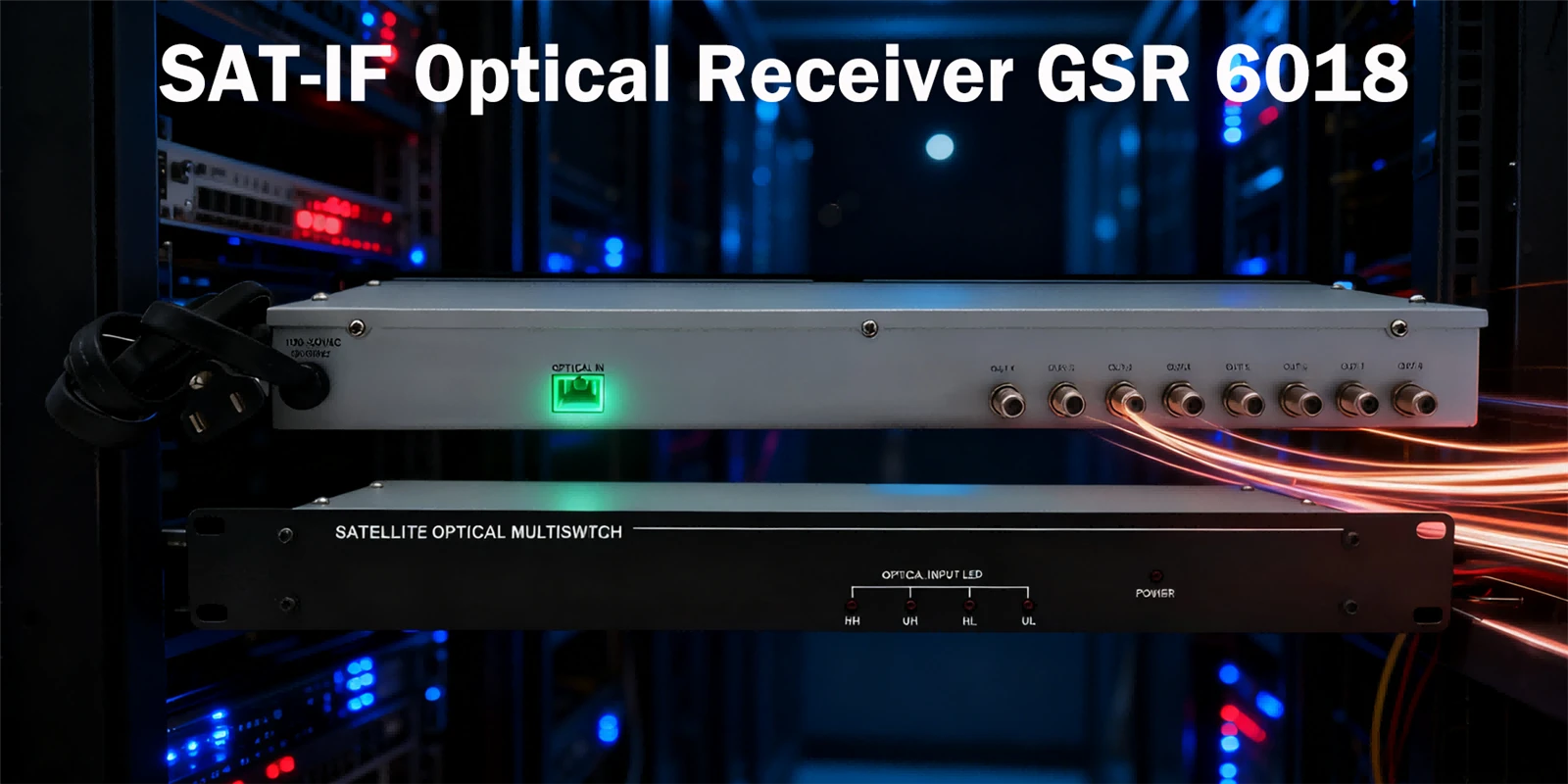

Optični sprejemnik SAT-IF je ključna naprava v satelitskih komunikacijskih sistemih, zasnovana za sprejemanje optičnih signalov in njihovo pretvorbo v satelitske srednjefrekvenčne električne signale.

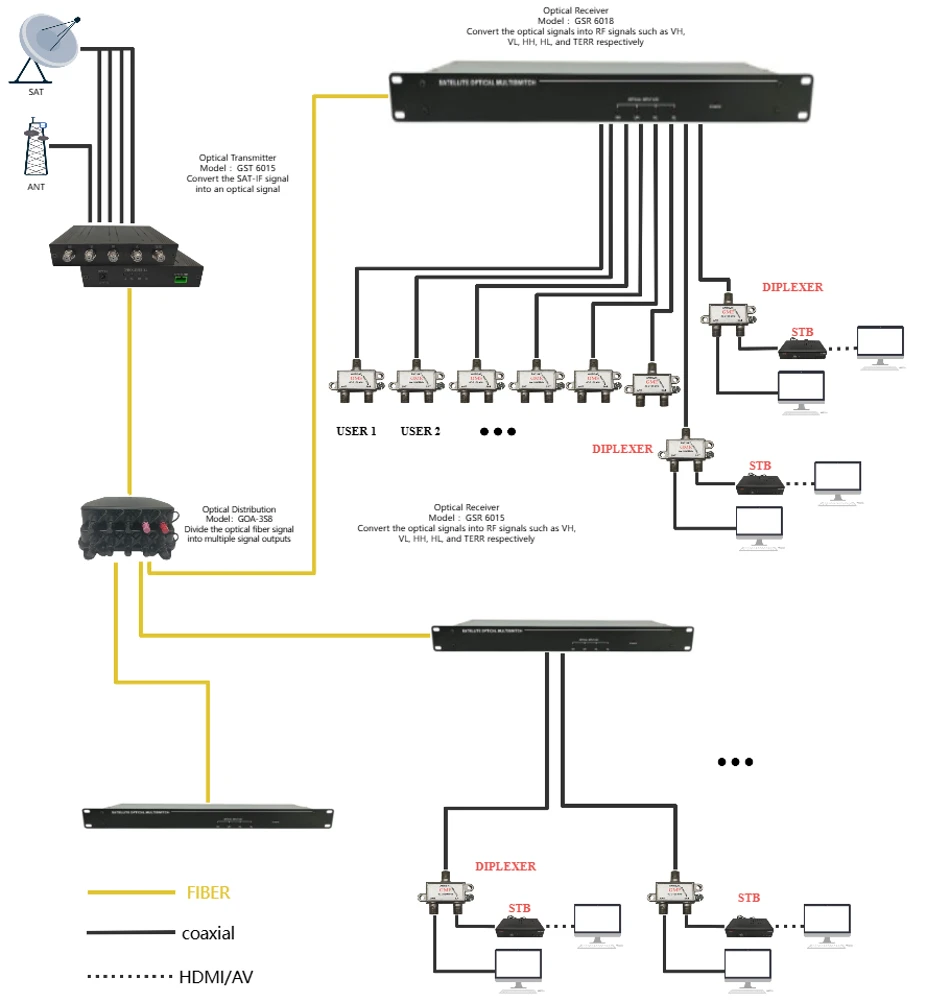

Aplikacija
