Ojačevalnik podaljškov SWM

Details

DBS, OTA, CATV, 54 do 3000 MHz linijski ojačevalnik z ojačanjem naprej in pod{2}}pasovnim pasom 2 do 42 MHz pasivnim povratkom.
Izhod stikala LNB ali DBS je razdeljen na več sob ali stanovanj, ravni signala sprejemnika pa so na oddaljenih lokacijah nizke.

Category

Ojačevalnik

Share to

Send Inquiry

Opis

DBS, OTA, CATV, 54 do 3000 MHz linijski ojačevalnik z ojačanjem naprej in pod{2}}pasovnim pasom 2 do 42 MHz pasivnim povratkom.

SITUACIJA

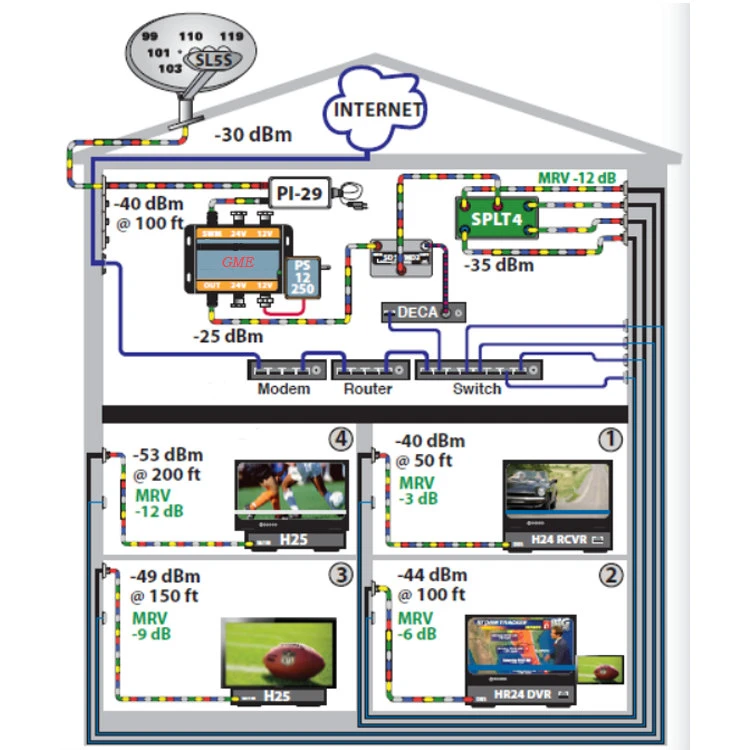

Izhod stikala LNB ali DBS je razdeljen na več sob ali stanovanj, ravni signala sprejemnika pa so na oddaljenih lokacijah nizke.

REŠITEV

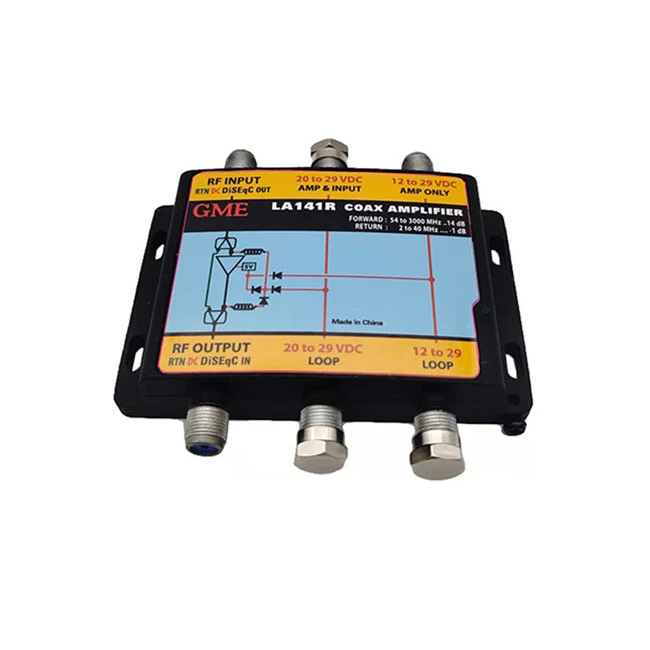

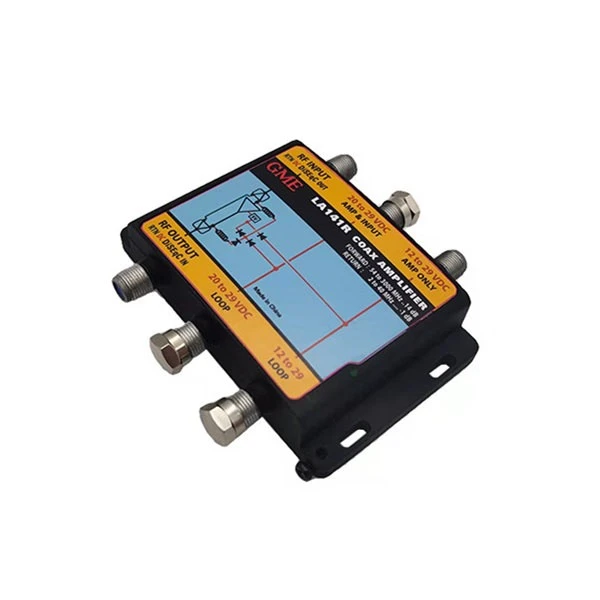

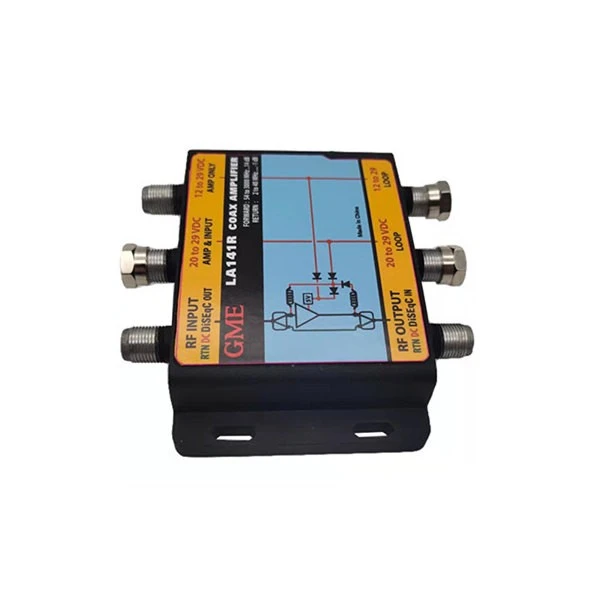

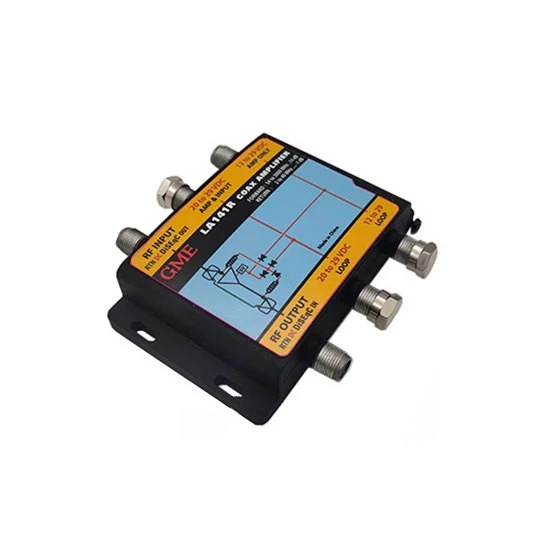

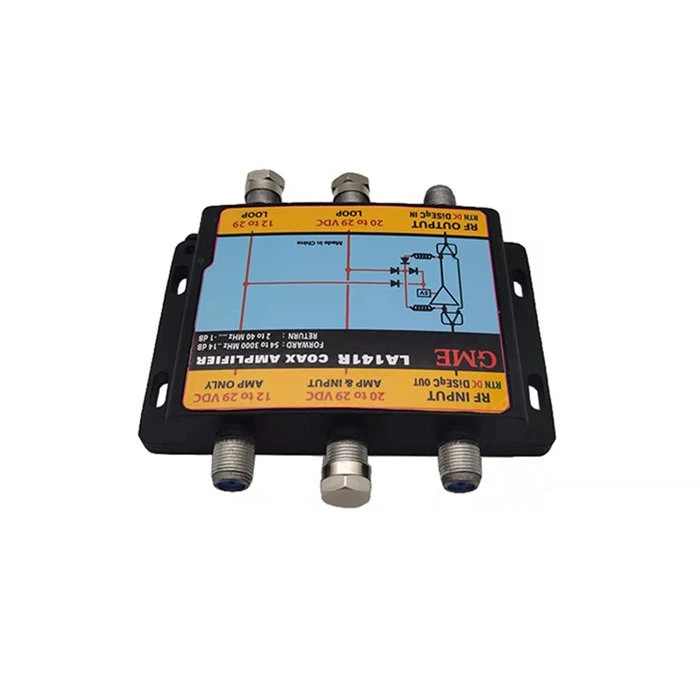

Model LA141R SWM ojačevalnik podaljškov poveča nivoje kabla in signala DBS tako, da zmanjša izgubo 150 čevljev RG-6, medtem ko prenaša krmilne signale podatkovnega modema in sprejemnika od sprejemnika do stikala.

Specifikacija

Kraj izvora: Guangdong, Kitajska
Številka modela: GDAMP-024 (LA141R-TA)
POSTAVKA	TIPIČNO	QC LIMIT	PRESKUSNI POGOJI
FREQ. RANGE
POVRATNA POT			2 ~ 42 MHz
POT NAPREJ			54 ~ 3000 MHz
DOBITEK	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
VSTAVLJENA IZGUBA	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz
POVRATNA IZGUBA
VNOS	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
IZHOD	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
VHODNA ZMOGLJIVOST (1dB KOMPRESIJA)
	113 dBuV	111 dBuV MIN.	PRI 250 MHz VHODU
	112 dBuV	MIN. 110 dBuV	PRI 950 MHz VHODU
DELOVNA NAPETOST		12-36VDC
TEKOTNA PORABA		130 mA MAKS.
POWER PASS			VEN→NOTER
22K PREHOD			VEN→NOTER
IMPEDANCA			VHOD / IZHOD
PRIKLJUČEK			VSA PRISTANIŠČA
