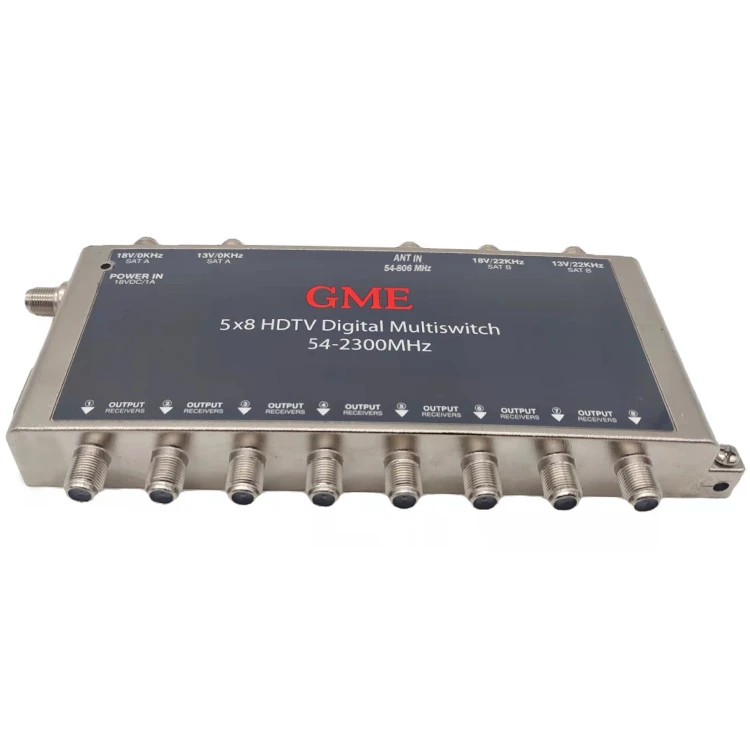

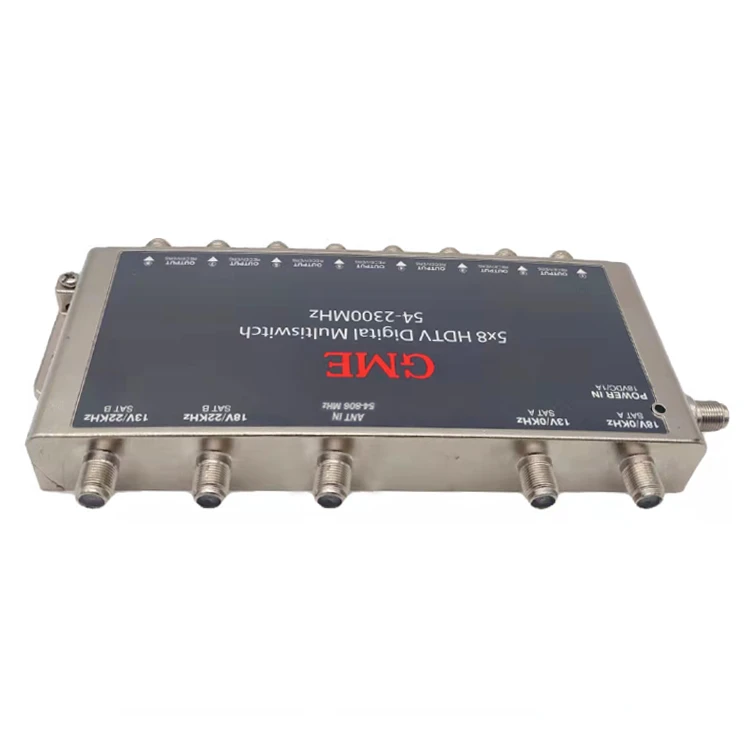

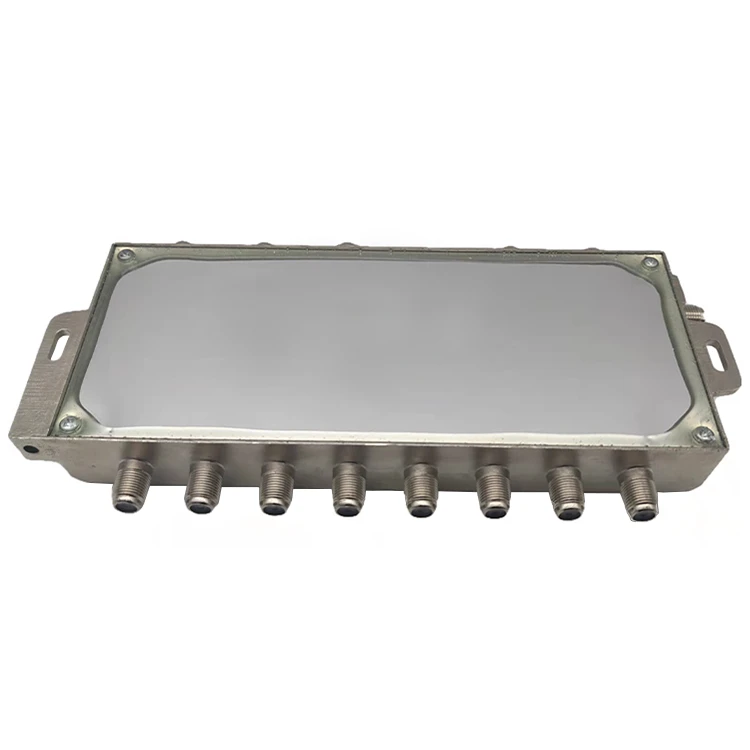

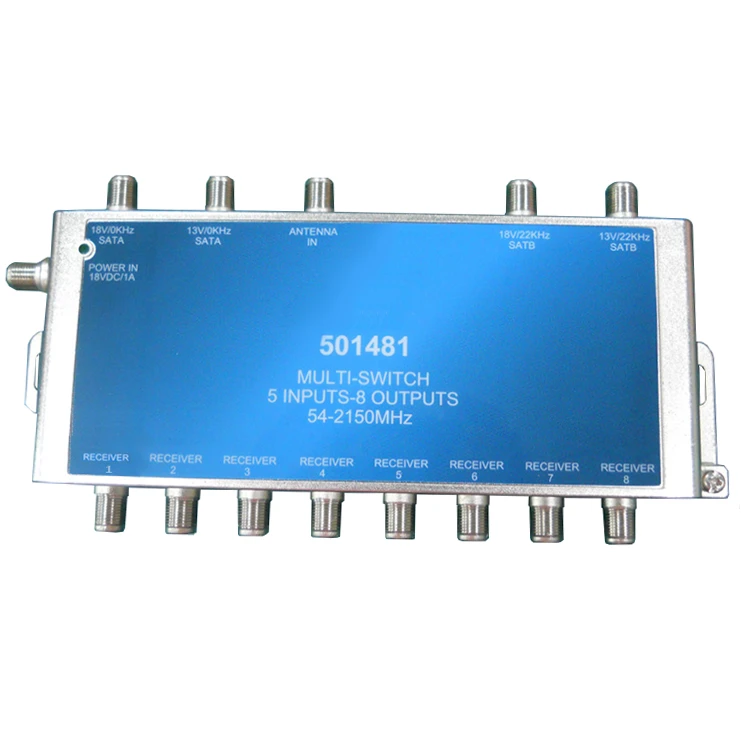

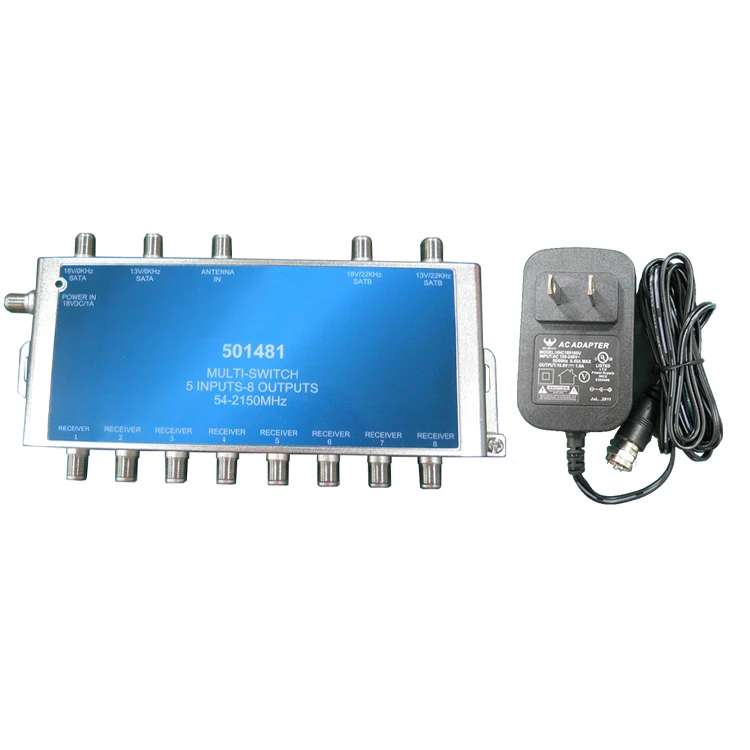

5×8 HDTV Digital Multiswitch (5-vhodno × 8-izhodno digitalno matrično stikalo visoke ločljivosti)je profesionalna naprava za distribucijo avdio-video signala. Prilagodljivo usmerja 5 vhodnih virov z visoko-ločljivostjo (kot so televizijski sprejemniki, predvajalniki Blu-ray, računalniki itd.) na 8 prikazovalnih naprav (kot so televizorji, projektorji, monitorji).
Lastnosti
- 5 vhodov in 8 izhodov
- Vsak LNB se lahko napaja preko MultiSwitch z uporabo napajalnika, ki je povezan z MultiSwitch.
- Vsak priključeni satelitski sprejemnik lahko izbere programe v navpični polarnosti ali v vodoravni polarnosti z uporabo možnosti izbire polarnosti, vgrajene v vsakem posameznem sprejemniku, ki sta 13V/18V in 22KHz VKLOP/IZKLOP.
Specifikacije
| specifikacija/model | 4058/4058-MN | 4058-22KHz |
| Razpon vhodne frekvence (ANTIn) | 40-806 MHz | 40-806 MHz |
| Razpon vhodnih frekvenc (vhod LNB) | 950-2150 MHz | 950-2150 MHz |
| Izhod | 40-2150 MHz | 40-2150 MHz |
| Vstavljena izguba 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2 dB | 2 dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Ploskost 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Izolacija Sat In do Sat v 950–2150 MHz | -35 dB | -35 dB |
| Izolacija Out to Out 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Navzkrižna polarizacija 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Izolacija Č/B 950MHz&860MHz Sat Port | -25 dB | -25 dB |
| 860MHz &950MHz Ant Port | ||
| Povratna izguba Ant In 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Izhod 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Vhodna zmogljivost 1dB kompresija Ant Port Vhod CH3 |
103 dBμV | 103 dBμV |
| Vhodna zmogljivost 1dB kompresija Sat Port 950MHz vhod |
96 dB μV | 96 dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Konektorji (vsa vrata) | Ž{0}}Ženska | Ž{0}}Ženska |
| Preklopna napetost LNBA (18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C(14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Vhodna moč adapterja | 120VAC/60Hz | 120VAC/60Hz |
| Izhodna moč adapterja | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog & ojačan na LNB Vhod 22KHz vklopljen |
22±4KHz 650±250mVp-p |
