Opis

Dvosmerni porazdelitveni ojačevalnik Push Pull je dvosmerni širokopasovni notranji distribucijski ojačevalnik-profesionalne kakovosti. Ti ojačevalniki so idealni za več-kanalne RF distribucijske sisteme, kjer je vhodni vir "spust kabla" ali izhod glavne enote MATV/SMATV/CATV.

Hibridni moduli z dvojnim potiskom-vlekom za ohranjanje dobrega C/N pri uporabi nadzora ojačanja in nadzora nagiba.
Pasivna in aktivna povratna pot.
Vgrajen-s spremenljivim ojačanjem in nadzorom naklona ter izhodnimi testnimi vrati.
Prehodna zaščita linije.
Aluminijasto ohišje za odlično odvajanje toplote.
Dobro za CATV/MATV/SMATV glavni konec signala zagon ali povečanje ravni signala pri distribuciji signala.
Na voljo je različno frekvenčno območje: 550MHz, 860MHz, 1000MHz.

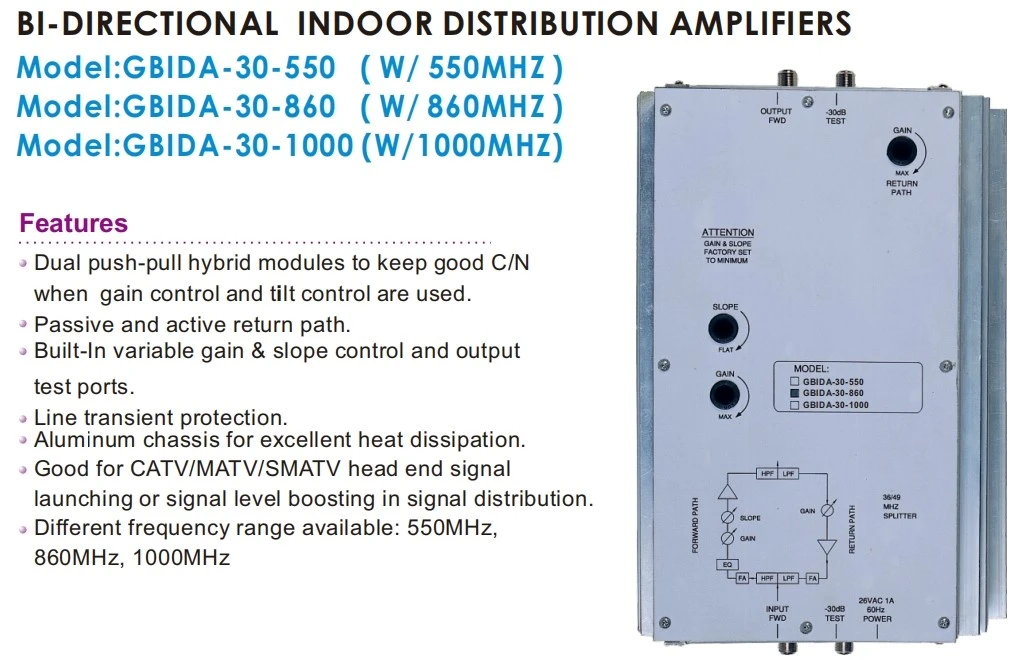

CATV Line Amplifier

Specifikacija

Številka modela: GDAMP-017 (GBIDA-30-550)
Model Specifikacija	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrirana aktivna povratna pot	Enote
Frekvenčno območje:	490-550	49-860	49-1000	5-36	MHz
Ravnost:	±0.5	±0.75	±0.75	±0,5 ref. na 1dB nagib	dB
Nalaganje kanala:	77	129	150	3
pridobitev:	32	32	32	18	dB
Izhodna raven:	46	44	40	40	dBmV
Stopnja hrupa (a):	7	8.5	8.5	6	dB
Območje nadzora ojačanja:	10	10	10	15	dB
Območje nadzora naklona:	8	8	8	NA	dB
Preskusna raven vrat:	-30,±2	-30,±2	-30,±2		dB
Sestavljeni drugi red-CSO (b):	-58	-54	-56	-60	dB
Sestavljeni trojni utrip-CTB (b):	-58	-48	-53	-60	dB
Navzkrižna modulacija-XMOD (b):	-60	-48	-54	-60	dB
Modulacija brnenja:	-70	-70	-70	-65	dB
Impedanca-Vsa vrata:	75	75	75	75	Ω
Povratna izguba
Vnos:	12	12	12	15	dB
Izhod:	15	15	15	15	dB
Delovna temperatura:	-20 do +60	-20 do +60	-20 do +60		stopnja
Napajanje Req.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	ojačevalnik
Velikost (DxŠxV) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Teža pošiljanja: kg	2.85	2.85	2.85	-	kg
Število hibridov:	2	2	2	-
Hibridna tehnologija:	Potisni-Vleci	Potisni-Vleci	Potisni-Vleci	-
