Opis

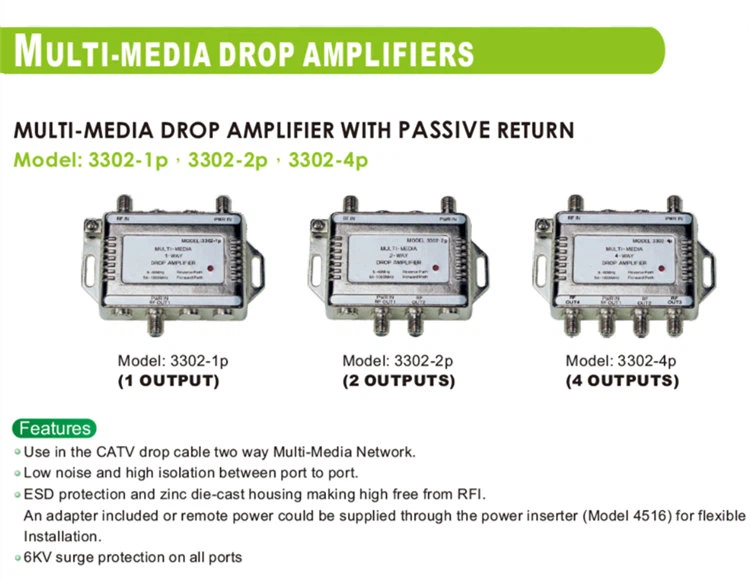

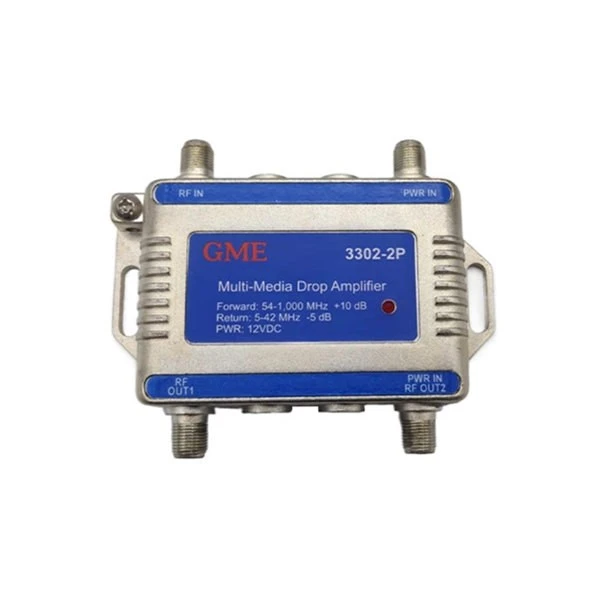

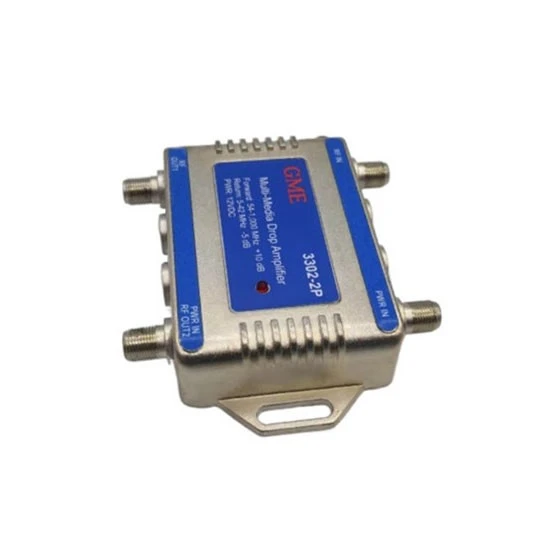

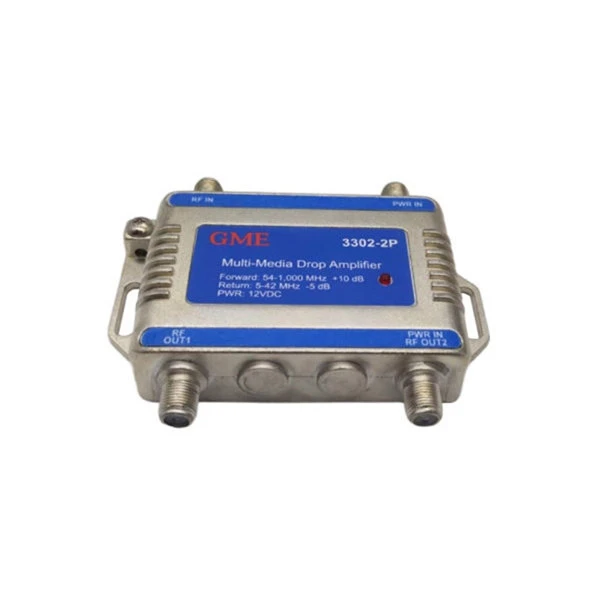

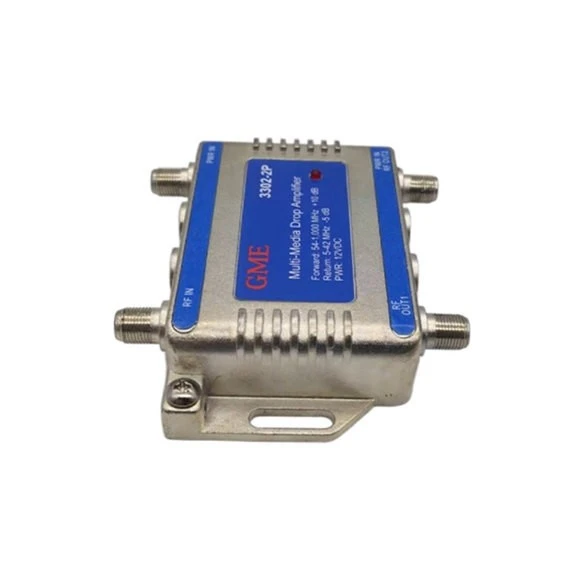

Multimedijski kapljični ojačevalnik 3302-2P 1 GHz proizvajalca GME je zasnovan za uporabo v sistemih CATV, ki zahtevajo dvosmerno multimedijsko omrežje. Multimedia Drop ojačevalnik ima en vhod in dva izhoda ter ponuja ojačanje naprej 10 dB in vzvratno ojačanje -5 dB. Poleg tega ponuja 18 dB izolacijo med vrati.
- Nizka raven hrupa (največ 4 dB) in pasivna vrnitev
- ESD zaščita in ohišje iz-cinkove tlačne litine preprečujeta RFI
- 6 kV prenapetostna zaščita na vseh priključkih
- Primerno za digitalne kabelske aplikacije
- Lahko se napaja na daljavo preko koaksialnega kabla
- Linija, ki se napaja prek vrat RF ali z zunanjim napajanjem prek vrat-in napajanja
- Nastavljiv nadzor ojačenja in preklopna FM past

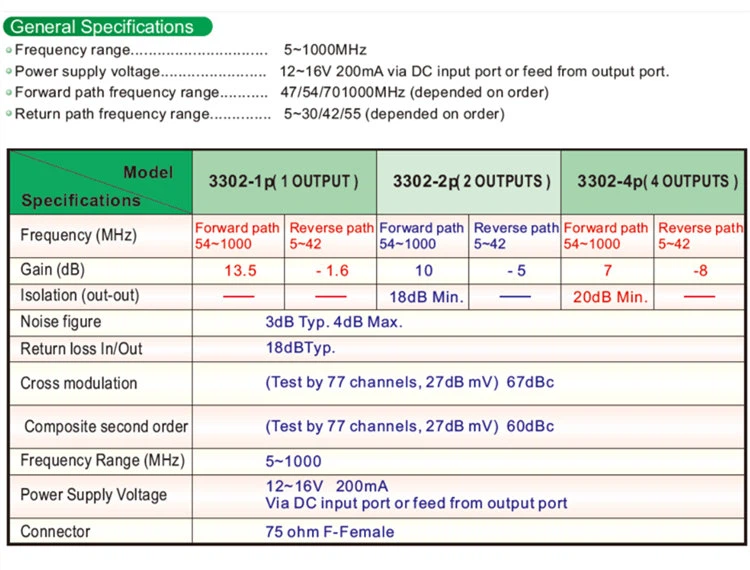

Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|||
|
Št. MODELA: GDAMP-051-2 (3302-2P) |
|||
|
POSTAVKA |
TIPIČNO |
QC LIMIT |
PRESKUSNI POGOJI |
|
FREQ. RANGE |
|
||
|
POT NAPREJ |
|
|
54-1000 MHz |
|
POVRATNA POT |
|
|
5 - 42 MHz |
|
VSTAVLJENA IZGUBA |
- 4 dB |
- 5 dB NAJVEČ |
5 - 42 MHz |
|
(POVRATNA POT) |
|
||
|
PLOŠČNOST |
|
±0,5 dB |
5 - 30 MHz |
|
|
|
'±0,5 dB |
30 - 42 MHz |
|
DOBITEK |
|
||
|
(POT NAPREJ) |
11 dB |
9,5 dB MIN. |
54-1000 MHz |
|
PLOŠČNOST |
|
±1dB |
54-100 MHz |
|
|
|
±1,5 dB |
100-1000 MHz |
|
IZOLACIJA |
|
||
|
POVRATNA POT V IN |
-18dB |
-17dB MIN. |
5-42 MHz |
|
NAPREJ VEN V VEN |
-18dB |
-17dB MIN. |
54-1000MHz |
|
ŠTEVILKA HRUPA |
3dB |
-4,5 dB MAKS |
54-1000MHz |
|
POVRATNA IZGUBA |
|
||
|
POT NAPREJ V/ZUN |
-20 dB |
-17 dB MIN. |
54-1000MHz |
|
POVRATNA POT IN/VEN |
-20 dB |
-17 dB MIN. |
5-42 MHz |
|
HUM MOULACIJA |
-75 dBc |
-70dBc |
|
Profil podjetja

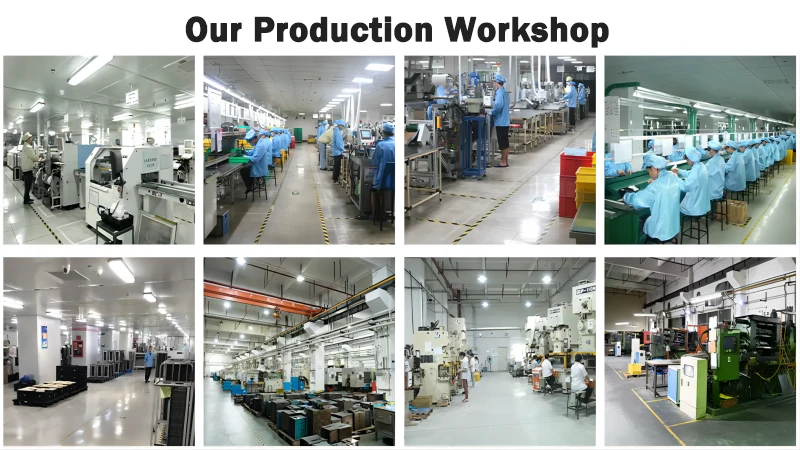

Podjetje Goodmind Electronics (Shenzhen) Co., Ltd. je bilo ustanovljeno leta 1992 z registriranim kapitalom 18 milijonov ameriških dolarjev. Lastna tovarna se nahaja v Shenzhenu in ima več kot 1000 zaposlenih. Je visoko{9}}tehnološko podjetje, ki združuje raziskave in razvoj, proizvodnjo, prodajo in storitve. Podjetje je specializirano za profesionalno proizvodno podjetje za antene/omrežne komunikacije/Bluetooth/AV dodatke/pametni dom/avtomobilske dodatke. Tovarna je vertikalno integrirana. Tovarna ima predelavo plastike, žigosanje kovin, tlačno litje cinka, SMT, DIP in montažni center. Podjetje ima močno finančno moč, strokovno ekipo za raziskave in razvoj, odlično proizvodno opremo in vitko proizvodnjo ter je predano ustvarjanju visoko{13}}kakovostnih izdelkov za stranke.
Za kaj se uporablja kapljični ojačevalnik?
Kapljični ojačevalniki se uporabljajo za povečanje širokopasovnega signala, da se nadomesti znatna pasivna izguba, ki nastane zaradi izgube razdelilnika znotraj zgradbe ali dolgih koaksialnih kablov.
Kako deluje več-medijski kapljični ojačevalnik?
MDA sprejme kabelski signal od ponudnika storitev in ga ojača, da nadomesti izgubo signala zaradi dolgih kablov ali razdelitve na več naprav. Nato ojačani signal razdeli na različne vtičnice v prostoru.
Zakaj bi potreboval več-medijski kapljični ojačevalnik?
MDA se običajno uporabljajo v scenarijih, kjer je moč kabelskega signala nezadostna za ohranjanje visoko{0}}kakovostnega sprejema v več napravah, zlasti v večjih domovih ali zgradbah z obsežnimi kabli ali številnimi vtičnicami.
Kako priključim svoj multimedijski kapljični ojačevalnik?
1. Priključite F-moški RF koaksialni kabel na vrata »TO AMP« napajalnika (PCT-MPI-1G) in vrata »RF OUT /PWR IN« kapljičnega ojačevalnika.
2. Priključite F-moški RF koaksialni kabel na vrata »DC IN« napajalnika in na napajalnik.
Katere so ključne komponente več-medijskega kapljičnega ojačevalnika?
Glavne komponente vključujejo vhodna in izhodna vrata za povezavo s kabelskim omrežjem in napravami, ojačevalno vezje, napajanje in včasih komponente za filtriranje za zmanjšanje hrupa in motenj.
Kako namestim več-medijski kapljični ojačevalnik?
Namestitev vključuje priključitev vhodnih vrat MDA na linijo ponudnika kabelskih storitev in izhodnih vrat na različne kabelske vtičnice v prostorih. Poskrbite za pravilno ozemljitev in upoštevajte navodila proizvajalca za optimalno delovanje in varnost.
Zakaj potrebujem ojačevalnik?
Namen ojačevalnika je dvigniti izhodno moč vašega vira na želeno raven; če naprava, ki jo uporabljate za poslušanje glasbe, to zmore sama, potem napajanje ni problem. Zdaj lahko odložite to stran in uživate v svojih zvočnih potovanjih! Verjetno obstaja še en razlog, zakaj vaš zvok zveni grozno.
pogosta vprašanja
V: Kakšne so prednosti uporabe več-medijskega kapljičnega ojačevalnika?
O: MDA izboljšajo moč signala, kar ima za posledico boljšo kakovost slike in manj motenj ali slikovnih pik pri sprejemu kabelske televizije. Omogočajo tudi zanesljivo distribucijo signala na več naprav brez poslabšanja.
V: Ali obstajajo različne vrste več-medijskih kapljičnih ojačevalnikov?
O: Da, na voljo so različni modeli z različnimi stopnjami ojačanja, številom izhodnih vrat in dodatnimi funkcijami, kot je vgrajena-prenapetostna zaščita ali združljivost z določenimi kabelskimi standardi.
V: Ali lahko Multi-Media Drop Amplifier izboljša hitrost interneta?
O: Medtem ko MDA predvsem krepijo signale kabelske televizije, lahko posredno izboljšajo internetne hitrosti z zagotavljanjem močnejšega signala za kabelske internetne storitve, ki uporabljajo isto infrastrukturo.
V: Kako odpravim težave z več-medijskim kapljičnim ojačevalnikom?
O: Pogosti koraki za odpravljanje težav vključujejo preverjanje povezav, zagotavljanje pravilnega napajanja in preverjanje združljivosti s kabelskimi standardi in napravami. Če se težave nadaljujejo, se boste morda morali obrniti na proizvajalca ali profesionalnega tehnika.
