Opis

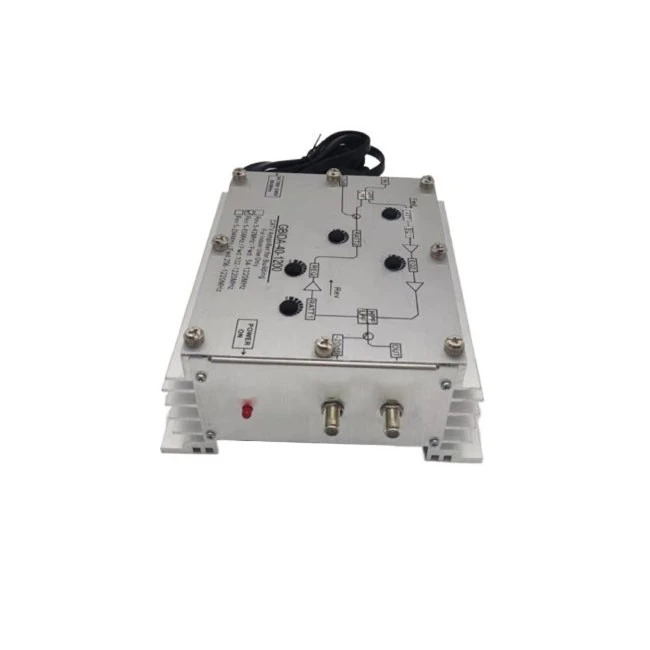

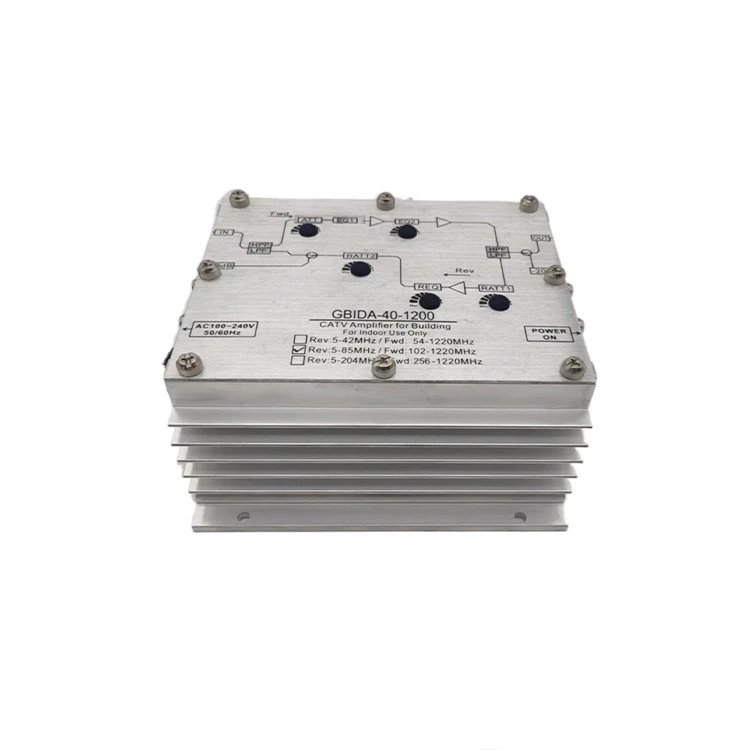

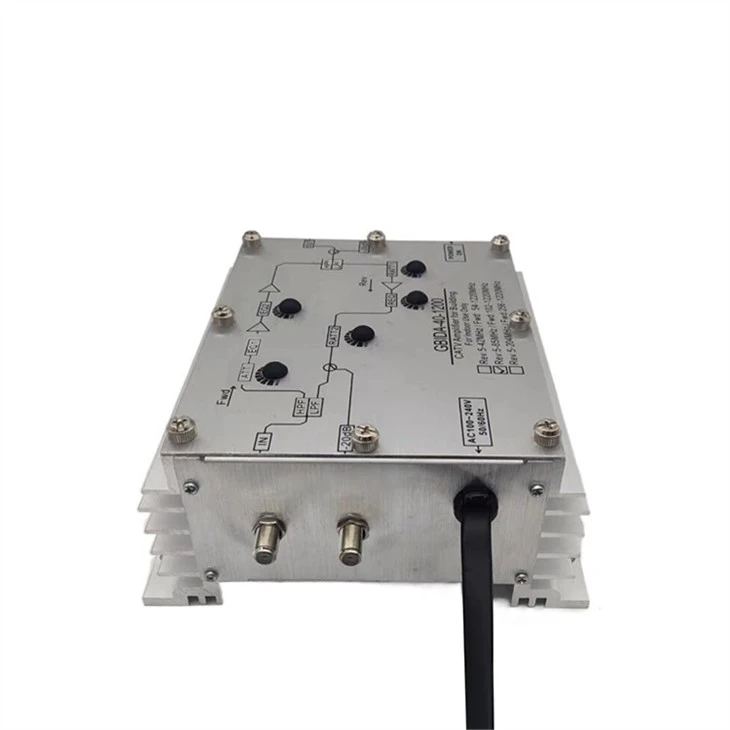

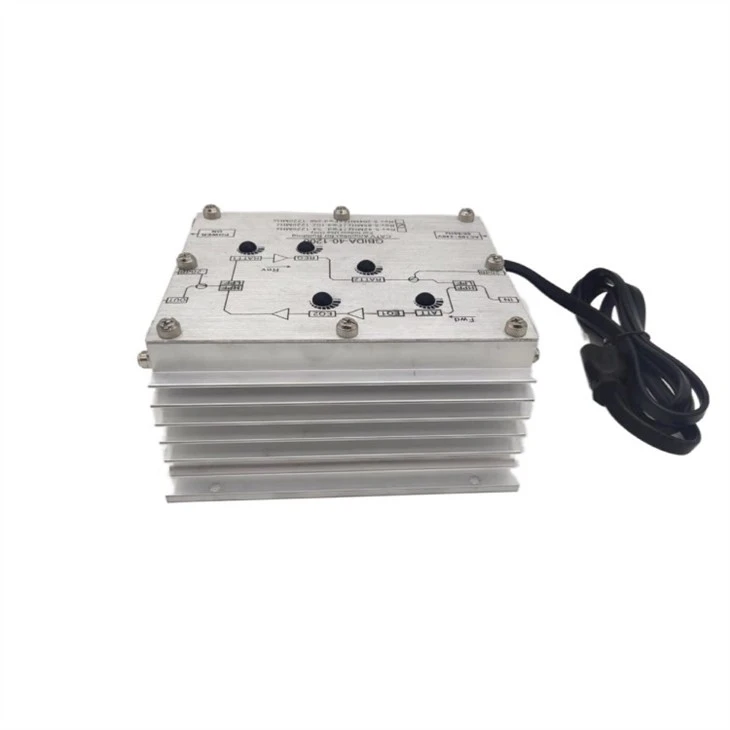

Ojačevalnik GME 1.2G je nizko{1}}stroškoven, visoko-zanesljiv in kompakten ojačevalnik. Ima široko pasovno širino in izhodno zmogljivost visoke ravni/visokega naklona, ki zagotavlja zanesljivo delovanje s podporo frekvenc DOCSIS 3.1 do 1,22 GHz. Edinstvena zasnova ponuja konfiguracije za zahteve glede pasovne širine 42 ali 85 ali 204 MHz.
Aplikacije ojačevalnikov za notranje inštalacije naprednih HFC omrežij v stanovanjskih stavbah, hotelih, šolah, bolnišnicah ..., ki imajo visoke zahteve po RF ojačanju. Ta ojačevalnik, zasnovan z visokim ojačenjem, je mogoče namestiti neposredno na steno z izboljšanimi lastnostmi odvajanja toplote in nizko porabo energije.
Ta CATV ojačevalnik za stavbe uporablja najnovejše različice tehnologije GaAs Push Pull 1,22 GHz, ki zagotavlja vrhunsko zmogljivost popačenja in nizko stopnjo hrupa.
Tehnikom prijazne kontrole vključujejo spremenljive dušilce in izenačevalnike, ki omogočajo večjo prilagodljivost pri prilagajanju ojačevalnika. Notranji napajalnik sprejema vhodne napetosti od 100-240 V pri frekvencah 50 ali 60 Hz brez prilagajanja.
- 38dB ojačitev naprej, 27dB ojačitev nazaj.
- Omogoča visoko pasovno širino naprej do 1220 MHz
- 42/54, 85/102, 204/256MHz na voljo možnosti diplex filtra.

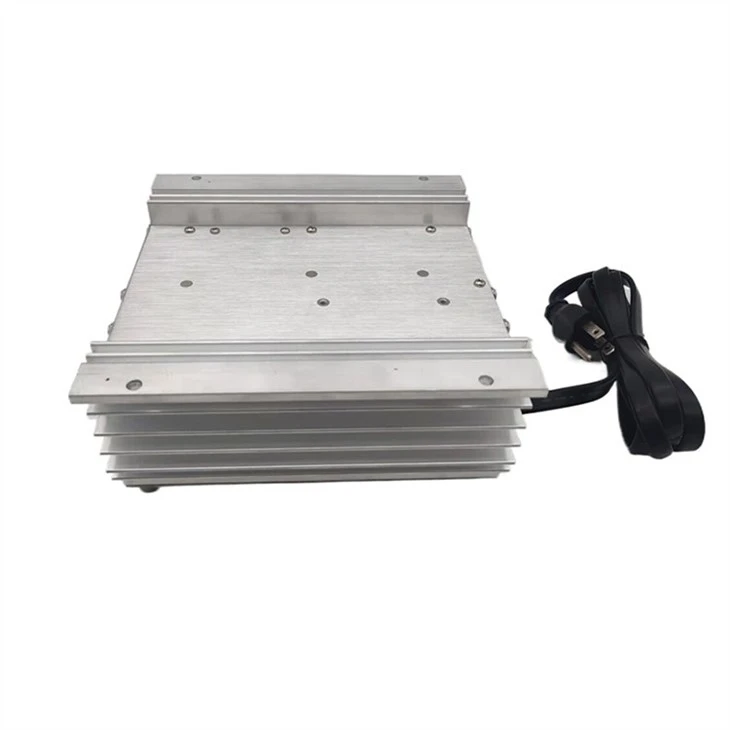

- Aluminijasto ohišje zagotavlja odlično odvajanje toplote.

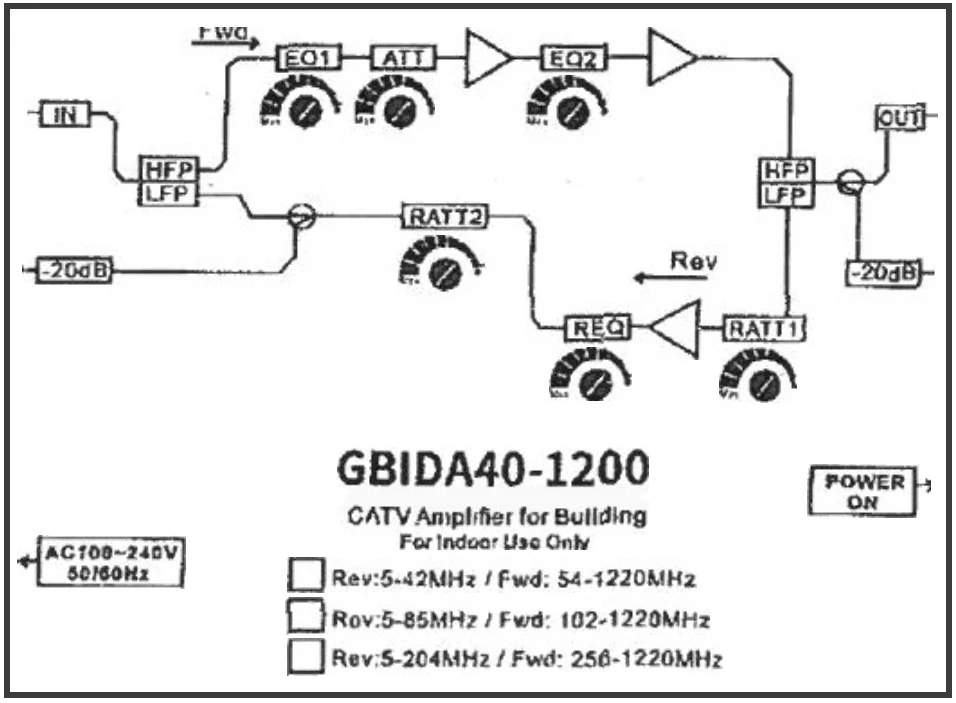

- Spremenljivi dušilniki in izenačevalniki.
- -20dB zunanje vhodno-izhodne testne točke.
- Prenapetostna zaščita do 6kV/3kA na vratih IN/OUT.
- 100-240VAC notranja preklopna moč.
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
||||
|
Številka modela: GDAMP-044 (GBIDA-40-1200-85) |
||||
|
Parameter |
Naprej |
Vzvratno |
Enote |
Opombe |
|
Pasovna širina |
54/102/256-1220 |
5-42/85/204 |
MHz |
|
|
Dobiček |
38 |
27 |
dB |
|
|
Ravnost |
±1 |
±0.75 |
dB |
|
|
Povratna izguba |
-14 |
-16 |
dB |
|
|
RF testna točka |
-20±1 |
-20±1 |
dB |
noter/ven |
|
Nadzorno območje izenačevalnika |
0-18 |
0-18 |
dB |
|
|
Nadzorno območje atenuatorja |
0-20 |
0-20 |
dB |
|
|
Referenčni izhodni nivo |
48 |
46 |
dBmv |
|
|
CTB |
-66 |
|
dBc |
33/48 dBmv (15dB Tilt 54/1220MHz) izhodna raven, 79 kanalov NTSC, digitalno pri -6dB od 550MHz do 1,2GHz |
|
OCD |
-65 |
|
dBc |
|
|
DTO |
|
-72 |
dBc |
|
|
DSO |
|
-60 |
dBc |
|
|
Hum modulacija |
-65 |
-72 |
dBc |
|
|
Slika šuma |
6 |
6 |
dB |
|
|
Skupinska zamuda |
Manjši ali enak 35 (razpon 3,58 MHz) |
Manjši ali enak 35 (razpon 3,58 MHz) |
nsec |
|
|
Prenapetostna odpornost |
6KV, 3KA |
|
Vhodno/izhodna vrata |
|
|
Napajalnik |
Vnos 100-240 50-60Hz |
Izhod 24 Vdc 1A |
|
|
