Opis
Komercialni avdio-video modulator GM55 je bil zasnovan tako, da zagotavlja združljivost sosednjih kanalov in frekvenčno natančnost FCC Docket 21006. Ta nizkocenovni modulator vzdržuje poln izhod 55 dBmv na katerem koli posameznem kanalu VHF, srednjega pasu ali super pasu. Modulirane kanale je mogoče vstaviti na kateri koli neuporabljeni kanal v zaprtem sistemu MATV ali SMATV.
Visokokakovostna zunanja modulacija in nadzor nivoja RF zagotavljajo leta zanesljivega delovanja. Modulator je dobavljen z vsemi pred-nastavljenimi notranjimi prilagoditvami in odmikom FCC Docket 21006 sta standardna brez dodatnih stroškov.
- Vrhunsko filtriranje zaostalih stranskih pasov za sisteme sosednjih kanalov
- Poln izhod +55 dBmV
- Nizek lažni harmonični izhod
- Zelo natančen kristalno voden oscilator za nizke, srednje in visoke pasove
- Agile PLL oscilator z dip stikalom za super band.
- Profesionalna kakovost slike
- Na voljo v kanalih od 2 do 36

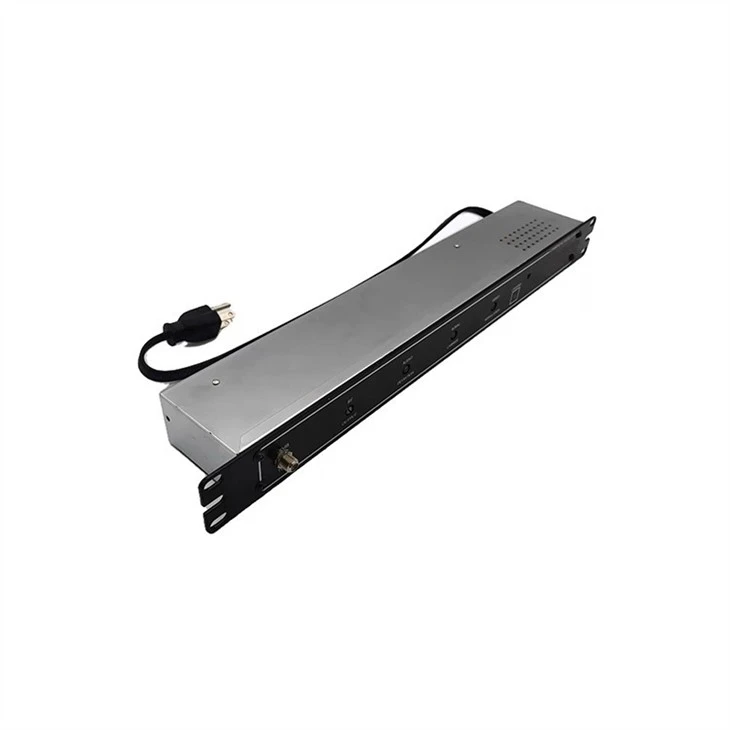

- Sprednja plošča -30 dB testna točka

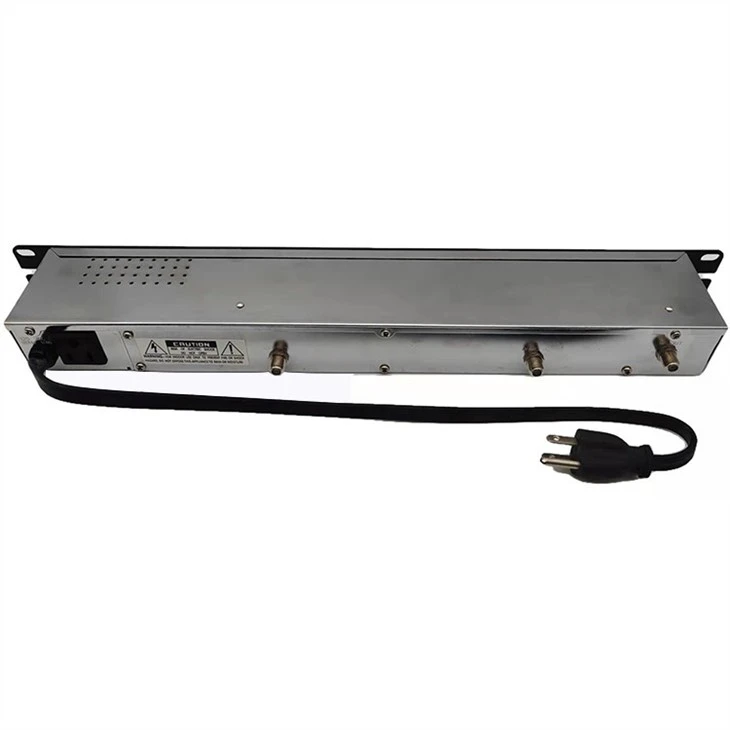

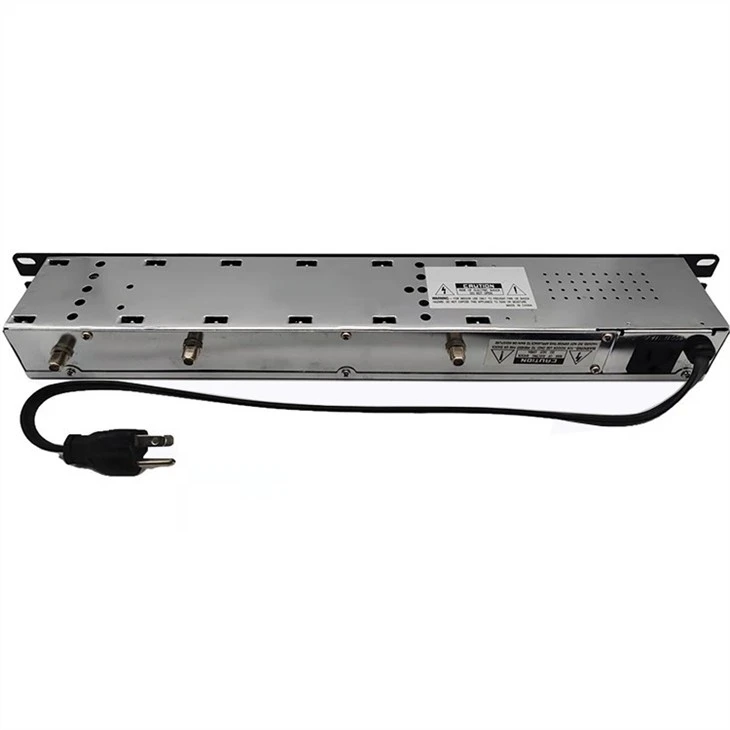

- Priročna vtičnica na zadnji strani
- Mednarodni modeli na voljo po posebnem naročilu
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|||
|
Številka modela: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Kanali: |
T8~T11, 2~36, A-I in J-W,FCC, odmiki Docket 21006, tovarniška nastavitev, odmiki HRC in IRC so na voljo |
Raven vnosa: |
5 V p-p najmanj za 87,5 % modulacijo |
|
Izhodna raven: |
45 do 58 dBmV, zvezno nastavljiv s sprednje plošče |
Vrsta vnosa: |
Negativna sinhronizacija kompozitnega videa |
|
Izhodna impedanca: |
75 ohmov |
Vizualni C/N: |
60 dB pri 4 MHz BW |
|
Razmerje zvok/video: |
a. Kanali pod 216MHz (CH.13): neprekinjeno nastavljivi -7 do -18 dB. |
Freuqency Response: |
±1,5 dB (30Hz do 4MHz) |
|
b. Super Band: Nastavljiv od 12 do 18 dB v koraku po 2 dB |
Brnenje in hrup: |
-60 dB pri 87,5 % modulaciji |
|
|
Stabilnost frekvence: |
±10KHz (5KHz v aeronavtičnem pasu) (v skladu s FCC Docket 21006) |
|
|
|
Lažni izhod: |
60dB pod video nosilcem |
|
|
|
AVDIO |
SPLOŠNO |
||
|
Vhodna impedanca osnovnega pasu: |
600 ohmov neuravnotežen |
Vhodna moč: |
108 do 125VAC, 60Hz, 20W |
|
Vhodna raven osnovnega pasu: |
0,5 V p-p za odstopanje 25 KHz |
Delovna temperatura: |
-10 stopinj do 50 stopinj |
|
Pred-poudarek: |
75 mikro sekund |
Dimenzije: |
19"L x 21/4"D x 13/4"H |
|
Ravnost: |
1,5 dB (50Hz do 15KHz) |
Teža: |
4,3 lbs. |
|
Ločevanje videa/zvoka: |
4,5 MHz |
Priključki: |
Vrsta "F". |
