Opis

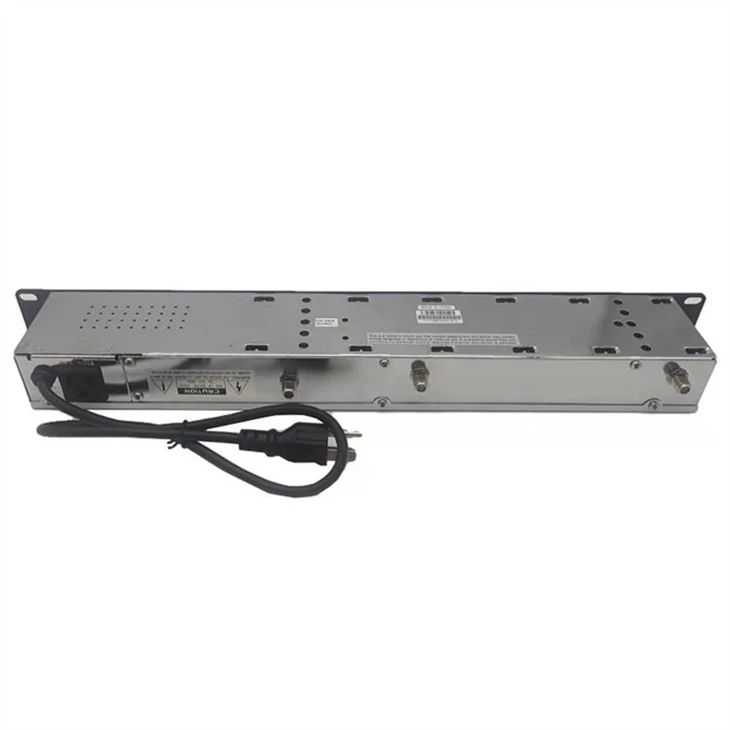

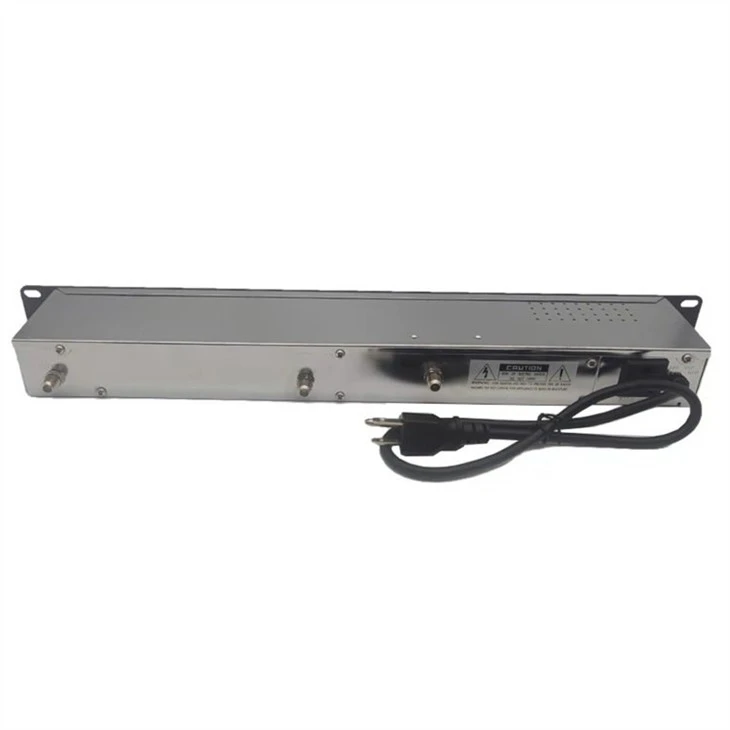

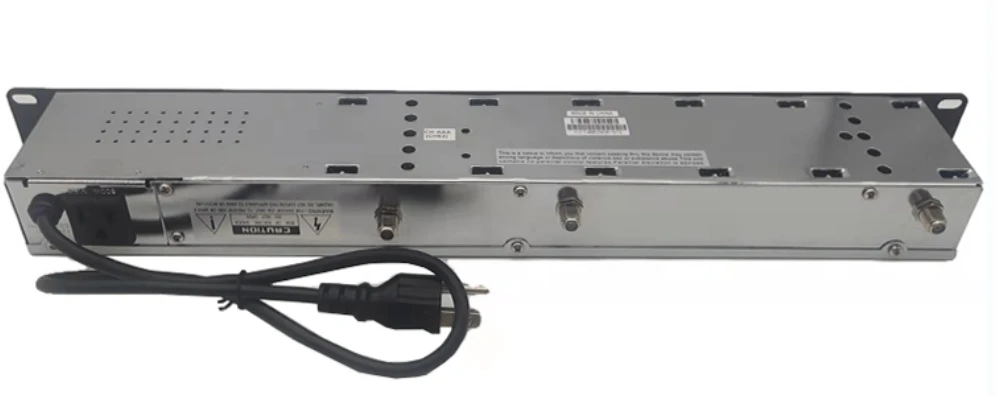

CT-SAW860 je polprevodniški avdio/video modulator-, ki zagotavlja moduliran video in zvočni nosilec RF na fiksnem kanalu od 54MHz do 860MHz.
SAW Filtered Audio Video Modulator sprejema standardno polarnost videa na ravni 0,7-2,5 Vp-p iz video virov, kot so satelitski sprejemnik, demodulator, TV kamera, DVD predvajalnik ali video snemalnik.

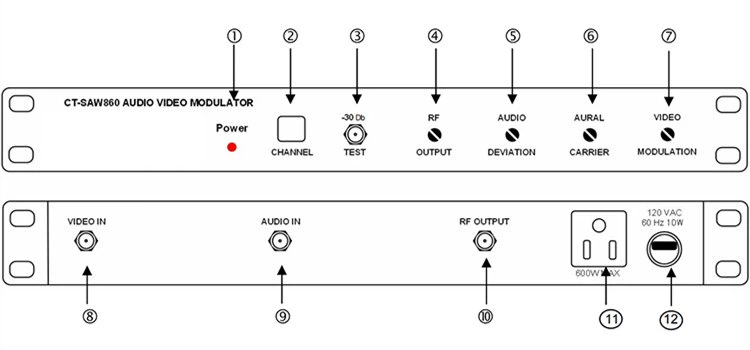

Enota zagotavlja visoko kakovostne video, barvne in avdio signale na katerem koli neuporabljenem kanalu znotraj zaprtega sistema MATV, SMATV ali CATV. Za enostavno upravljanje so vse kontrole nivoja na sprednji plošči.
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|
|
Številka modela: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Izhodni kanali |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Izhodna raven |
+55 dBmV (najmanj) |
|
3. Razpon izhodne ravni |
13 dB |
|
4. Razmerje nosilca A/V |
-7dB do -22dB |
|
5. Lažni izhod |
-60 dB pod video nosilcem (razmerje nosilcev @A/V -15 dB, izhodna raven: +55dBmV) |
|
6. Frekvenčna natančnost/stabilnost |
±5 KHz |
|
7. Izhodna impedanca |
75 Ohmov |
|
8. Izhodna povratna izguba |
9 dB |
|
VIDEO |
|
|
1. Video vhodna raven |
0,7 Vp-p najmanj pri 87,5 % modulacije |
|
2. Diferencialni dobiček |
<5% (10 to 90% APL) |
|
3. Diferencialna faza |
<5˚ (10 to 90% APL) |
|
4. Brnenje in hrup |
-60 dB pri 87,5 % modulaciji |
|
5. Razmerje med vidnim nosilcem in šumom |
60 dB pri 4 MHz BW |
|
6. Frekvenčni odziv |
±1,7 dB (30 Hz do 4,2 MHz) |
|
AVDIO |
|
|
1. Vhodna raven |
0,8 Vp-p za odstopanje ±25 KHz |
|
2. Vhodna impedanca |
600 Ohmov Neuravnotežen |
|
3. Pred-poudarek |
75 µSek |
|
SPLOŠNO |
|
|
1. Razpon vhodne moči |
120 VAC, 60 Hz |
|
2. Delovna temperatura |
32 ˚F ~ 122 ˚F |
|
3. Konektorji |
Vsi tipi "F". |
|
MEHANSKI |
|
|
1. Dimenzije |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Teža |
4,3 lbs |

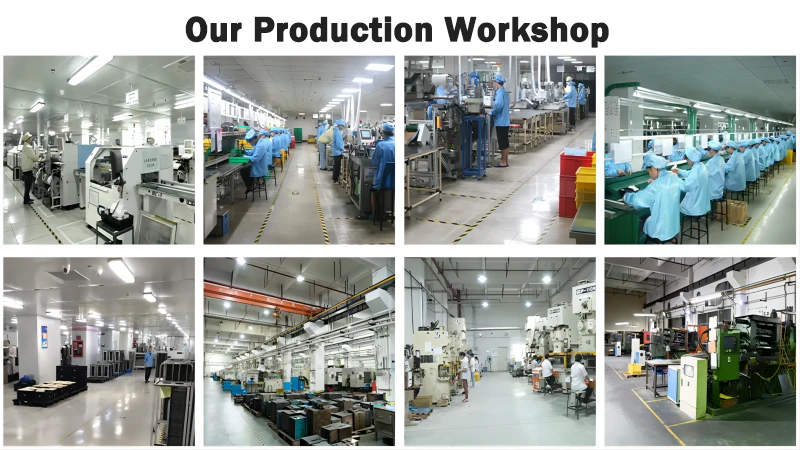

Podjetje Goodmind Electronics (Shenzhen) Co., Ltd. je bilo ustanovljeno leta 1992 z registriranim kapitalom 18 milijonov ameriških dolarjev. Lastna tovarna se nahaja v Shenzhenu in ima več kot 1000 zaposlenih. Je visoko{9}}tehnološko podjetje, ki združuje raziskave in razvoj, proizvodnjo, prodajo in storitve. Podjetje je specializirano za profesionalno proizvodno podjetje za antene/omrežne komunikacije/Bluetooth/AV dodatke/pametni dom/avtomobilske dodatke. Tovarna je vertikalno integrirana. Tovarna ima predelavo plastike, žigosanje kovin, tlačno litje cinka, SMT, DIP in montažni center. Podjetje ima močno finančno moč, strokovno ekipo za raziskave in razvoj, odlično proizvodno opremo in vitko proizvodnjo ter je predano ustvarjanju visoko{13}}kakovostnih izdelkov za stranke.
Kaj je SAW Filtered Audio Video Modulator?
SAW Filtered Audio Video Modulator je naprava, ki se običajno uporablja v analognih televizijskih sistemih za oddajanje avdio in video signalov. Za natančno oblikovanje in filtriranje moduliranega signala uporablja filter površinskega zvočnega valovanja (SAW), ki zagotavlja skladnost s posebnimi frekvenčnimi standardi in zmanjšuje motnje.
Kako v tem kontekstu deluje filter SAW?
Filter za površinske zvočne valove (SAW) je naprava za zvočne valove, ki filtrira in obdeluje elektronske signale na radijskih frekvencah. V tem modulatorju pomaga izboljšati frekvenčne značilnosti avdio-video signala, s čimer zagotovi, da ostane znotraj določenega frekvenčnega spektra in zmanjša motnje.
Kakšen je namen filtra SAW v avdio video modulatorju?
SAW filter v modulatorju služi za oblikovanje in filtriranje moduliranega signala. Pomaga izpolnjevati posebne frekvenčne standarde, preprečuje motnje sosednjih kanalov in izboljša splošno kakovost oddanega avdio-video signala.
SAW Filtered Audio Video Modulator
SAW (Surface Acoustic Wave) Filtered Audio Video Modulator je naprava, ki se uporablja v analognih televizijskih sistemih za oddajanje avdio in video signalov. Vključuje SAW filter, ki je naprava z akustičnimi valovi, za natančno oblikovanje in filtriranje moduliranega signala. To pomaga zagotoviti skladnost z določenimi frekvenčnimi standardi in zmanjša motnje.
Ali je ta vrsta modulatorja še vedno pomembna s prehodom na digitalno oddajanje?
Z razširjenim prehodom na digitalno oddajanje so tradicionalni analogni avdio-video modulatorji s filtri SAW vse manj pogosti. Sistemi digitalnega oddajanja pogosto uporabljajo naprednejše tehnike modulacije in kodiranja.
Kako modulator obravnava motnje iz sosednjih kanalov?
Filter SAW je pomemben pri zmanjševanju motenj iz sosednjih kanalov ali neželenih signalov. Zagotavlja, da modulirani signal ostane znotraj dodeljenega frekvenčnega območja, kar zmanjšuje tveganje motenj.
pogosta vprašanja
V: Ali lahko SAW Filtered Audio Video Modulator obravnava več kanalov?
O: Da, odvisno od njegove zasnove in specifikacij lahko modulator upravlja več kanalov. Bistveno je, da preverite zmogljivosti naprave in zagotovite skladnost z regionalnimi standardi oddajanja.
V: Kako zagotovim združljivost z regionalnimi standardi oddajanja?
O: Bistvenega pomena je, da se posvetujete s proizvajalci ali dobavitelji, da zagotovite, da SAW Filtered Audio Video Modulator ustreza posebnim standardom in predpisom za oddajanje v vaši regiji.
V: Ali obstaja stalna podpora za vzdrževanje in nadgradnje te vrste opreme?
O: Ko se analogni oddajni sistemi postopno opuščajo, lahko postane podpora za vzdrževanje in nadgradnjo tradicionalnih analognih modulatorjev omejena. Razmislite o prehodu na digitalne rešitve za-dolgoročno preživetje.
