Opis

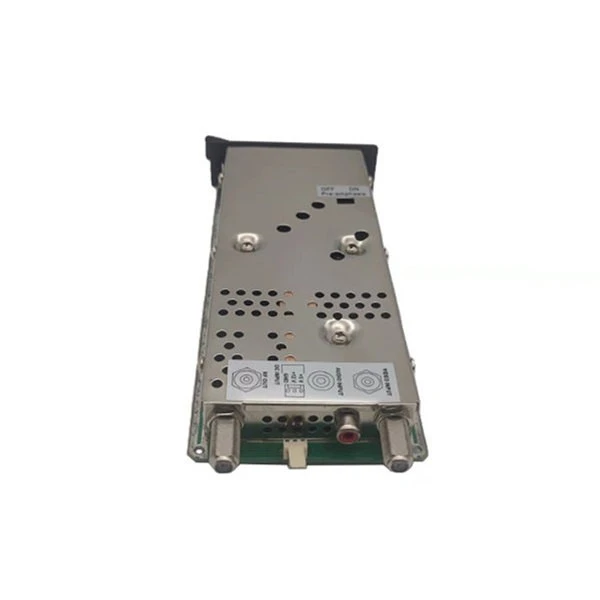

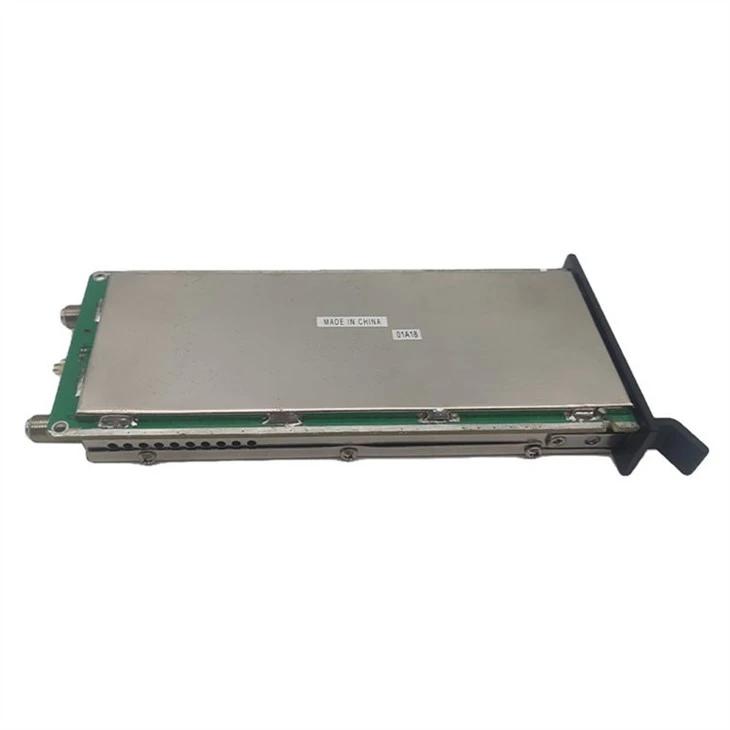

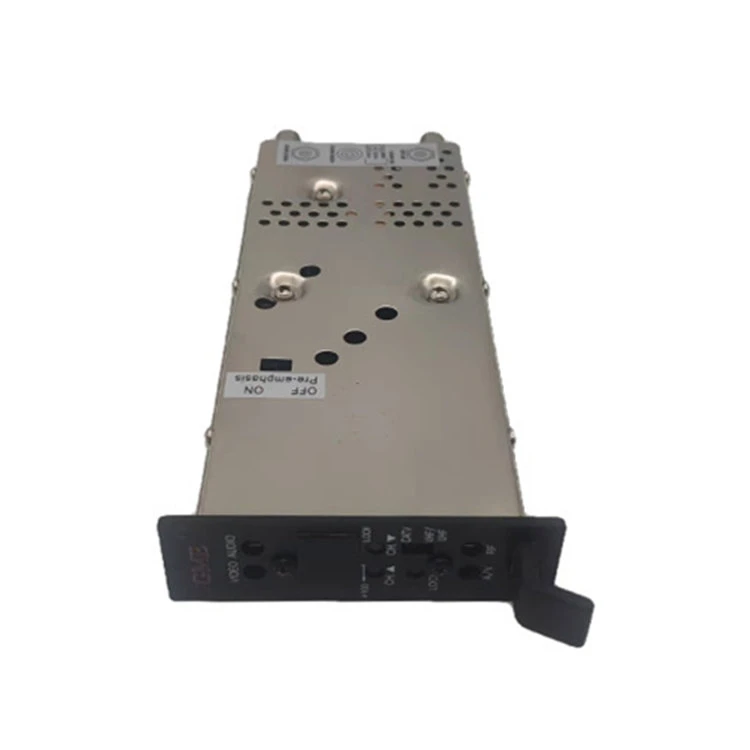

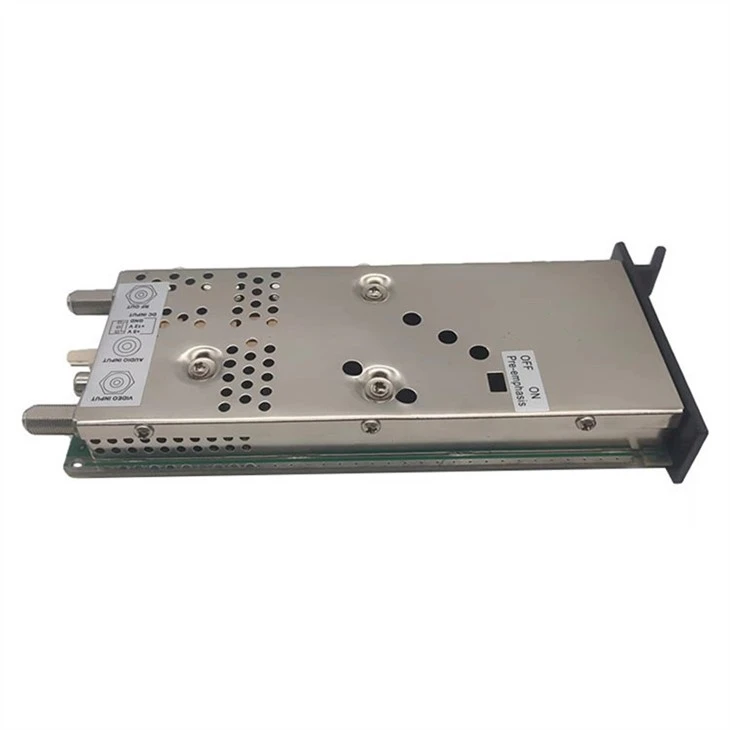

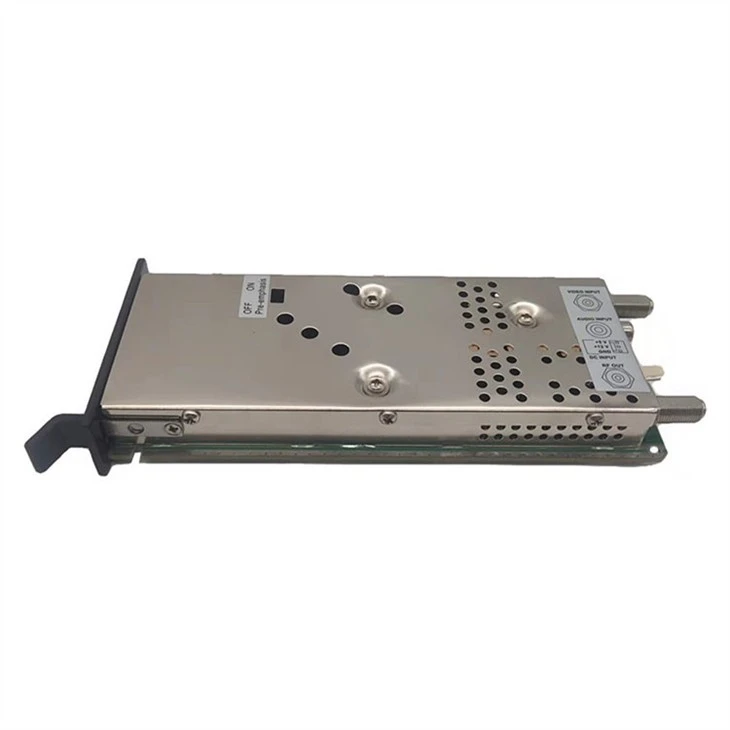

Modularni agilni modulator TV-kanalov MATCM-45 je mikroprocesorsko nadzorovan televizijski modulator CATV/TV s sintetizirano fazno zaklenjeno zanko kakovosti ponovnega oddajanja. Dvojna pretvorba in vrhunsko filtriranje SAW zagotavljata združljivost sosednjih kanalov in izhod brez lažnih pojavov. MATCM-45 zagotavlja izhodno raven 45 dB od 50 do 864MHz, vključno s frekvencami CATV in TV. Konfiguracijo kanalizacije lahko spremenite z gumboma gor/dol na sprednji plošči.
- Dvojna heterodinska pretvorba
- 45dBmV najmanj pri 50-864MHz
- Samodejni filtri za razdelitev pasov za vrhunsko razmerje med nosilcem in šumom
- SAW filtriran
- Podpira TV, CATV, frekvenco in funkcijo zaklepanja
- Frekvenčni zamik FCC s samodejno nastavitvijo
- Stikalo za pre-izključitev poudarka, dostopno s stranske plošče za vstavljanje kompozitnega stereo signala BTSC.
Specifikacija
|
Kraj izvora: Guangdong, Kitajska |
|||
|
Številka modela: GDM-007 (MATCM-45) |
|||
|
POSTAVKA |
TIPIČNO |
QCLIMIT |
PRESKUSNI POGOJI |
|
RF IZH |
|||
|
Frekvenčno območje |
|
|
54 - 864 MHz |
|
Frekvenčni odmiki FCC |
|
Samodejno |
+12.5KHz, +25KHz ali Brez, kot je zahtevano za vsak kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Izhodni kanali |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Izhodna raven |
|
+45 dBmV min. |
|
|
Nadzor izhodnega nivoja |
|
>10 dB |
|
|
Izhodna impedanca |
|
75 ohmov |
|
|
Nosilna frekvenca slike |
|
65 KHz |
|
|
Med - nosilno frekvenco |
|
65 KHz |
|
|
Razmerje nosilca P/S |
|
-11 - -30dB min. |
|
|
Utrip sosednjega kanala (-4,5MHz) |
|
-60 dB Min. |
Nad območjem nadzora ojačanja |
|
Ravnost prepustnega pasu |
|
61,5 dB P/V maks. |
|
|
Lažna- |
|
|
@Nastavljena izhodna raven 45dBmV |
|
V skupini |
|
-60 dB Min. |
A/V razmerje @-15dBc |
|
Izven benda |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Selektivnost kanala |
|
|
A/V razmerje @-15dBc |
|
Fv - 6.00MHz |
|
55 dB min. |
|
|
Fv - 3.58MHz |
|
55 dB min. |
|
|
Fv - 2.42MHz |
|
55 dB min. |
|
|
Fv - 1.50MHz |
|
55 dB min. |
|
|
Fv- 1.25MHz |
|
30 dB min. |
|
|
Intermodulacijsko popačenje |
|
57 dBc Min. |
Vizualni nosilec @45dBmV |
|
3 Tone 920 Beat |
|
|
Zvočni nosilec @-15dBc Fa +3.58MHz @-17dBc |
|
Preostanek FM |
<2 KHz |
|
Najvišje odstopanje pri razponu 10 KHz |
|
NOSILEC / HRUP |
|
60dB Min. |
|
|
Izhodna povratna izguba |
|
-3 dB Min. |
@54 - 864MHz |
|
V PUT |
|||
|
VIDEO |
|
|
|
|
Video vhodna impedanca |
|
75 ohmov |
|
|
Največja globina video modulacije |
|
87,5 % min. |
Vhodna raven 0,8 Vp-p |
|
Video vhod @87,5% modulacija |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L zamuda |
|
0±50 ns |
Video 87,5 % modulacija, testni signal s TSG95 NTSC NTC7 cmpst. |
|
Diferencialna Dhase |
|
Manjši ali enak 5 stopinj |
Testni signal s TSG95 NTSC NTC7 cmpst. |
|
Povratna izguba video vhoda |
|
-18 dB Min. |
Na 4,2MHz |
|
AVDIO |
|
|
|
|
Avdio vhodna impedanca |
|
10 Kohm |
Unblance |
|
Zvočno odstopanje |
|
260mV RMS maks. |
@±25KHz PK iv/800Hz ton |
|
Zvočni pred-poudarek |
|
75 u odd |
Izbrano stikalo za IZKLOP/IZKLOP |
|
SPLOŠNO |
|||
|
Vrsta priključka: VIDEO IN/RF OUT |
|
F VRSTA |
|
|
Vrsta priključka: AUDIO IN |
|
TIP RCA |
|
|
Vhod enosmernega toka- |
|
|
|
|
+12V / 280 mA |
|
±0,2 VDC |
|
|
+5V / 400 mA |
|
±0,2 VDC |
|
|
Delovna temperatura |
|
|
@ O stopnja Na +50 stopinjo |
|
Velikost |
|
|
Š (2,5 CM) * V (8,9 CM) * G (21,5) |
|
Teža |
|
|
0,38 kg |
